9
2 / INSTALLATION DE VOTRE LAVE-VAISSELLE

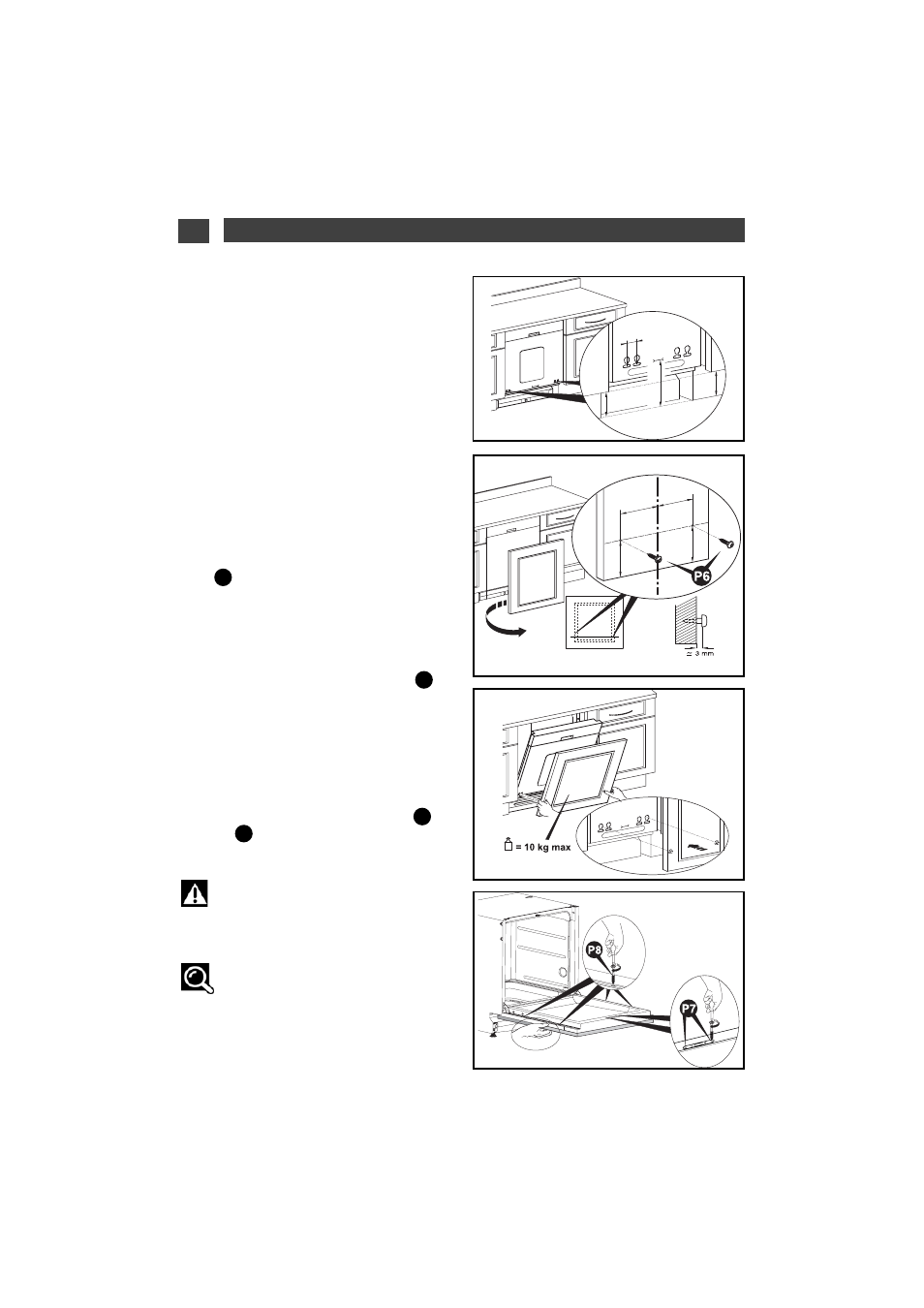

• MONTAGE DU PANNEAU DE
PORTE ( Habillage en un seul
tenant)
- Mesurez la distance entre le sol et le bas du
panneau de porte du meuble adjacent (cote
B, Fig. 5.1)
- Mesurez la distance entre le sol et le mar-
quage au bas du panneau de porte (cote A)
- Calculez la cote D = A - B, tracez un trait à la
cote D à l’arrière du panneau, en partie basse.
(Fig. 5.2)
- Positionnez les deux emplacements de vis à
262 mm de l’axe du panneau bois. Mettre les
2 vis
. (Fig. 5.2)
- Positionnez votre panneau de porte en enga-
geant les 2 vis dans les trous de la porte du
lave-vaisselle (Fig. 6.1)
- Si problème de vissage décalez la vis de
22 mm.
- Plaquez le panneau bois sur la porte (Fig. 6.2).
- Ouvrez la porte du lave-vaisselle en mainte-
nant le panneau plaqué sur la porte. Centrez
le panneau bois latéralement si besoin par
rapport au bandeau. Mettre les 2 vis
et
les 4 vis (Fig. 6.2).
Attention :
Si le panneau de bois est très dur, veil-
lez faire un avant trou avant le vissage.
Conseil :
Si votre appareil est livré avec une
feuille d’isolation phonique. La coller avant
l’installation du panneau de porte.
P8
P7
P6
P6
D
D
262
262
✍
Fig. 6.1
Fig. 6.2
Fig. 5.2
D=A-B
B
A
(22)
B
Fig. 5.1
FR
