10
2 / INSTALLATION DE VOTRE LAVE-VAISSELLE FR

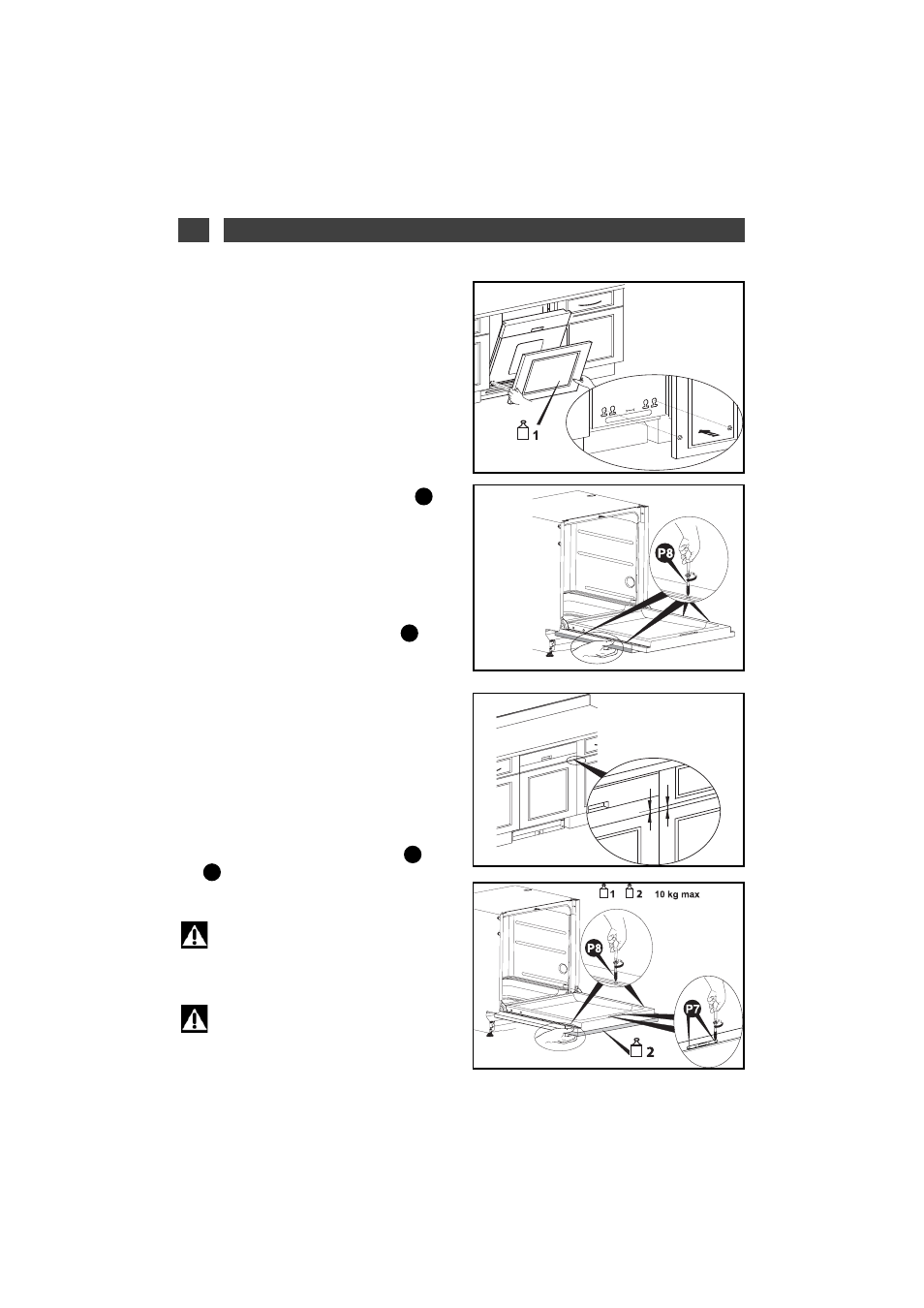

• MONTAGE DU PANNEAU DE
PORTE (Habillage en 2 parties)
- Pour le montage de la première partie voir le
chapitre précedent “MONTAGE DU PAN-
NEAU DE PORTE (Habillage en un seul
tenant) (Fig. 5.1 et 5.2).
- Positionnez votre panneau de porte en enga-
geant les 2 vis dans les trous de la porte du
lave-vaisselle (Fig. 6.1 bis)
- Si problème de vissage décalez la vis de
22 mm.
- Plaquez le panneau bois sur la porte (Fig. 6.2 bis).
- Ouvrez la porte du lave-vaisselle en mainte-
nant le panneau plaqué sur la porte. Centrez
le panneau bois latéralement si besoin par
rapport au bandeau. Mettre les 4 vis
(Fig.
6.2 bis).
- Mesurez la distance entre le tiroir et le pan-
neau de porte du meuble adjacent (Fig. 6.3).
- Plaquez la faux-tiroir en tenant compte de la
distance mesuré (à l’aide d’une cale de bonne
épaisseur).
- Ouvrez la porte du lave-vaisselle en mainte-
nant le faux-tiroir sur la porte. Centrez le pan-
neau bois latéralement si besoin par rapport
au panneau de porte. Mettre les 2 vis
et 2
vis (Fig. 6.4).
Attention :
Si le panneau de bois est très dur, veil-
lez faire un avant trou avant le vissage.
Attention :
Le poids total du panneau de porte et
du faux tiroir ne doit pas exéder 10Kg max.
P8
P7
P8
P6
Fig. 6.1 bis
Fig. 6.2 bis
=
=
Fig.6.3
+ =
Fig.6.4
