FR
B J
P =
2 / INSTALLATION DE VOTRE LAVE-VAISSELLE FR

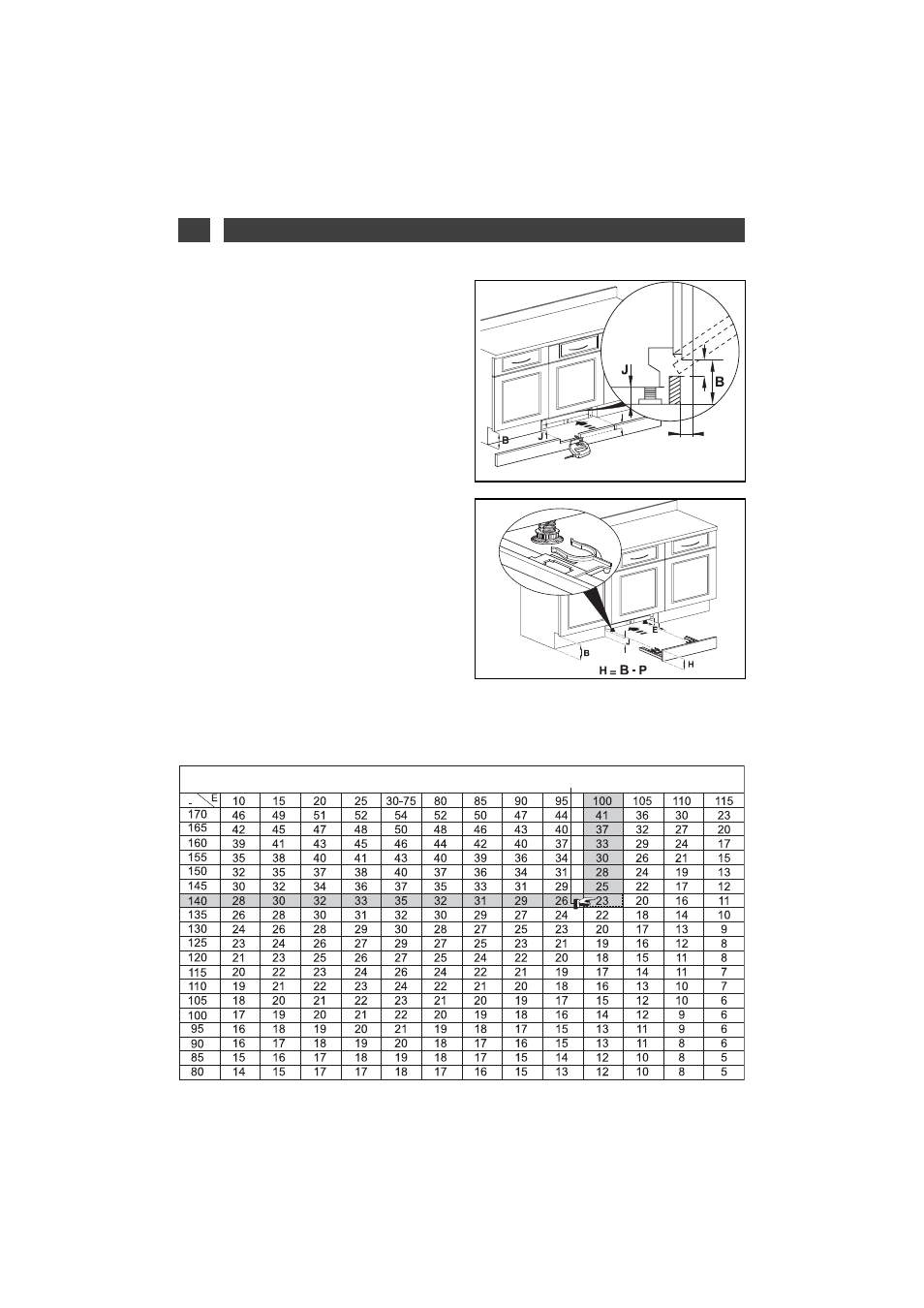

• TABLEAU POUR DECOUPE DE LA PLINTHE
• REMONTAGE DE LA PLINTHE
Remontez la plinthe en la découpant si néces-
saire suivant une cote P (voir tableau et Fig.
10.1)
Calcul de la cote P (Tableau en dernière page):
- Reprendre la cote B de la Fig. 51, mesurez
le jeu J entre le sol et le dessous du lave-vais-
selle. Calculez B - J.
- Mesurez la cote de profondeur de plinthe E
(Fig.10.1) entre la plinthe du meuble et la
façade du meuble. Relevez la valeur P dans le
tableau donnée par E et B - J
(ex. : Si E = 100, B - J = 140, alors P = 23).
- Sur une largeur de 600, découpez la plinthe
sur une hauteur de la valeur de P.
Dans le cas d’une plinthe spécifique pour le
lave-vaisselle vous pouvez vous procurer
auprès du SAV un kit (32X3252) de fixation
indépendant. Dans ce cas la hauteur de la
plinthe sera H = B - P (Fig. 10.2).
Fig. 10.2
P
P
E
Fig. 10.1
Hauteur de découpe
