Vous pouvez si nécessaire augmenter la
longueur de votre tuyau de vidange (3 m
maximum). Dans ce cas vérifiez que la
vidange est correcte. Le tuyau doit reposer
au sol et ne monter à la verticale qu’à proxi-
mité du système de vidange.
Pour les appareils installés en colonne le
système de vidange ne doit pas dépasser
le dessus du lave-vaisselle et se situer à 20
cm mini par rapport au bas de l’appareil.
Important :
Lors de la mise en place du tuyau,
tirez progressivement afin de ne pas le
plier . Evitez toute pliure ou étrangle-
ment du tuyau qui pourrait empêcher ou
ralentir l’écoulement de l’eau.
B
6
FR 2 / INSTALLATION DE VOTRE LAVE-VAISSELLE

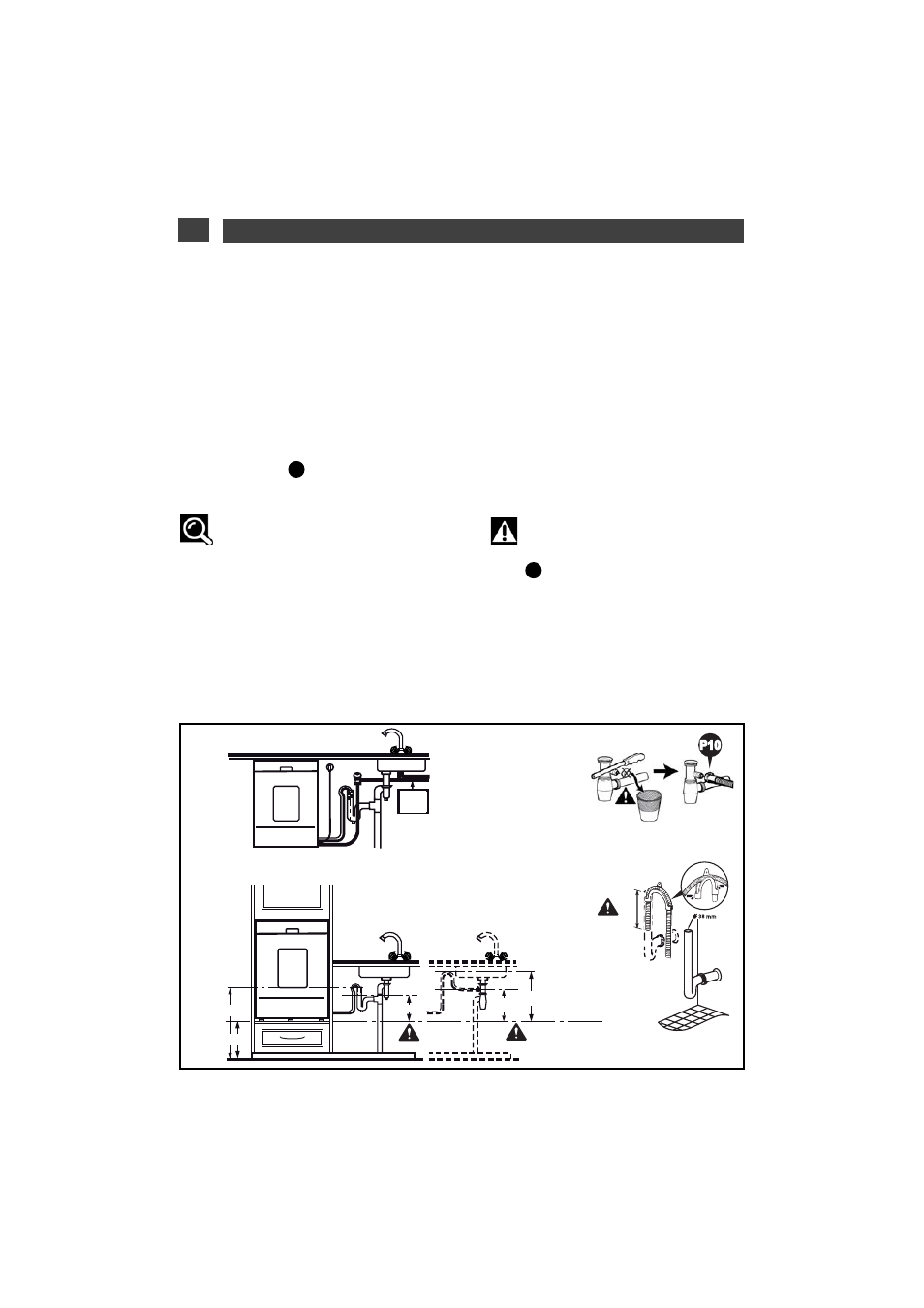

• EVACUATION DES EAUX USEES : FIG. 2
Vous pouvez raccorder l’extrémité du tuyau
d’évacuation soit :
- Sur un siphon ventilé
- Sur un siphon d’évier
Lors d’un raccordement sur un siphon, vous
devez retirer l’obturateur du siphon. Emmanchez
ensuite l’embout caoutchouc à fond. Ajoutez un
collier de serrage .
Conseil :
Veillez à bien maintenir le tuyau de
vidange au moyen d’un lien afin d’éviter toute
inondation.
Le branchement pour l’évacuation doit se trou-
ver à une hauteur comprise entre 0,40 m (mini-
mum) et 0,90 m (maximum) du sol.
Veillez à respecter la dimension maximum d’em-
manchement de la canne de vidange dans le
tuyau du syphon.
P10
15 cm
maxi
0 - 40 cm
20 cm mini
5 cm
mini
25 cm
mini
90 cm maxi
+
65°C max
1-10 bars
> 1l/min
Fig. 2
