4.0 FONCTIONNEMENT
La tension de fonctionnement du tube, l'énergie du tube et la vitesse de clignotement de l'unité sont indiquées sur
l'étiquette de l'unité. L'équipement peut être alimenté directement ou sur commande au moyen d'un relais 24V CC. Les
versions 24 V c.c. de l'appareil sont conformes à la norme UL/ULC 24 V c.c. des limites d'alimentation régulée. Les
versions 48 V c.c. de l'unité ont une tolérance de tension d'alimentation de ± 20%

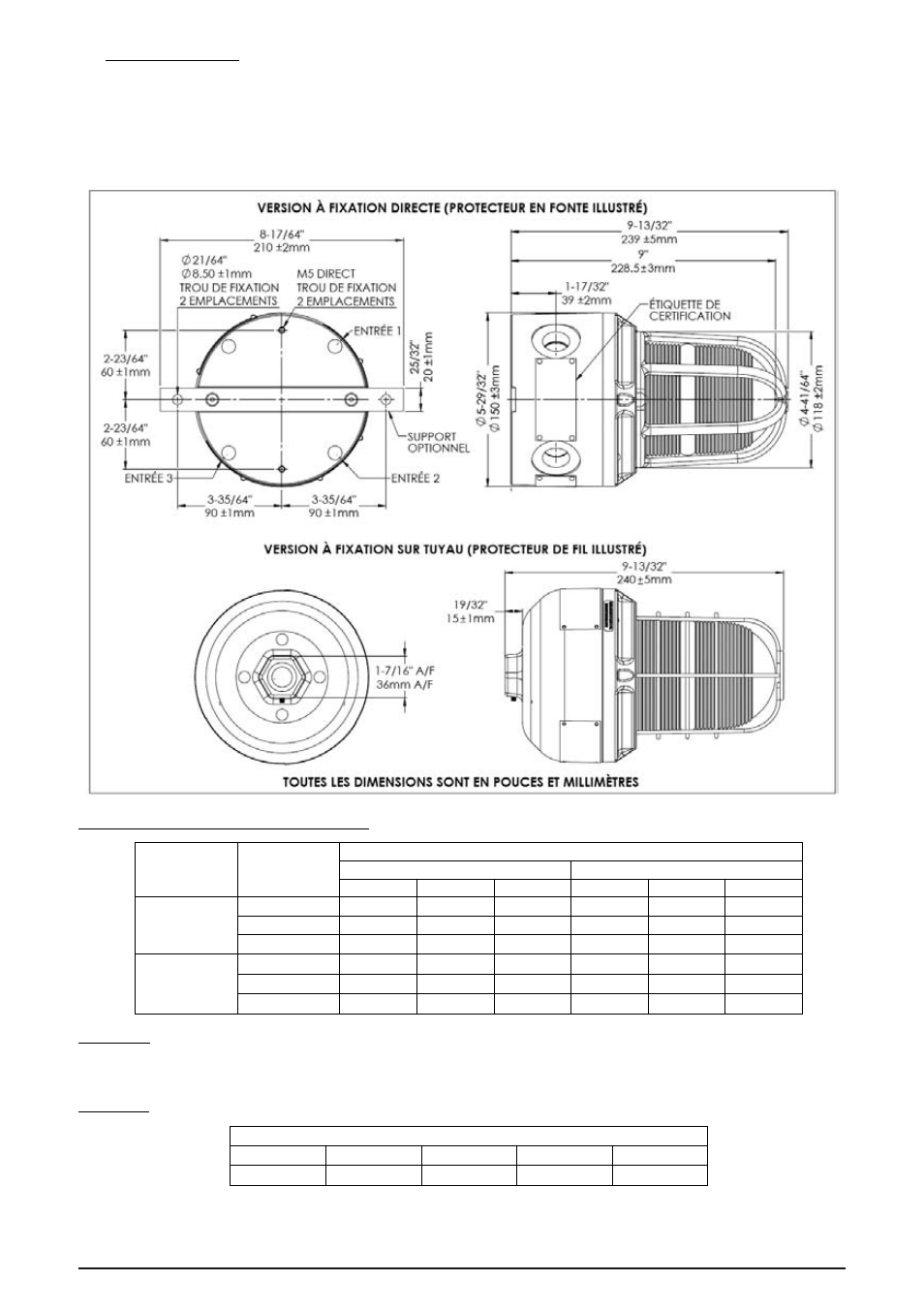

DISPOSITION GÉNÉRALE
Valeurs nominales de lumière de sortie ULC
LUMIÈRE DE SORTIE NOMINALE (Cd)
PAS DE PROTECTION DE LENTILLE DISPOSITIF DE PROTECTION
TENSION
NOMINALE
ÉNERGIE DU
TUBE
60 fpm 80 fpm 120 fpm 60 fpm 80 fpm 120 fpm
15J 49,5 36,0 19,8 40,5 31,5 15,3
10J 31,5 23,4 11,7 24,8 21,2 9,9
24 V c.c.
(régulée)
5J 10,8 7,7 3,2 9,0 5,4 2,7
15J 63,0 36,9 21,6 54,0 36,9 20,7
10J 31,5 20,7 12,6 31,5 18,0 11,3 48 V c.c.
5J 9,0 5,4 2,3 7,7 4,5 2,3
Remarque : Les valeurs nominales de sortie de lumière ci-dessus ont été mesurées aux tensions suivantes :
Versions 24 V c.c. - 16,0 V c.c.
Versions 48 V c.c. - 38,4 V c.c.
Remarque : Les versions certifiées ULC ne sont pas disponibles avec l'option de moulage de protection de la lentille
FACTEUR MULTIPLICATEUR DES LENTILLES DE COULEUR
ROUGE BLEU VERT AMBRE JAUNE
0,2 0,27 0,24 0,36 0,65
