Version montage sur poteau


L'unité peut être montée sur un poteau de ½" ou ¾" et peut être placée dans n'importe quelle orientation. Pour monter
l'appareil, visser à fond sur le conduit et le fixer avec la vis de fixation fournie (2,5 mm clé hexagonale A/F).

Accès aux bornes

Dévisser la vis de réglage (2,0 mm A/F clé hexagonale) à la bride du couvercle 3 tours complets (ne pas dévisser
entièrement). Dévisser et déposer le couvercle et l'assemblage de la lentille à l'aide de la clé fournie pour accéder à
l'intérieur de l'unité. Dévisser les deux vis de serrage et soulever délicatement l'ensemble PCB en dehors des piliers de
montage pour accéder aux bornes.



Une fois les raccordements effectués, replacer l'ensemble de PCB sur les piliers de montage et serrer les vis, en prenant
soin de ne pas trop les serrer. Remplacer l'assemblage du couvercle, en s'assurant que la couverture est entièrement
vissée. Il devrait y avoir un écart maximum de 0,0075 "(0,2 mm) entre les faces de la couverture et de l'enceinte pour
assurer la compression du joint torique. Vérifier que le joint du couvercle est correctement inséré dans son logement
lors du remontage. Resserrer les vis sans tête (2,0 mm A/F clé hexagonale) dans le couvercle à bride pour fixer le
capot.

Mise En Garde

i) Scellez toutes les entrées de conduits
ii) Dispositif d’alarm. Ne pas peindre
iii) Pour eviter l’accumulation electrostatique, nettoyez l’exterieure de l’enciente avec un chiffon humide
iv) Ne pas ouvrir sous tension
v) Ne pas ouvrir une atmosphère explosive peut être presente
vi) Pas être utilisé comme un mode alarme notification appareil publics visuel* applicable à la version UL

seulement

vii) Joint antidéflagrant entre le couvercle et du boîtier - Type fileté, M130 x 2P avec un minimum de cinq

employés à plein engagement de fil pour une longuer minimale de 10mm


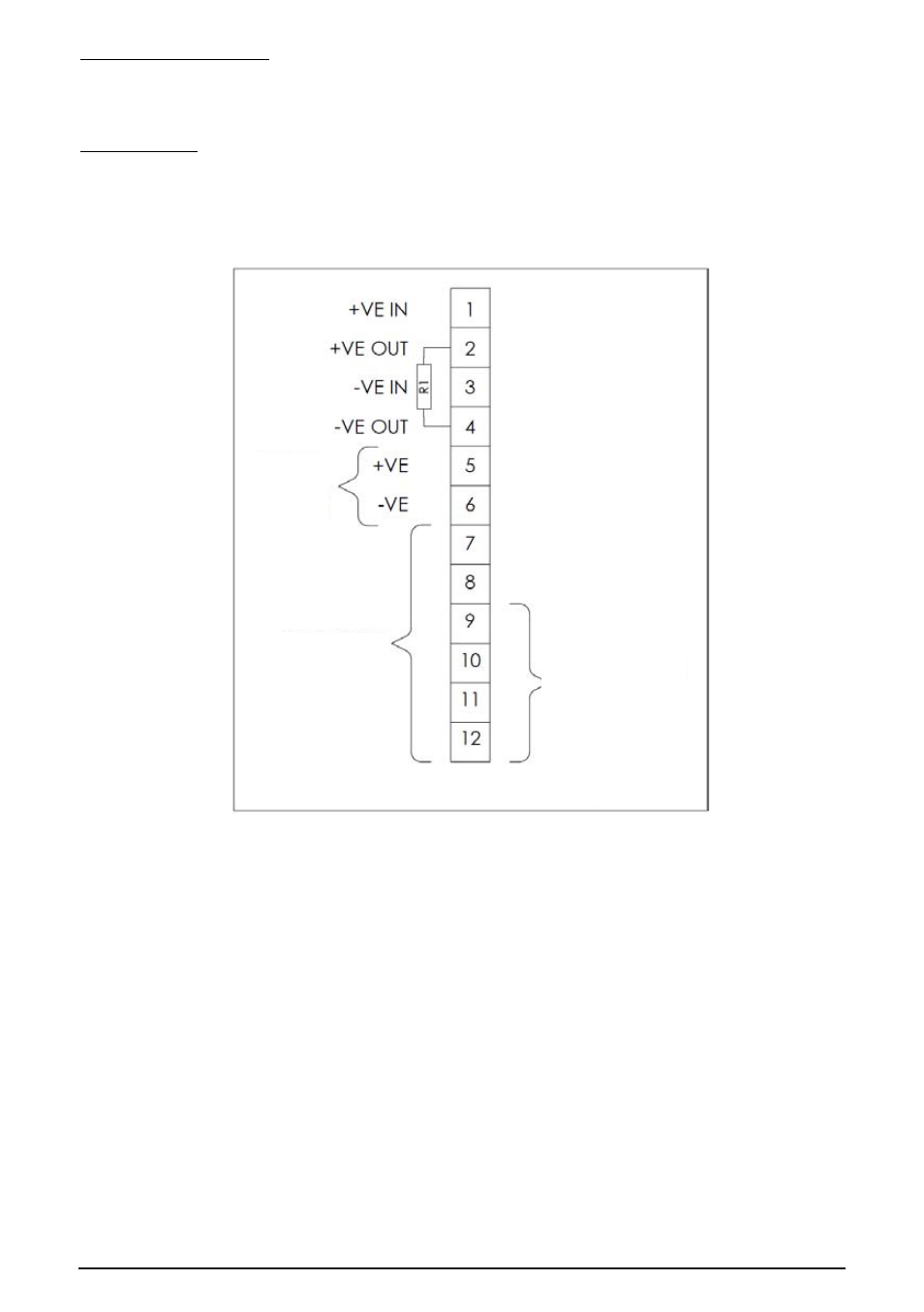

(RELAIS

LANCER

OPTION)

(NON UTILISÉ)

R1 - EN OPTION RÉSISTANCE DE FIN DE LIGNE

(VERSION DM

(Montage Direct)

SEULEMENT)

01/15

© MEDC 2015
