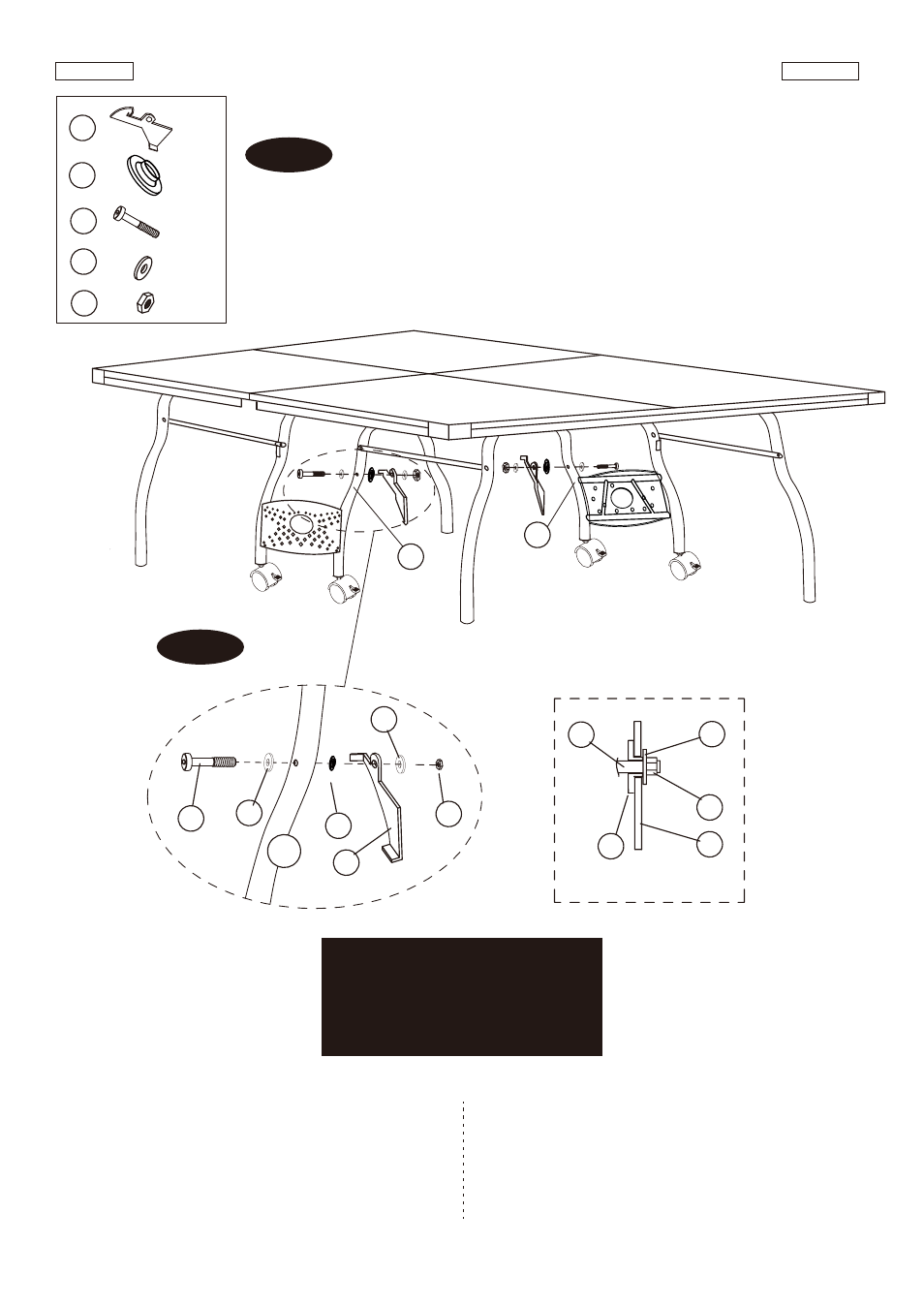

FIG.8
23. Attach one Gravity Lock (#10) to the Curved Inner Leg
(#6) using one Bolt (#25), two Washers (#26), one “T”
Washer (#22) and one Nut (#28) per Gravity Lock.
See FIG. 8A.
FIG.8
23. Fixez un Verrou de gravité (#10) au Pied intérieur courbé
(#6) avec un Boulon (#25), 2 Rondelles (#26), 1 Rondelle
“T” (#22) et 1 Ecrou (#28) par Verrou de gravité.
Voir FIG. 8A.
HARDWARE AFTER ASSEMBLY
/ MATERIEL APRES ASSEMBLAGE
FIG. 8A
FIG. 8
25
25
25
X 4
X 2
X 2
X 2
10
10
10
28
28
28
26
26
26
26
X 2 22
22
22
6
6
6
Français English
(Suite page suivante.) www.themdsports.com 1444117
12 (Continued on the next page.)
Note: Please make sure the gravity
lock is locked when folded.
Note: s'il vous plaît assurez-vous que
le verrou de la gravité est verrouillé
lorsqu'il est plié
