Fig. 7 fig. 8 – Medal Sports SC1339017CA Manuel d'utilisation
Page 9
www.themdsports.com
1339017 CA
8
(
Suite page suivante.
)
(Continued on the next page.)
Français
FIG.7
FIG.7
FIG.8
FIG.8
English
X 4
X 16
X 4
14
13
19
X 16
20
X 8
25
X 16
27

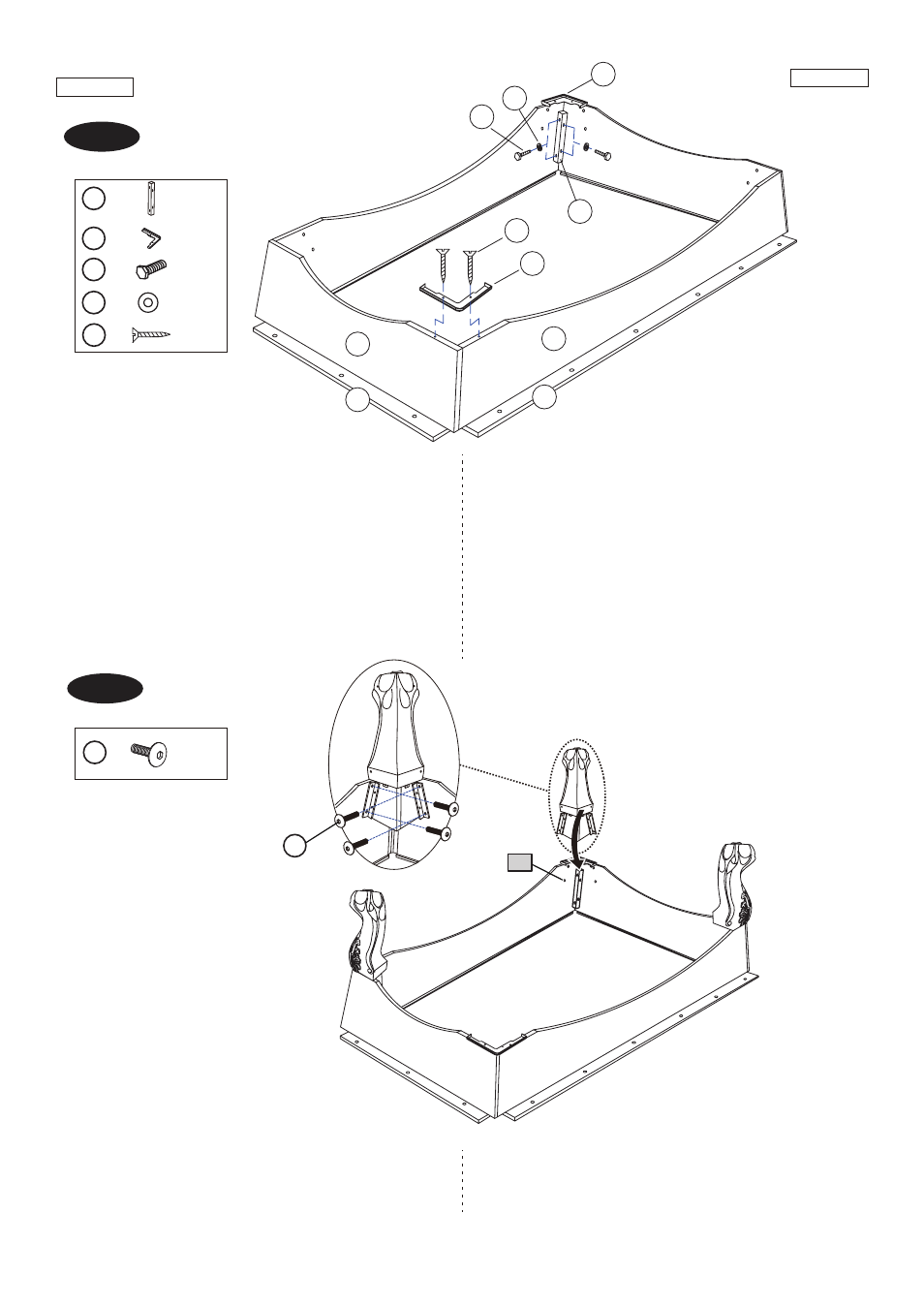

15. Align the Lower Side Aprons (#10) and Lower End
Aprons (#12) with Top Boards (See FIG.6) as shown
in FIG.7. And attach Corner Braces (#13) using four
Bolts (#19) and four Washers (#20) per corner brace.
16. Attach the Leg Top Panels (#14) to the corners of the
aprons using two Screws (#25) per Leg Top Panel.
17. Attach the pre-assembled Legs to the aprons using
four Bolts (#27) per leg.
17. Fixez les pieds pré assemblés aux tabliers avec 4
boulons (#27) par pied.
15. Alignez les tabliers latéraux inférieurs (#10) et les
tabliers d'extrémité inférieurs (#12) sur les panneaux
supérieurs (Voir FIG. 6), comme illustré à la FIG. 7.
Fixez ensuite les entretoises de coin (#13) à l'aide de
4 boulons (#19) et de 4 rondelles (#20) par entretosie
de coin.
16. Fixez les panneaux supérieurs de pied (#14) aux
coins des tabliers Avec deux vis (#25) par panneau
supérieur de pied.
FIG. 7
FIG. 8
25
14
14
13
19
20
12
10
11
9
27
A4
