FIG.5 FIG.5

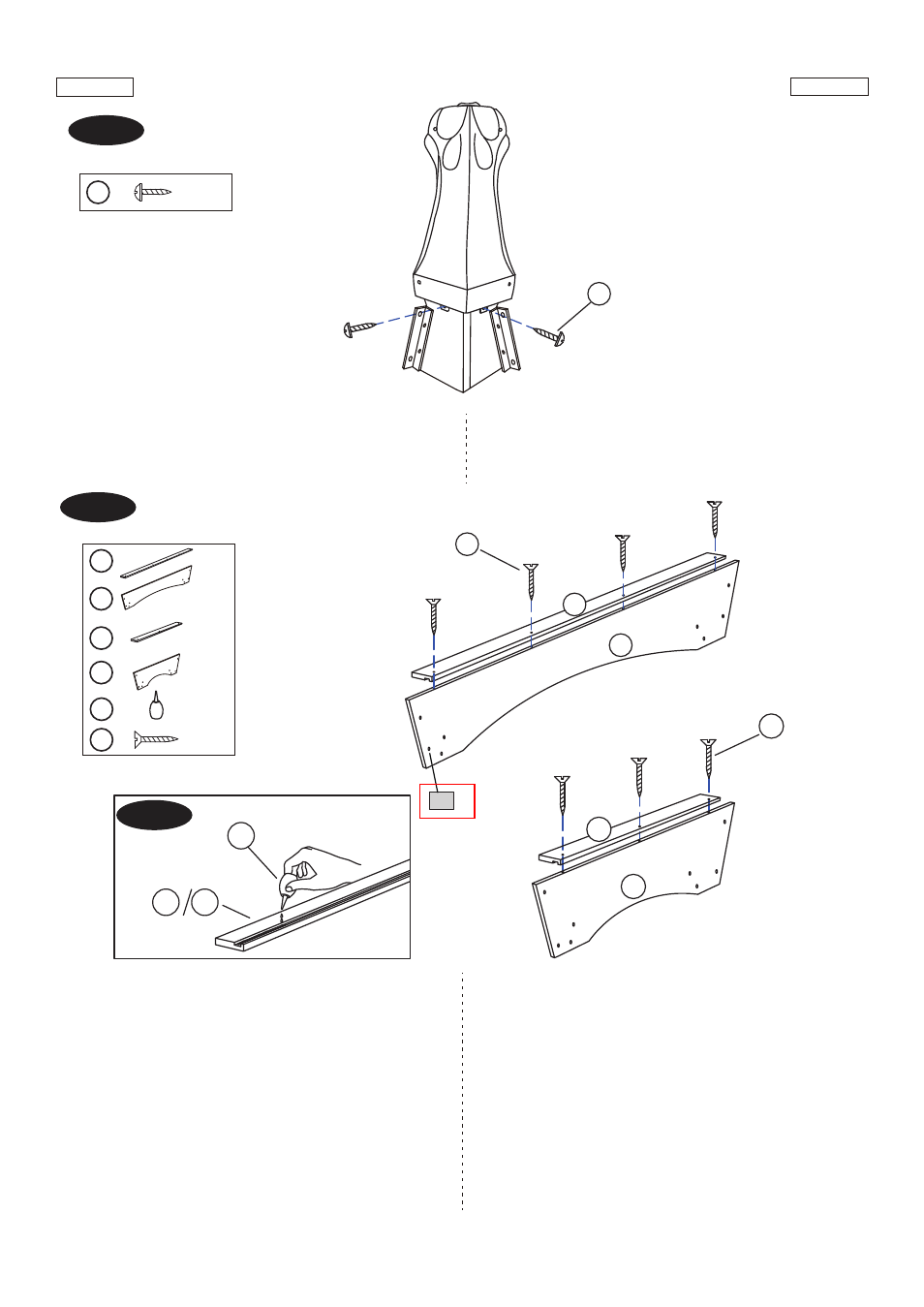

11. Tighten the pre-assembled Legs using two screws
(#23) per Leg. See FIG.5.
12. Apply the Glue (#18) in the grooves of the Side and
End Top Boards (#9 & #11). See FIG.6A.
13. Attach the Side Top Boards (#9) to the Lower Side
Aprons (#10) using four Screws (#21) per Side Top
Board.
14. Attach the End Top Boards (#11) to the Lower End
Aprons (#12) using three Screws (#21) per End Top
Board.
12. Appliquez la colle (#18) dans les rainures des
panneaux supérieurs latéraux et d'extrémité (#9 et
#11). Voir FIG.6A.
13. Fixez les panneaux supérieurs latéraux (#9) aux
tabliers latéraux inférieurs (#10) avec 4 vis (#21) par
panneau supérieur latéral.
14. Fixez les panneaux supérieurs d'extrémité (#11) aux
tabliers d'extrémité inférieurs (#12) avec 3 vis (#21)
par panneau supérieur d'extrémité.
11. Serrez les pieds pré-assemblés avec deux vis
(#23) par pied. Voir FIG.5.
FIG. 5
FIG. 6
FIG. 6A
23
9
18
11
21
12
11
A4
10
21
9
