19
4-INSTALLATION ET MONTAGE

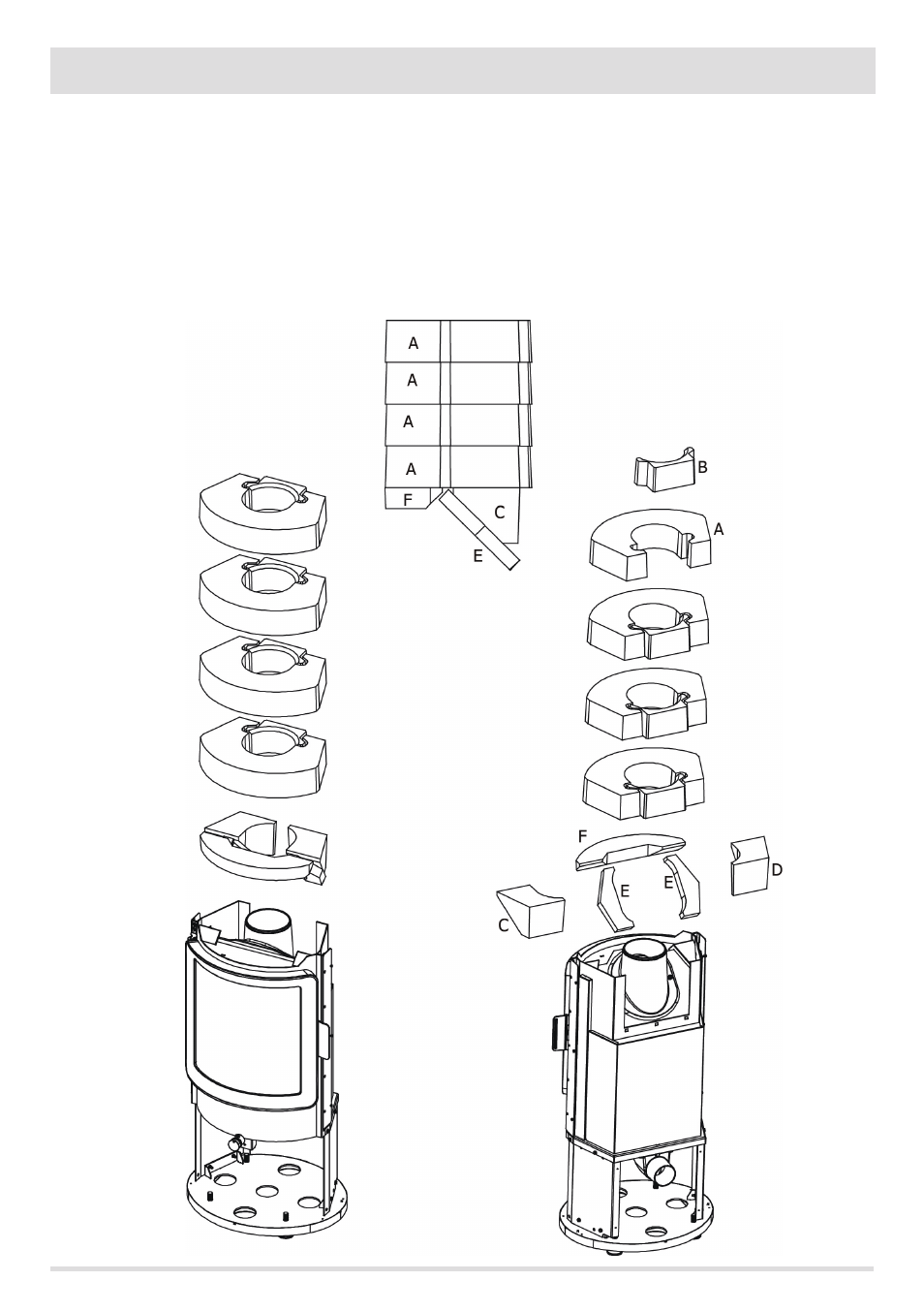

Pour l’installation, procéder de la façon suivante:
• Appuyer les deux pièces E sur la base du raccord fumées.
• Sur la partie haute de la pièce E appuyer l’élément F.
• Sur les éléments E la pièce D (droite) et C (gauche).
Sur ces premiers éléments qui servent de base, appuyer:
• L’élément A (4 pièces au total).
• À encastrer sur l’élément A la pièce B (4 pièces au total).
VUE LATÉRALE
VUE AVANT VUE ARRIÈRE
