2-INSTRUCTIONS POUR L’INSTALLATION
FAÎTE
Souvent, s’il est sous-estimé, il constitue l’empêchement final du fonctionnement correct de l’ensemble de la cheminée.
Le tirage du conduit de fumée est également fonction de son faîte.
S’il est construit de manière artisanale, il est donc indispensable que le développement des quatre sections de passage corresponde à plus
de deux fois la section interne de la cheminée.
La faîte sera exposé aux quatre vents, par conséquent on conseille d’en utiliser un qui soit soigneusement conçu pour
résister aux intempéries (par ex. une cheminée industrielle).

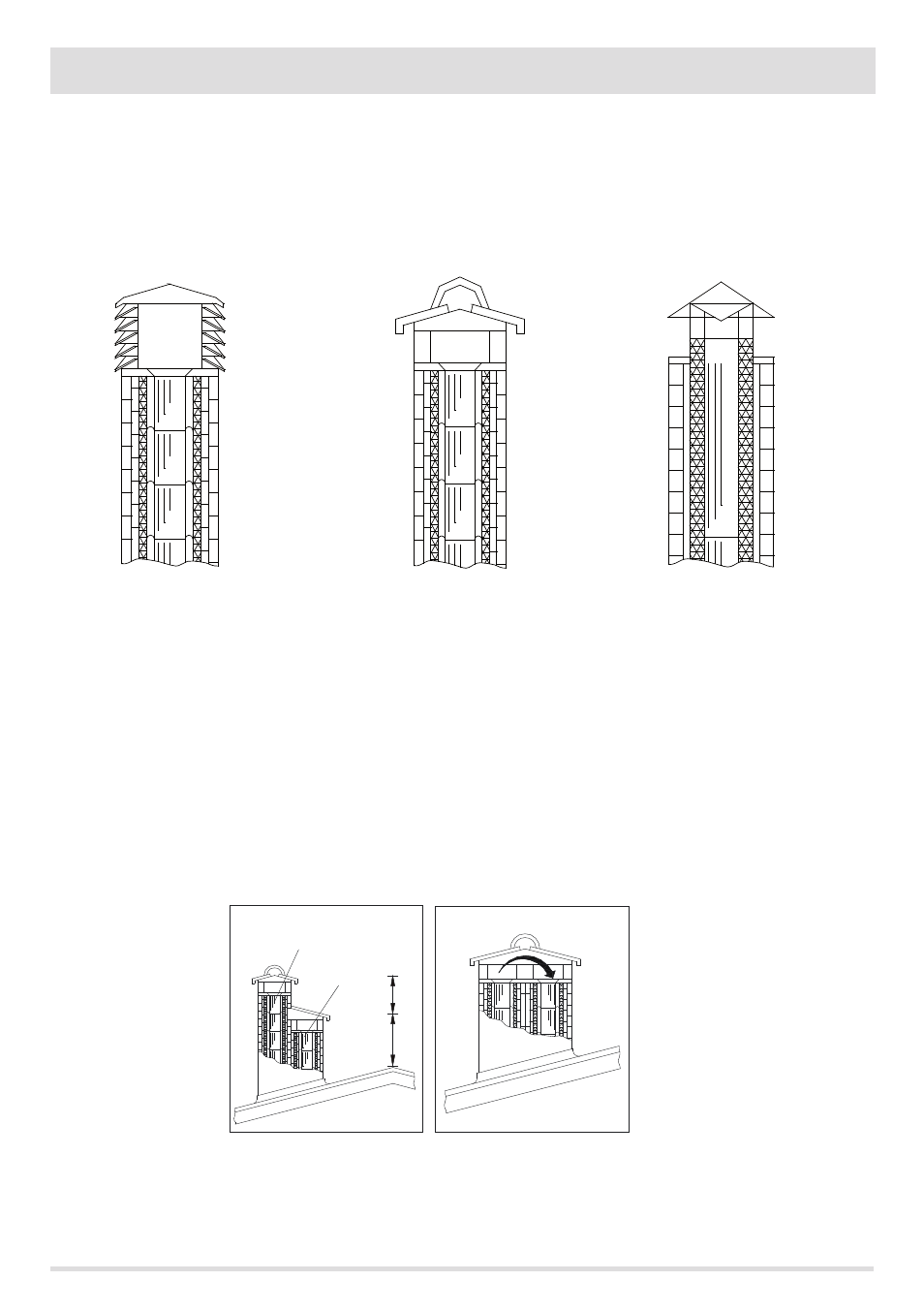

FAÎTE INDUSTRIEL À ÉLÉMENTS SUPERPOSÉS
PRÉFABRIQUÉS. PERMET UNE EXCELLENTE
ÉVACUATION DES FUMÉES. FAÎTE TRADITIONNEL ARTISANAL.
LA SECTION DE PASSAGE CORRECTE DOIT ÊTRE
AU MOINS 2 FOIS LA SECTION INTÉRIEURE DU
CONDUIT DE FUMÉE (IDÉALEMENT 2,5 FOIS). FAÎTE POUR CONDUIT DE FUMÉE EN ACIER AVEC
UN CÔNE INTERNE DÉFLECTEUR DES FUMÉES.
PERMET UNE EXCELLENTE ÉVACUATION DES
FUMÉES.
Le faîte doit répondre aux conditions requises suivantes :
• Avoir une section interne équivalente à celle de la cheminée.
• Avoir une section utile de sortie au moins égale au double de celle interne de la cheminée.
• Être construit de manière à empêcher la pénétration de la pluie, la neige et tout autre corps étranger dans la cheminée.
• Être positionné de façon à garantir une dispersion adéquate des fumées et de toute façon en dehors de la zone de reflux qui favorise
la formation de contre-pressions.
OUI
A) PLAN SUPÉRIEUR OU
COMBUSTIBILITE SOLIDE
B) PLAN INFÉRIEUR NON
