8
2-INSTRUCTIONS POUR L’INSTALLATION
PRISE D’AIR EXTÉRIEURE
Réaliser sur le mur extérieur à proximité du produit un trou de passage ayant une section libre minimum de 100 cm² (trou d’un diamètre
de 13 cm ou rectangulaire de 12x12 cm), protégé par une grille à l’extérieur.
La prise d’air doit également :
• Être protégée par des grilles, des grillages métalliques, etc., sans en réduire par ailleurs la section précise utile.
• Positionnée de façon à éviter qu’elle puisse être obtruée.
• Être réalisée de façon à rendre les opérations d’entretien possibles.
• Être communicante directement avec la pièce d’installation.
• En cas de canalisations jusqu’à 3,5 m linéaires, augmenter la section d’environ 5%, tandis que pour les dimensions supérieures, augmenter de 15 %.
Se souvenir que les grilles d’aération indiquent toujours la section utile en cm2 sur l’un de leurs côtés. Pour le choix
de la grille et de la dimension du trou, vérifier que la section utile de la grille est supérieure ou égale à la section
requise par MCZ GROUP S.p.A. pour le fonctionnement du produit.
IMPORTANT !
L’afflux d’air peut être obtenu également depuis une pièce adjacente à celle de l’installation à condition que ce flux
puisse passer librement à travers les ouvertures permanentes communiquant avec l’extérieur. Interdiction d’utiliser
les prises d’air en liaison avec les centrales thermiques, les garages, les cuisines ou les salles de bains.
RACCORDEMENT A LA CHEMINÉE
Le raccordement à la cheminée est un élément très important qui doit etre effectué avec soin et attention. Les produits ont l’évacuation
des fumées en haut ou à l’arrière. Le montage du tube d’échappement de fumée doit être effectué afin de garantir l’étanchéité durant
le fonctionnement de l’appareil en dépression, et éviter la formation et le transport de la condensation vers le produit. Les éventuels
dispositifs de réglage manuel du tirage insérés dans le tube ne doivent pas fermer hermétiquement la section intérieure du conduit.
Ces registres doivent être dotés d’un mécanisme approprié pour éviter la rotation complète de la vanne en position fermée. La surface
minimum de l’ouverture de sécurité doit être de 3 % de la section de passage et d’au moins 20 cm². Si le canal de fumée possède un
tronçon horizontal, ce dernier doit avoir une disposition montante avec une pente minimum de 3-5 % (3-5 cm pour chaque mètre).
La partie horizontale inclinée ne doit pas être supérieure à 2 m linéaires.
L’utilisation de tubes flexibles et en fibrociment est interdite. Le canal de fumée ne doit pas traverser des pièces dans
lesquelles l’installation d’appareils à combustion est interdite. L’utilisation de tubes en contre-pente est interdite.

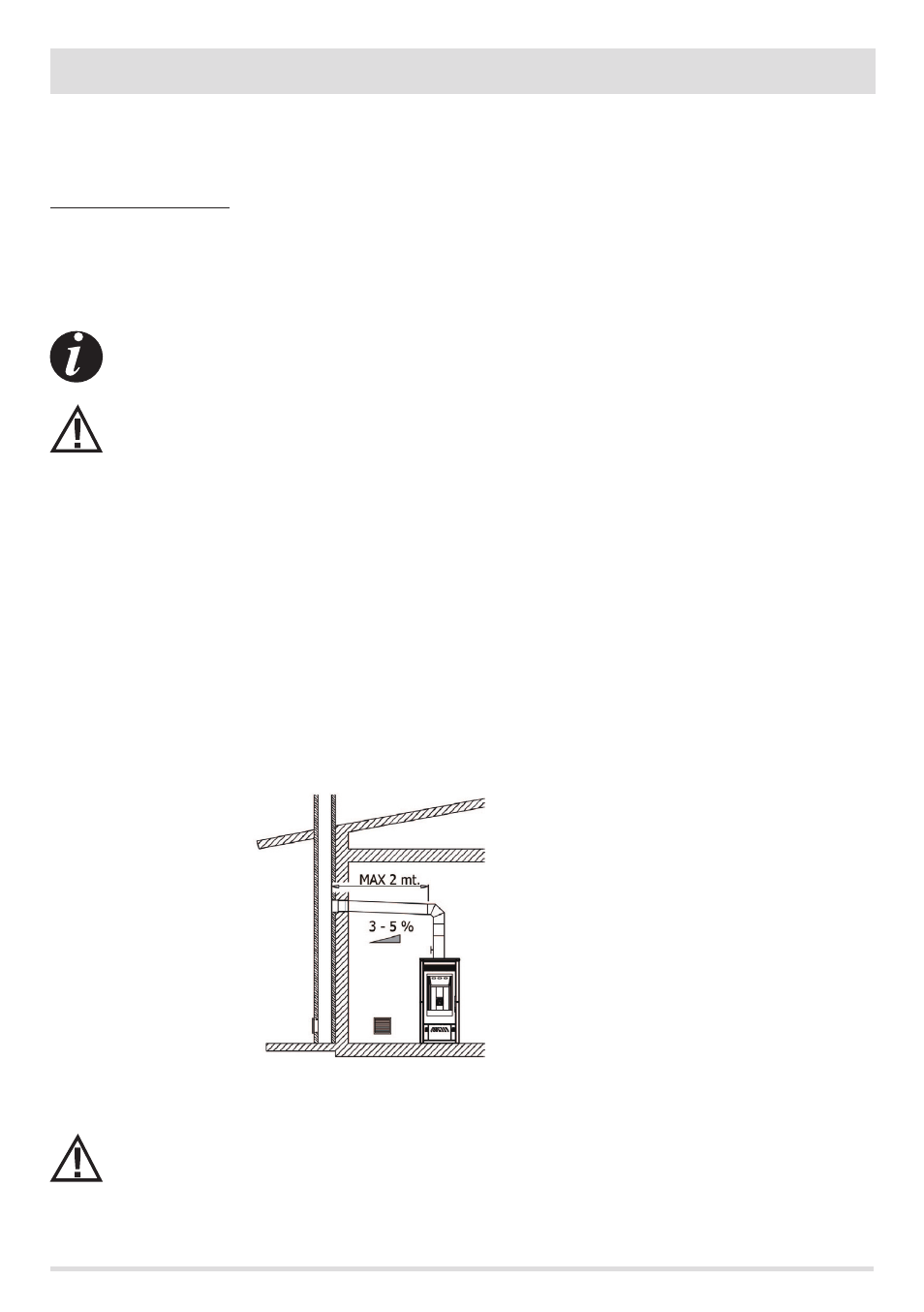

EXEMPLE DE RACCORDEMENT À LA CHEMINÉE
