8-NETTOYAGE ET ENTRETIEN
ENTRETIEN ÉCHANGEUR SUPÉRIEUR
NETTOYAGE ÉCHANGEUR SUPÉRIEUR

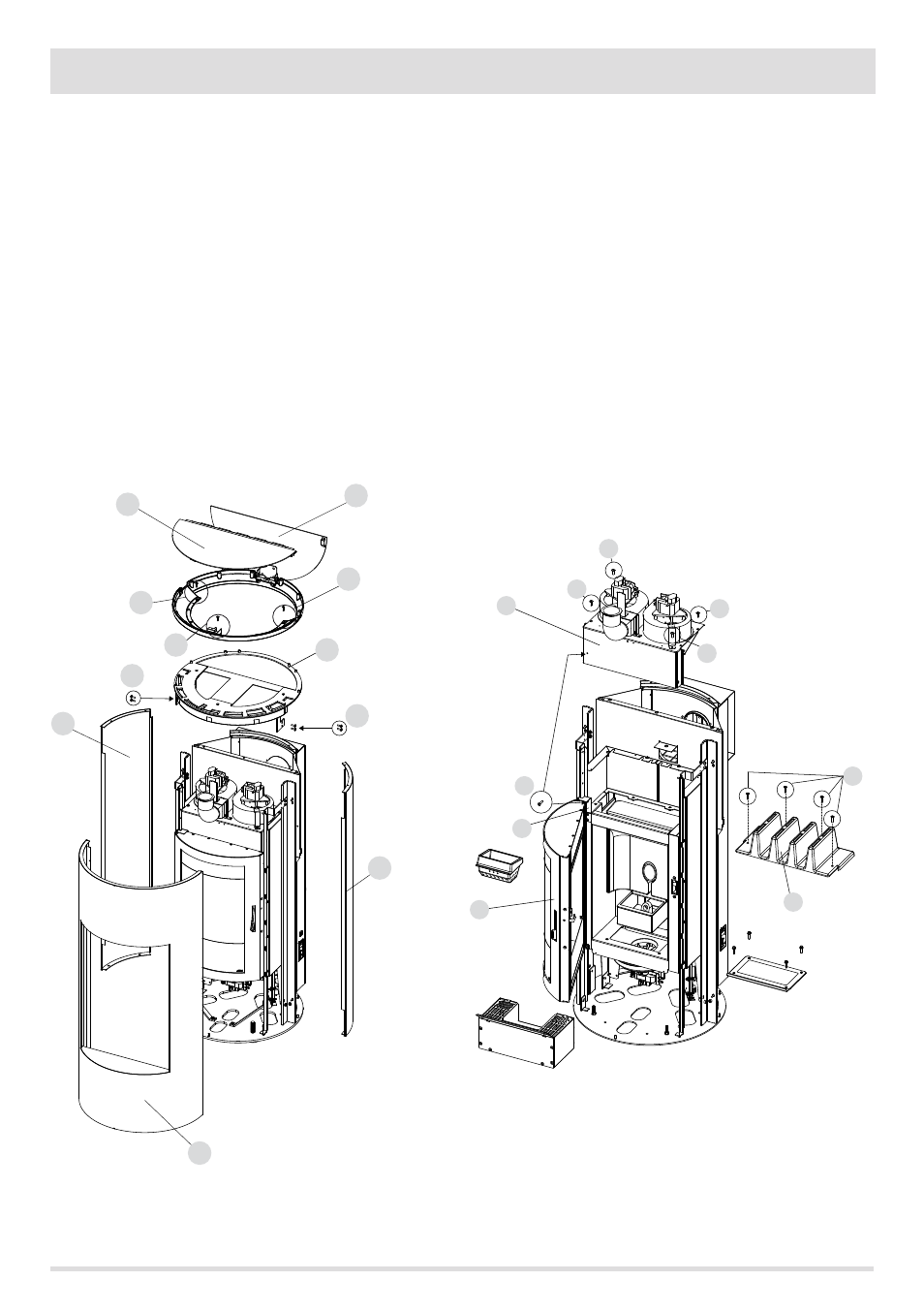

Lorsque le poêle est froid, effectuer les opérations suivantes pour nettoyer l'échangeur supérieur.
1. Enlever le top L/M comme indiqué au paragraphe spécifique
2. Enlever les côtés latéraux B et le côté avant C comme indiqué aux paragraphes spécifiques
3. Enlever le bouchon supérieur D qui se trouve sous le top L/M, en retirant les 2 vis sur le côté droit et les 2 vis sur le côté gauche E.
4. Ouvrir alors la porte G et enlever la vis H en haut de la bride I.
5. Retirer le groupe ventilateurs N en dévissant les quatre vis O qui la fixent à la structure.
6. Enlever l'échangeur L en dévissant les quatre vis M qui le fixent.
Au moyen d'une tige rigide ou d'une brosse à bouteille, racler les parois du foyer, à l'intérieur de l'échangeur de manière à laisser tomber
les cendres dans le bac inférieur.
Nettoyer et remonter l'appareil en utilisant un nouveau joint de culasse qui se trouve au-dessous de l'échangeur supérieur.
