2-INSTRUCTIONS POUR L'INSTALLATION
Service Technique - Droits réservés - Reproduction interdite
MAINTENANCE
Le conduit de fumée doit toujours être propre, car les dépôts de suie ou d’huile non brûlés réduisent la section et bloquent le tirage en
compromettant le bon fonctionnement de la chaudière et, s’ils sont présents en grandes quantités, ils peuvent s’incendier. Il est obligatoire
de faire nettoyer et contrôler le conduit de fumée et le terminal de cheminée par un ramoneur qualifié au moins une fois par an. Après le
contrôle/la maintenance, se faire remettre une déclaration écrite confirmant que l’installation fonctionne en toute sécurité.
L’omission de l’entretien compromet la sécurité.

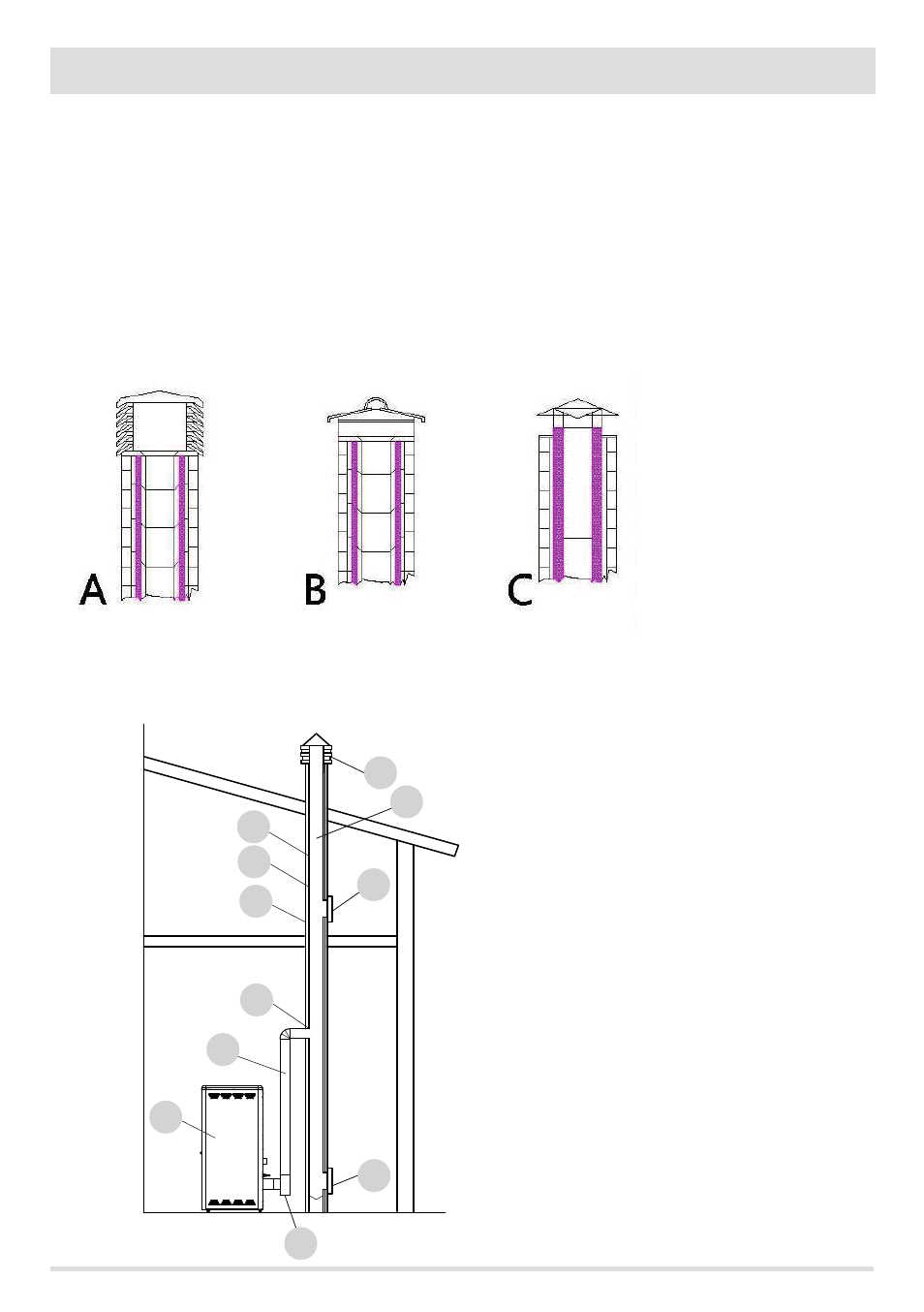

TERMINAL DE CHEMINÉE
Le terminal de cheminée est un élément déterminant pour le bon fonctionnement de l’appareil de chauffage ; il est conseillé d’utiliser un
terminal de type pare-vent (A) voir Figure 7. L’aire des ouvertures pour l’évacuation des fumées doit correspondre au moins au double de la
section du conduit de fumée/système
entubé et elle doit être conformée
de façon à ce qu’en cas de vent
aussi, l’évacuation des fumées soit
garantie. Elle doit empêcher l’entrée
de la pluie, de la neige et des animaux
éventuels. Le niveau de l’évacuation
dans l’atmosphère doit se trouver en
dehors de la zone de reflux créée par
la conformation de la toiture ou des
obstacles éventuels qui se trouvent à
proximité (voir Figure 2-3-4-5-6).
COMPOSANTS DE LA CHEMINÉE
LÉGENDE :
(1) TERMINAL DE CHEMINÉE
(2) VOIE D'ÉJECTION
(3) CONDUIT DE FUMÉE
(4) ISOLATION THERMIQUE
(5) PAROI EXTÉRIEURE
(6) RACCORD DE LA CHEMINÉE
(7) CANAL DE FUMÉE
(8) GÉNÉRATEUR DE CHALEUR
(9) VOLET D'INSPECTION
FIGURE 7
FIGURE 8
