3-INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite
RACCORDEMENT CANALISATIONS AIR CHAUD POUR MODÈLES COMFORT AIR
Une fois la phase de positionnement du produit terminé, il est possible de commencer l'installation des tuyaux d'air chaud.
Les poêles COMFORT AIR sont fournis de série avec un diffuseur d'air chaud équipé à l'intérieur d'un déviateur d'airE.
Donc, l'air chaud qui sort de la bride arrière du poêle rencontre ce déviateur qui se trouve à l'intérieur du diffuseur E et il est acheminé vers
la droite et la gauche de la pièce; ceci étant, si vous ne souhaitez pas canaliser l'air chaud.
Si vous souhaitez canaliser l'air chaud, vous devez retirer le diffuseur E, brancher le raccord insonorisé F (en option) qui fait passer la sortie
de carrée à ronde pour effectuer les diverses connexions avec les tuyaux et les raccords du fabricant prévus à cet effet et qui détournent le
flux dans plusieurs diffuseurs d'air chaud (buse de 120 x 120 mm). Ces canalisations peuvent être aussi murées. (VOIR OPTIONS)
Le tube de l'air en sortie peut atteindre des températures très élevées, de l'ordre de 200°C : il est ainsi nécessaire
de l'isoler à propos et avec des matériaux adéquats sur les parties susceptibles d'être en contact avec des surfaces
inflammables ou qui dépendent de la température (ex. virage des teintes, goulottes pour passage câbles électriques,
placoplâtre, etc.) ; il est aussi nécessaire de protéger les personnes et les animaux du contact volontaire ou accidentel.
Respecter dans tous les cas les normes et les lois en vigueur dans la région où le produit est installé.
Il est conseillé de prévoir un isolement tout au long du parcours du tube pour diminuer les dispersions et augmenter
l'efficience de la chaleur dans l'environnement.

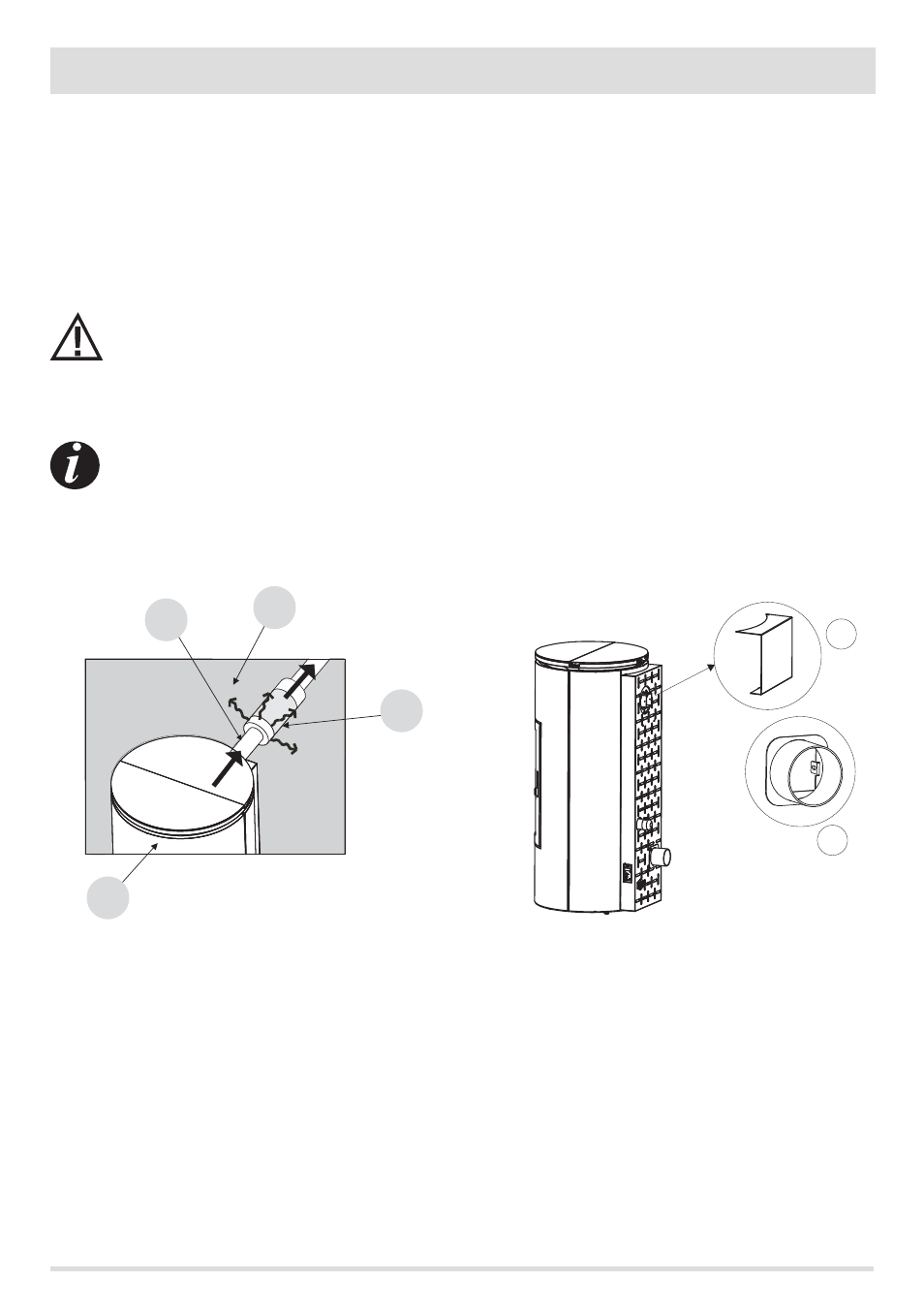

A - POÊLE
B - TUBE SORTIE AIR CHAUD
C - PAROI DE PASSAGE
D - ISOLANTE
