3-INSTALLATION ET MONTAGE
Dans le cas d'une traversée des parois construites avec des matériaux inflammables l’INSTALLATEUR DOIT isoler de façon correcte le tube
du produit qui le traverse en utilisant des matériaux isolants (épaisseur 1,3 - 5 cm avec conductibilité thermique min de 0,07 W/m°K).
Le tube inséré dans la paroi doit être cependant isolé à propos pour ne pas disperser la température et insonoriser l'air en sortie.
Il est conseillé de réaliser des canalisations de longueur similaire pour distribuer uniformément l'air, sinon ce
dernier priviliègera la canalisation la plus courte ou la moins tortueuse.

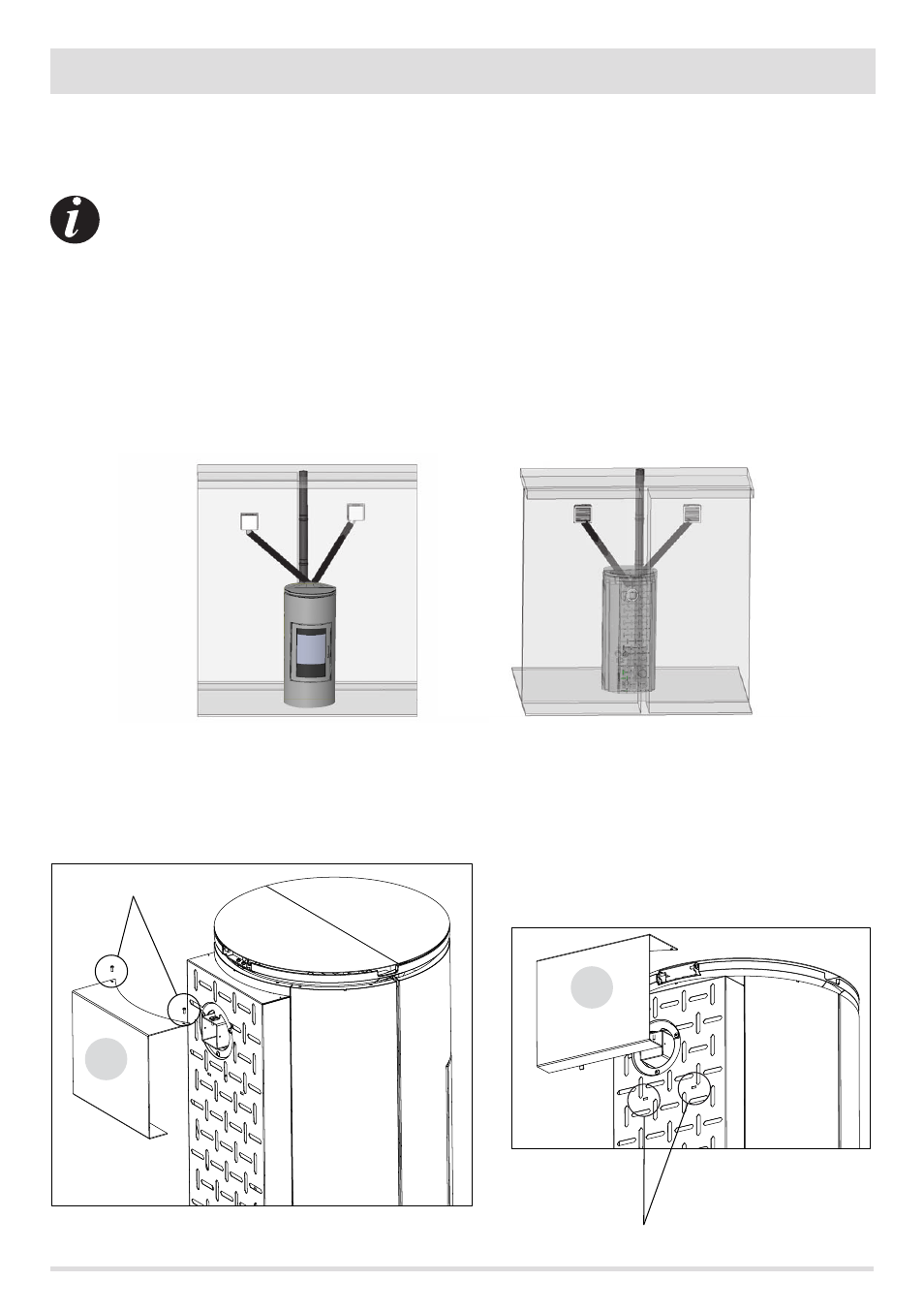

Dans l'exemple de la figure 6 et 7 (vue de face et arrière), la canalisation de l'air est d'une longueur égale pour un total de 8 mètres, c'est
à dire que les tuyaux (B) auront une longueur d'environ 4 mètres chacun. Dans le cas de canalisations de longueur différente, le total
doit toujours être au maximum de 8 mètres (par exemple 3 + 5 mètres). Dans ce cas, la chaleur se diffusera dans les pièces de façon non
uniforme.
Le changement d'air ambiant se fait au travers de la tôle perforée placée derrière le poêle.
Il est possible de choisir le volume d'air que vous voulez sortir de la partie supérieure et de l'arrière du poêle d'une manière indépendante,
en ajustant la puissance de ventilation directement avec la télécommande.
COMMENT ENLEVER LE DIFFUSEUR D'AIR
Dans le cas où il est décidé de canaliser l'air, il est nécessaire de retirer le diffuseur E qui est situé à l'arrière du poêle. Retirez les deux vis en
haut et retirez le diffuseur E de ses encastrements.
FIGURE 6 - DISPOSITIF SORTIE AIR VUE FRONTALE FIGURE 7 - DISPOSITIF SORTIE AIR VUE ARRIÈRE
VIS
ENCASTREMENTS
