F-28

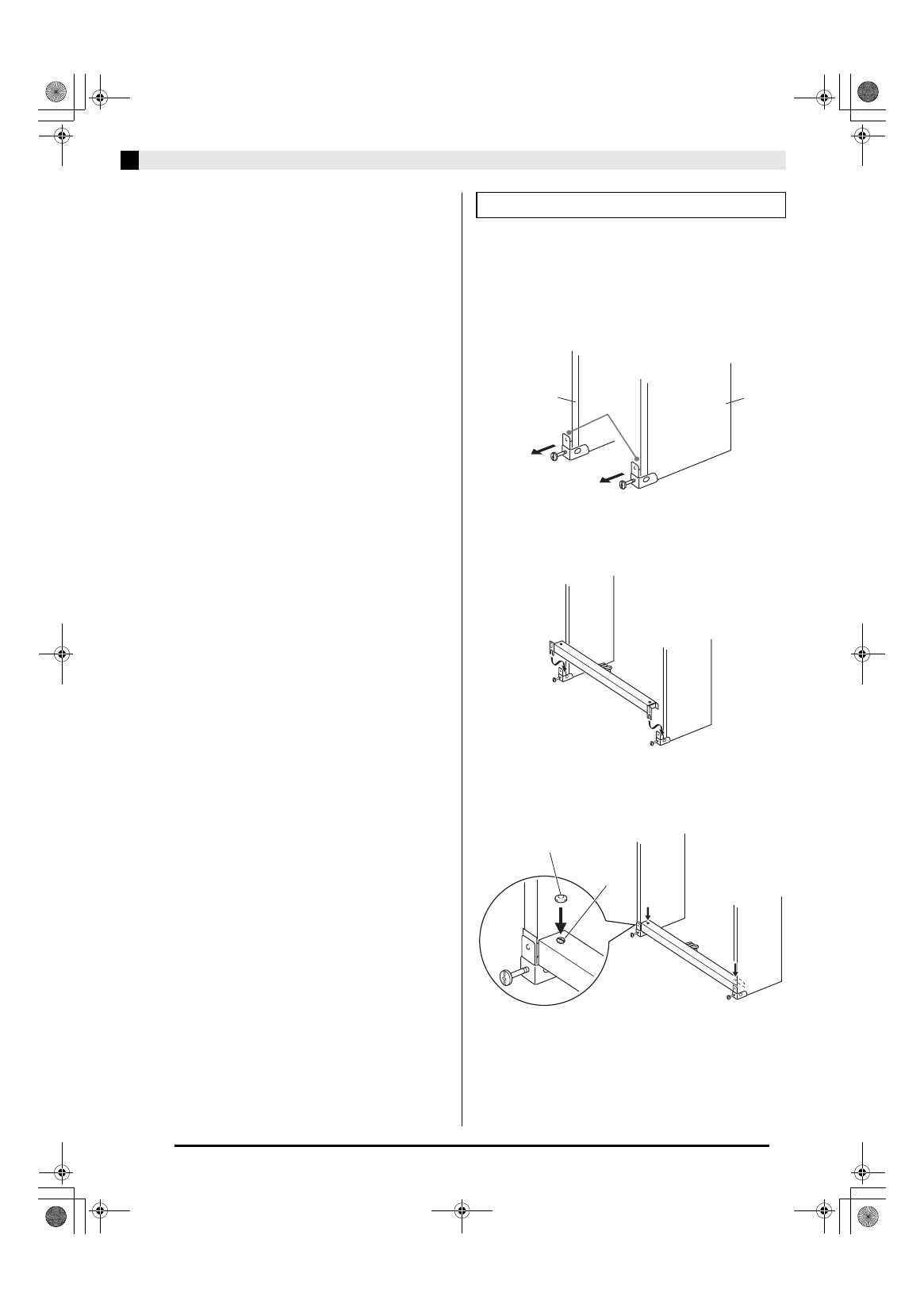

Assemblage du support
Pour serrer le joint de raccordement et la vis
(1) Tournez la vis dans le sens antihoraire d’environ
trois tours de sorte qu’elle soit au centre du joint de
raccordement.
(2) Tournez lentement la vis dans le sens horaire et
assurez-vous qu’elle peut être serrée sans
résistance. Si vous sentez une résistance, c’est que
la vis ne s’est pas engagée correctement dans le
joint de raccordement. Tournez à nouveau la vis
dans le sens antihoraire et essayez de l’engager
correctement.
(3) Si vous ne parvenez pas à engager la vis
correctement, utilisez un tournevis pour tourner le
joint de raccordement de 180 degrés. Ensuite,
effectuez à nouveau les étapes (1) et (2) pour
engager la vis par l’orifice de vis de l’autre côté.
* Attention de ne pas serrer en forçant une vis mal
engagée, car vous risqueriez d’endommager le
filetage de la vis et du joint de raccordement et de ne
plus pouvoir serrer la vis.
• Effectuez les étapes 1 à 9 commençant à la page F-25.
10. Desserrez les vis des ferrures au bas des
panneaux latéraux A et B du support pour
créer un espace entres les panneaux latéraux
et les angles métalliques, comme indiqué sur
l’illustration.
11.
Comme indiqué sur l’illustration, insérez les
ferrures du bloc pédale dans les espaces
créés à l’étape 10.
12.
Serrez bien les vis G serrées temporairement
à l’étape 9.
• Recouvrez les têtes de vis avec les capuchons J.
Positionnement du support contre un mur
B A
Espace
G
J
B
