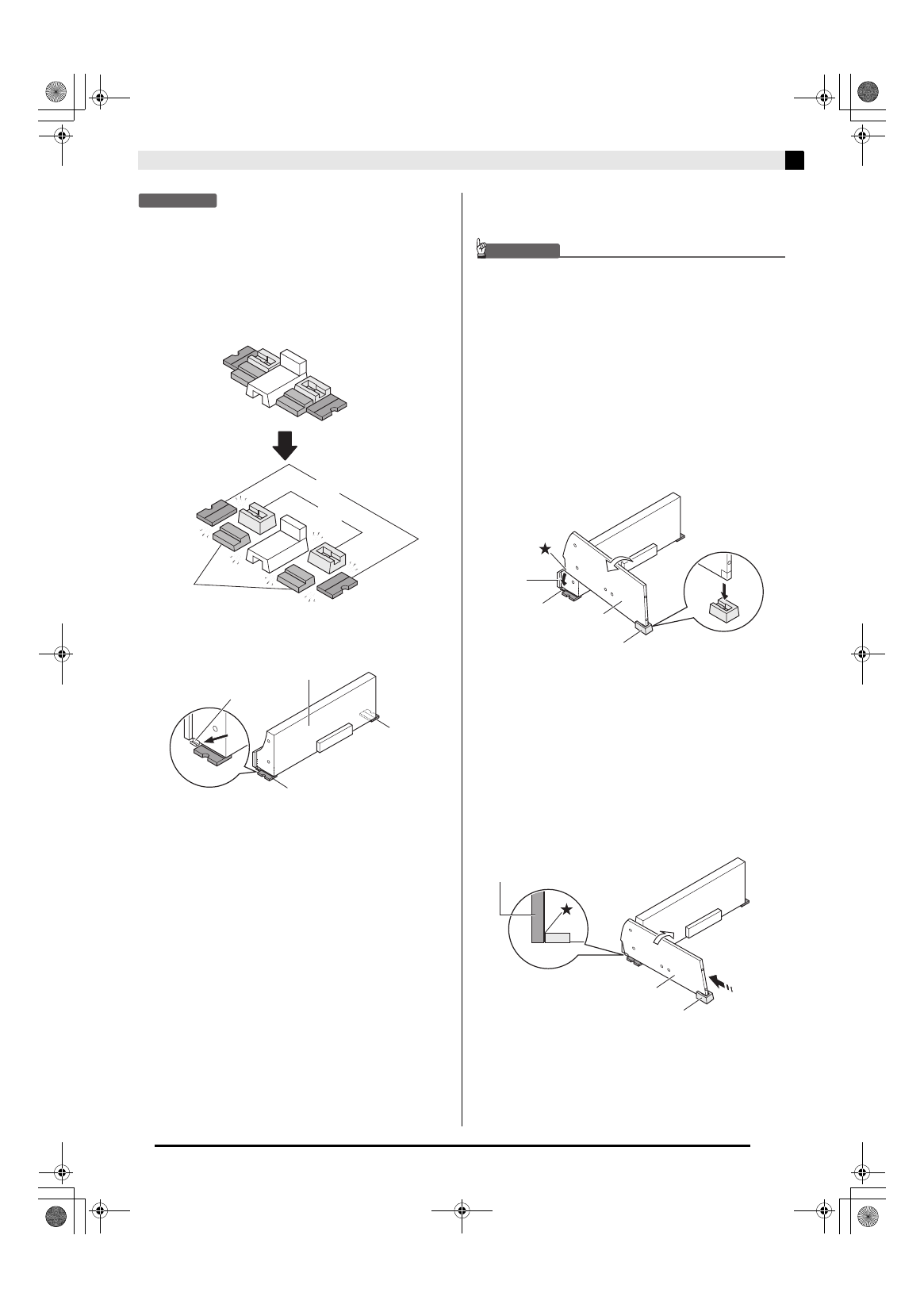

Assemblage du support
F-25
PRÉPARATIFS
• Avant d’assembler le support, divisez le matériau
d’emballage en mousse polystyrène K en plusieurs
morceaux, comme indiqué sur l’illustration suivante.
Après l’avoir divisé, vous devez obtenir en tout six
morceaux désignés par K
-(a) , K -(b) et K -(c) . Ces morceaux
vous serviront à assembler le support.
• Si vous n’avez pas le matériau d’emballage pour une
raison quelconque, utilisez un journal ou quelque chose
d’épais.
1.
Posez le piano numérique sur les deux
morceaux de mousse K
-(a) .
* Assurez-vous que les bords des ferrures des deux
côtés du piano numérique sont au niveau du haut des
morceaux de mousse.
2.
Effectuez les étapes suivantes pour fixer le
panneau latéral A du piano numérique.
IMPORTANT !
• Lorsque vous insérez le coin du panneau latéral dans la
ferrure sur le côté du piano numérique à l’étape (2-3) ci-
dessous, prenez soin de ne pas endommager le coin du
panneau latéral (
 ). N’essayez jamais d’insérer le
panneau latéral dans la ferrure sans l’incliner auparavant
comme indiqué à l’étape (2-2). Vous risqueriez
d’endommager le coin.
(2-1) Sur le panneau latéral A, repérez le coin muni
d’une pièce métallique et insérez ce coin dans le
morceau de mousse K
-(b) .
(2-2) Inclinez légèrement le panneau latéral A comme
indiqué par la flèche sur l’illustration.
(2-3) Tout en gardant le panneau latéral A incliné,
insérez avec précaution le coin opposé (  ) dans
la ferrure sur le côté du piano numérique.
3.
Tout en gardant le panneau latéral A incliné,
alignez le panneau latéral sur le côté du
piano numérique.
(3-1) Poussez le panneau latéral A dans le sens indiqué
par la flèche noire sur l’illustration pour l’aligner
de sorte qu’il y ait le moins d'espace possible
entre son bord supérieur A et le bas du panneau
supérieur du piano numérique (
 ).
(3-2) Lorsque le panneau latéral A a été aligné, relevez-
le à la verticale de manière à l’appliquer
fermement contre le côté du piano numérique.
K
-(c)
K
-(a)
K
-(b)
K
-(a)
K
-(a)
Ferrure
*
Dessous du piano numérique
K
-(b)
A
(2-1)
(2-2) (2-3)
Ferrure
(3-2)
(3-1)
K
-(b)
A
Panneau supérieur du piano numérique
B
