F-26

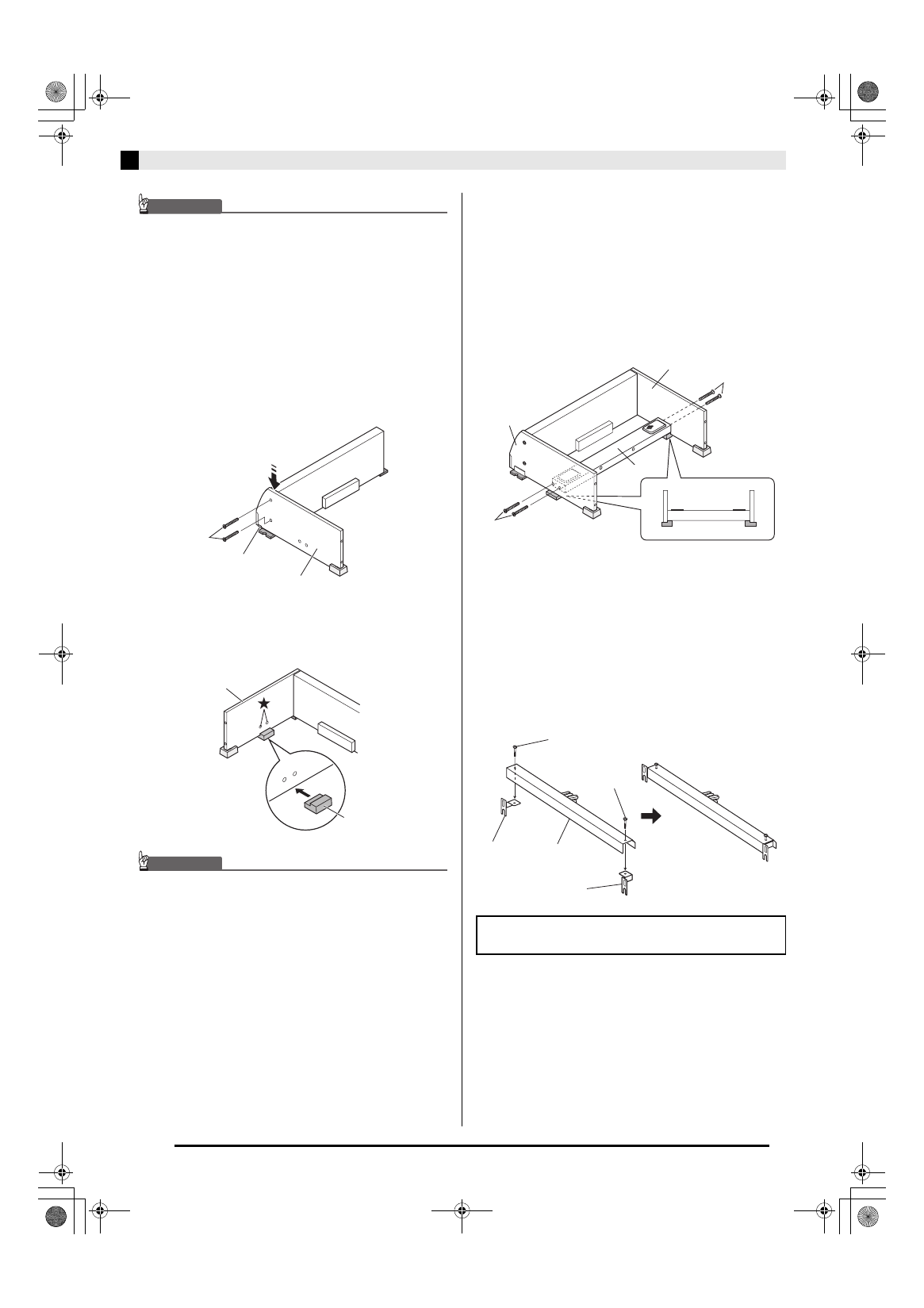

Assemblage du support
IMPORTANT !
• À l’étape (3-1) ci-dessus, assurez-vous bien que le
panneau latéral A est positionné de sorte que son bord
supérieur atteint le bas du panneau supérieur du piano
numérique. Si ce n’est pas le cas, vous ne pourrez pas
mettre le panneau latéral A à la verticale à l’étape (3-2).
4.
Effectuez les opérations suivantes pour fixer
le panneau latéral au piano numérique.
(4-1) Appuyez vers le bas sur le panneau latéral A
pour vous assurer qu’il est complètement inséré
dans la ferrure sur le côté du piano numérique.
(4-2) Utilisez les vis D pour fixer le panneau latéral A
au piano numérique.
5.
Insérez un morceau de mousse K -(c) sous le
panneau latéral A, comme indiqué sur
l’illustration.
IMPORTANT !
• Le morceau de mousse doit être posé directement sous
les deux orifices de vis (  ) sur le panneau latéral.
6.
Répétez les étapes 2 à 5 pour fixer le
panneau latéral B à l’autre côté du piano
numérique.
7.
En laissant l’enceinte C sur son côté, comme
indiqué sur l’illustration, fixez les panneaux
latéraux A et B à l’enceinte C. Fixez les
panneaux latéraux avec quatre vis
D.
• Alignez les orifices des vis de l’enceinte C sur les
orifices des vis sur les panneaux latéraux avant de
mettre les vis D.
• Serrez partiellement les vis sur le côté de l’enceinte C,
puis serrez à fond les vis sur l’autre côté.
• Serrez ensuite à fond les vis partiellement serrées.
• Vous pouvez aussi installer l’enceinte C de sorte
qu’elle soit orientée vers l’arrière du support.
8.
Après vous être assuré que toutes les vis
étaient bien serrées, retirez le matériau
d’emballage et relevez le support.
• Après avoir relevé le support, recouvrez chacune des
huit vis installées jusqu’à présent avec les capuchons E.
9. Rattachez les ferrures I au bloc pédales F
et fixez-les temporairement avec des vis G.
D
A
(4-1)
(4-2)
Ferrure
K
-(c)
A
Si vous voulez mettre le piano numérique contre un
mur, passez à l’étape 10 de la page F-28.
B
C
A
D
D
I
-(b)
I
-(a)
F
G
G
B
