Assemblage du support
F-27

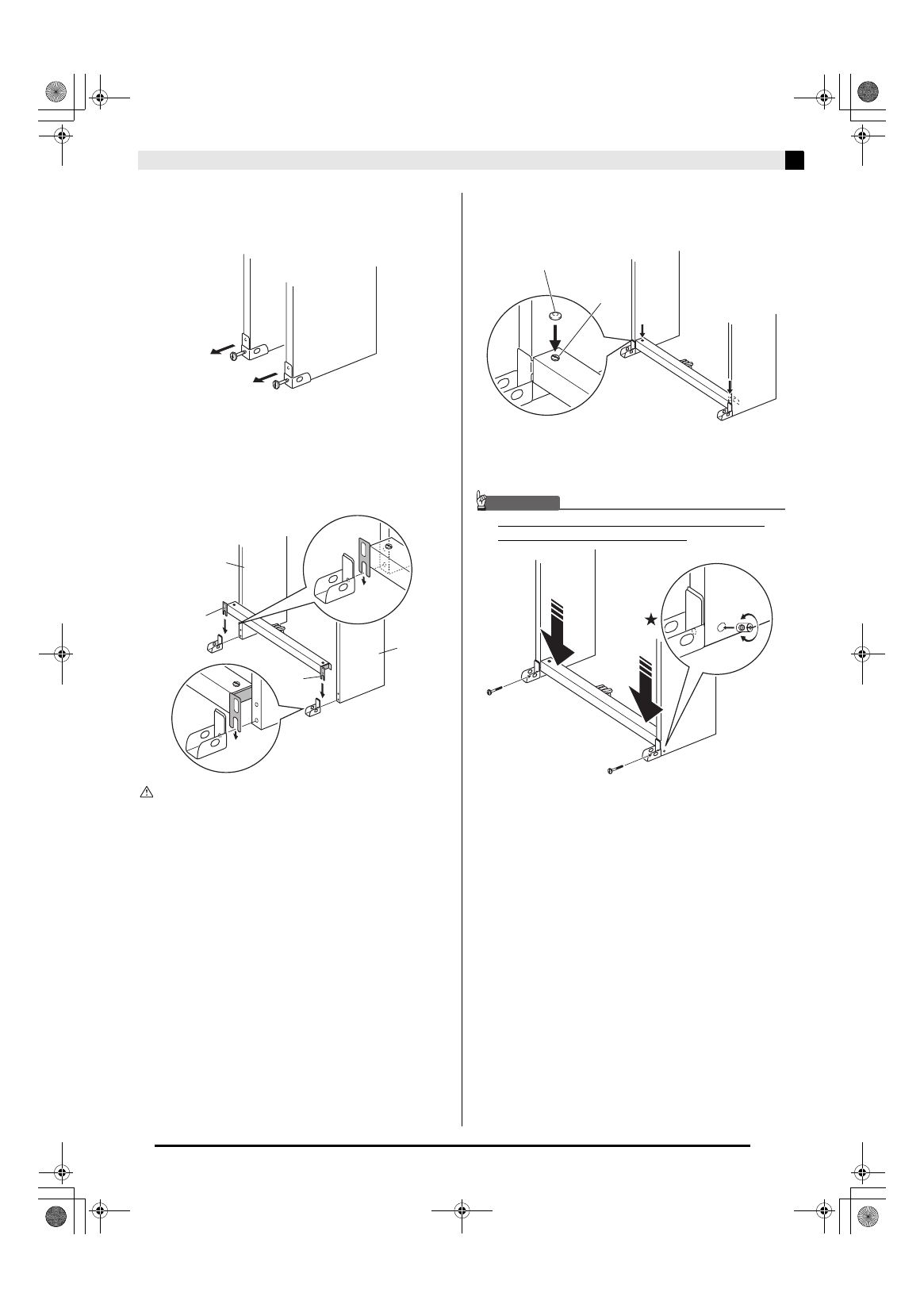

10.
Retirez les vis retenant les angles métalliques
en place sur les coins arrière (les coins
opposés au pianiste) des panneaux latéraux.
11.
Comme indiqué sur l’illustration, inversez les
angles métalliques retirés à l’étape 10, et
insérez les ferrures du bloc pédales I
-(a) et
I -(b) entre chacun des angles métalliques et
des panneaux latéraux A et B.
AVERTISSEMENT
• Les angles métalliques empêchent le support de tomber.
Si le support n’est pas placé contre un mur, réorientez les
angles métalliques comme indiqué sur l’illustration. Si
vous les laissez dans leurs positions originales, le
support risquera plus facilement d’être renversé vers
l’arrière, ce qui peut entraîner des blessures.
12.
Serrez bien les vis G serrées temporairement
à l’étape 9.
• Recouvrez les têtes de vis avec les capuchons J.
13.
Fixez les angles métalliques au support avec
les vis retirées à l’étape 10.
IMPORTANT !
• Appuyez sur les bords du bloc pédales lorsque vous
serrez les vis des angles métalliques.
• Les panneaux latéraux contiennent des joints de
raccordement qui s’engagent dans les vis des angles
métalliques. Si vous ne parvenez pas à insérer les vis
dans les orifices, utilisez un tournevis pour faire tourner
le joint de raccordement à l’intérieur de l’orifice et ajustez
sa position pour pouvoir serrer la vis. Reportez-vous au
dessin détaillé (avec une étoile) sur l’illustration
précédente.
B
A
I
-(b)
I
-(a)
G
J
B
