13
3 INSTRUCTIONS DE MONTAGE ET D’INSTALLATION

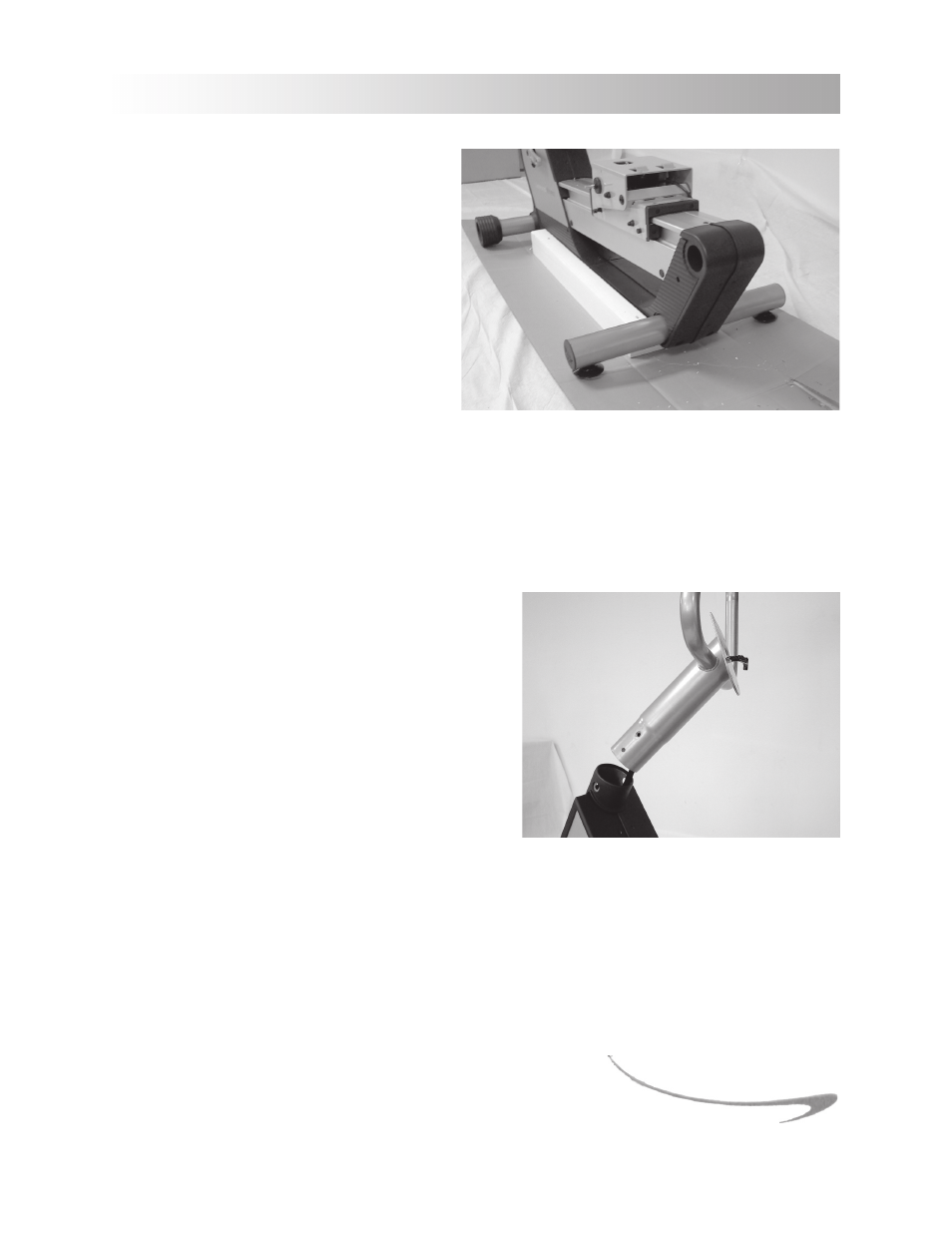

3.5.3 Stabilisateur arrière
1. Repérez le stabilisateur arrière et les pieds de
mise à niveau.
2. Glissez le stabilisateur arrière en place à
l’arrière du cadre du corps par le côté droit
et tournez-le jusqu’à ce que la vis de réglage
soit positionnée sur l’encoche d’alignement.
Comme pour le stabilisateur arrière, veillez à
ne pas déloger le manchon en plastique.
3. Alignez les trous des vis de fixation du corps
et le stabilisateur arrière. Fixez le stabilisateur
arrière en glissant les rondelles en étoile sur
chaque vis M8 x 30 (2) et en serrant avec la
clé hexagonale de 6 mm.
4. Attachez le pied de mise à niveau sur le stabilisateur en le vissant en dessous du stabilisateur arrière.
Supposez d’abord que votre sol est de niveau et installez chaque pied contre le stabilisateur arrière.
3.5.4 Console d’affichage
Fixation du mât de la console au vélo
1. Avant d’installer le mât de la console sur le corps du
vélo, repérez les (2) fils en haut du tube avant du corps
du vélo. Faites passer les fils par le tube et par le trou
en haut du mât de la console.
2. Insérez le mât de la console dans le tube avant du
corps en prenant soin d’aligner les trous des vis du
mât avec le corps du vélo et le manchon en plastique.
3. Fixez le mât de la console au corps du vélo en glissant
les rondelles en étoile sur chacune des (3) vis M8 x 20
et en serrant avec la clé hexagonale de 6 mm.
