7.1 Visionneuse de CAO et convertisseur DXF : organisation de l'écran
7
252
TNC 620 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
7.1 Visionneuse de CAO et convertisseur
DXF : organisation de l'écran
Visionneuse de CAO et convertisseur DXF :
organisation de l'écran
Lorsque vous ouvrez la visionneuse de CAO ou le convertisseur
DXF, l'écran se présente comme suit :

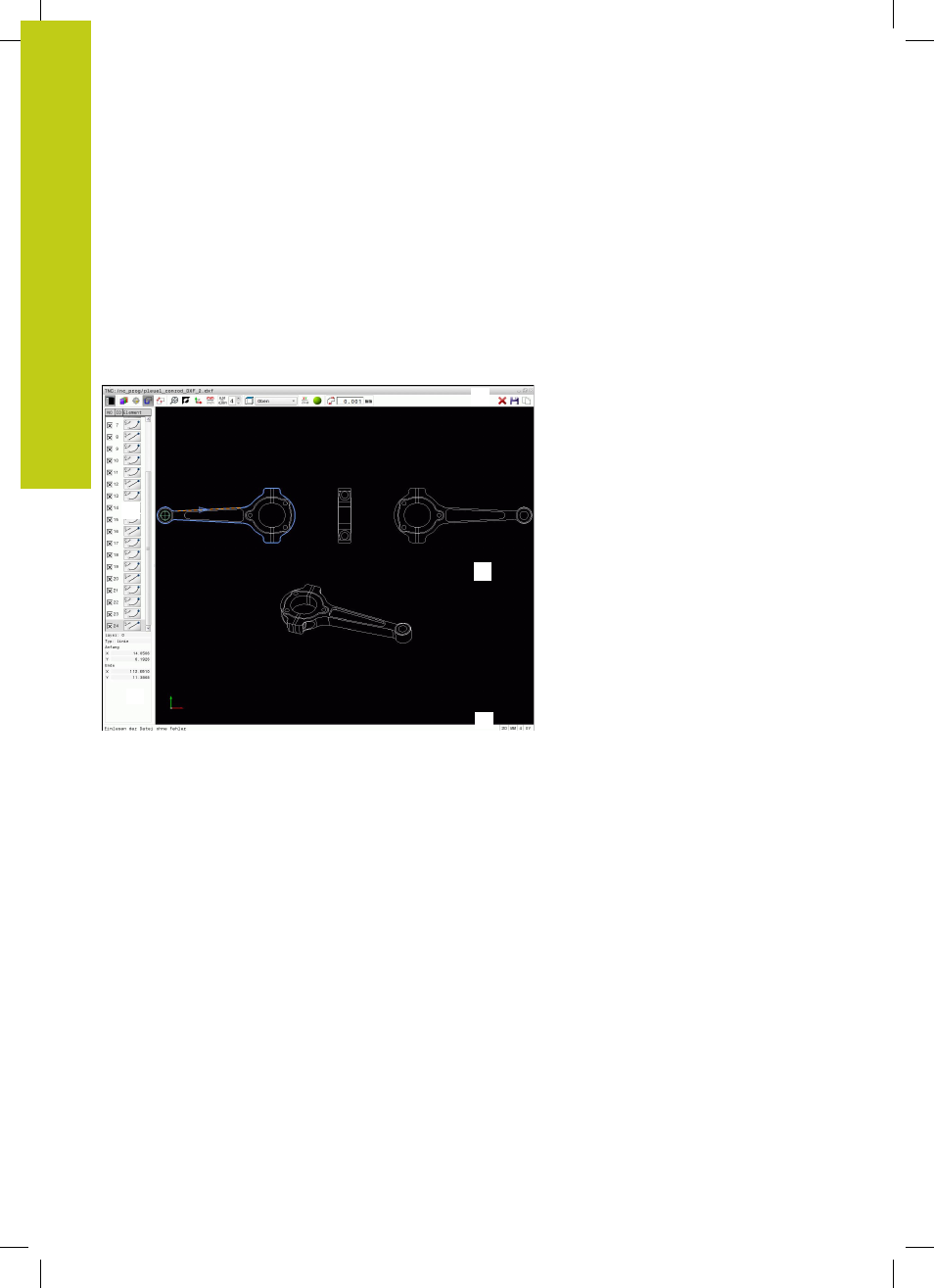

Ecran d'affichage
1
2
5
4
3
1 En-tête
2 Fenêtre graphique
3 Fenêtre d'affichage des listes
4 Fenêtre d'informations sur l'élément
5 Ligne du bas
