Contournage : coordonnées polaires 6.5
6
TNC 620 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
233

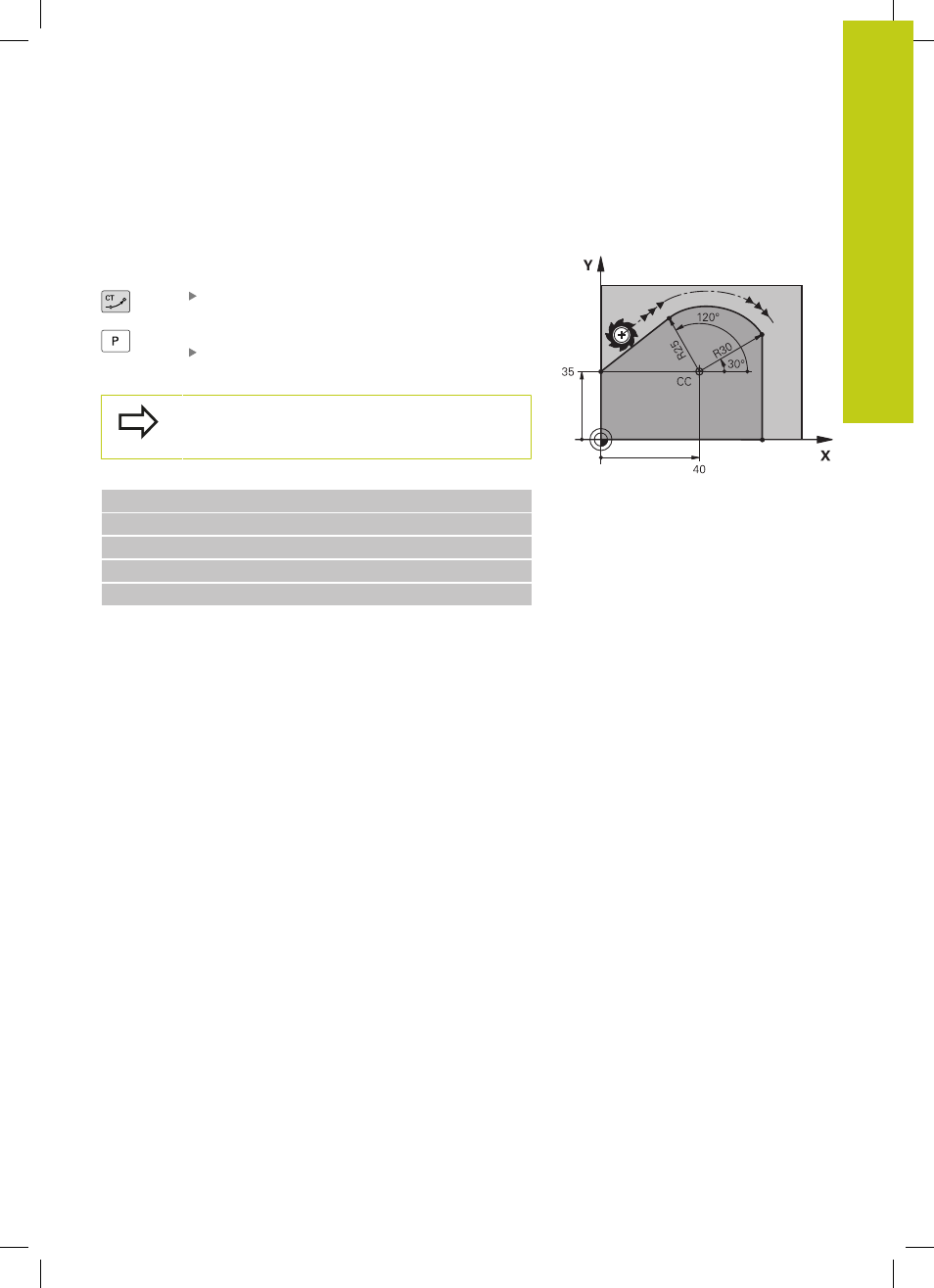

Trajectoire circulaire G16 avec raccordement
tangentiel
L'outil se déplace sur une trajectoire circulaire tangente à un
élément de contour précédent.
Rayon des coordonnées polaires R : distance
entre le point final de la trajectoire circulaire et le
pôle
I, J
Angle des coordonnées polaires H : position
angulaire du point final de la trajectoire circulaire
Le pôle n’est pas le centre du cercle !
Exemple de séquences CN
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
