Programmation : programmer les contours
6.5 Contournage : coordonnées polaires
6
232
TNC 620 | Manuel utilisateur Programmation en DIN/ISO | 3/2015

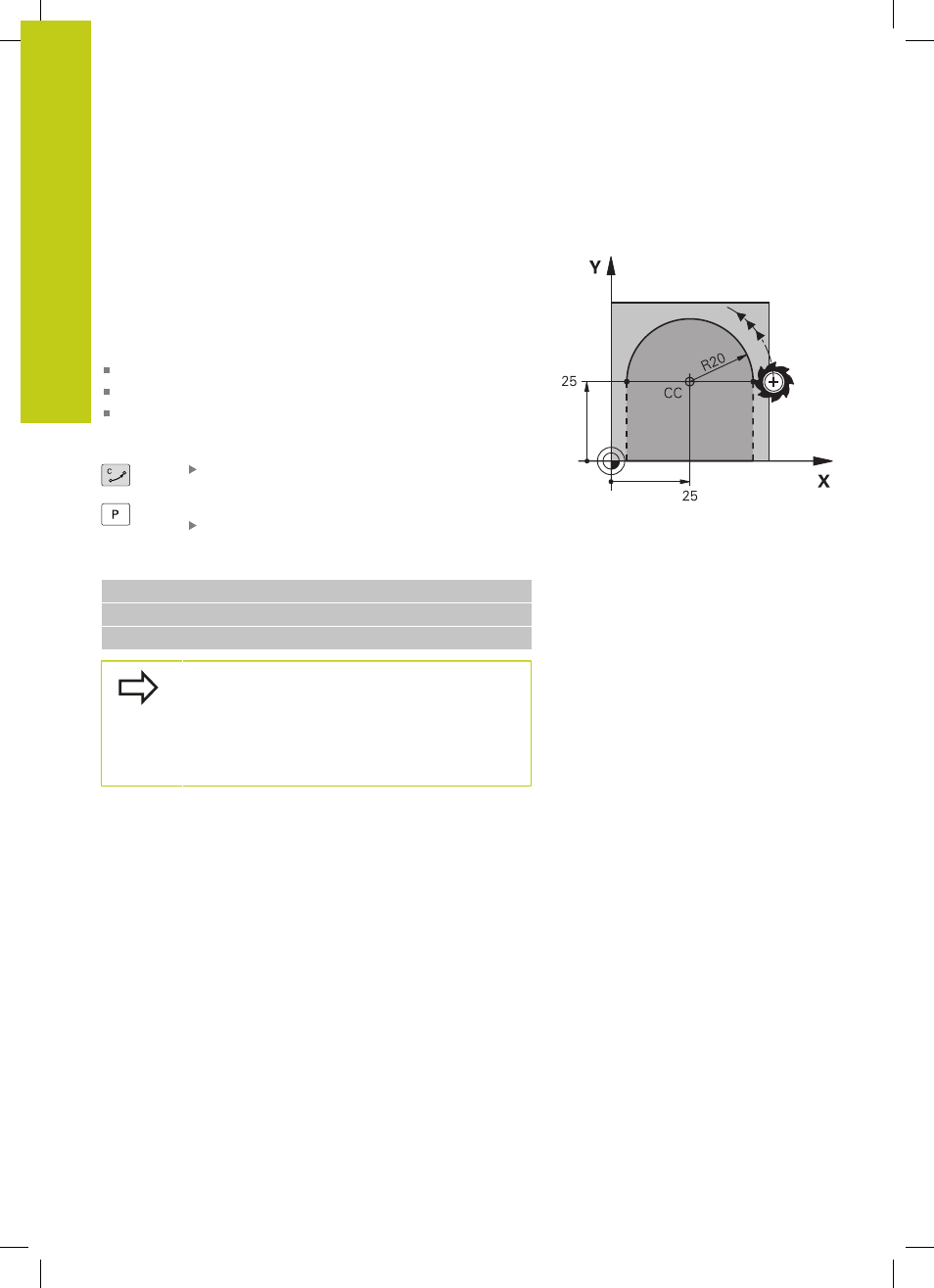

Trajectoire circulaire G12/G13/G15 autour du pôle I,
J
Le rayon des coordonnées polaires
R est en même temps le rayon
de l'arc de cercle.
R est défini par la distance qui sépare le point
de départ du pôle
I, J. La dernière position d'outil programmée
avant la trajectoire circulaire correspond au point de départ de la
trajectoire circulaire.
Sens de rotation
Sens horaire :
G12
Sens anti-horaire :
G13
Sans indication du sens de rotation :
G15. La TNC déplace
l'outil sur la trajectoire circulaire avec le dernier sens de rotation
programmé.
Angle polaire H : position angulaire du point
final de la trajectoire circulaire comprise entre
–99999,9999° et +99999,9999°
Sens de rotation DR
Exemple de séquences CN
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
Si vous programmez des valeurs incrémentales, vous
devez définir des valeur DR et PA ayant le même
signe.
Tenez compte de ce comportement lorsque
vous importez des programmes de commandes
antérieures. Au besoin, adaptez les programmes.
