Cycles palpeurs : contrôle automatique des pièces
16.1 Principes de base
16
380
TNC 620 | Manuel d'utilisation Programmation des cycles | 7/2014
16.1 Principes de base
Résumé
Lors de l'exécution des cycles de palpage, les cycles
8 IMAGE MIROIR, cycle 11 FACTEUR ECHELLE et
cycle 26 FACTEUR ECHELLE AXE ne doivent pas
être actifs.
HEIDENHAIN ne garantit le fonctionnement
correct des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
La TNC doit avoir été préparée par le constructeur de
la machine pour l'utilisation des palpeurs 3D.
Consultez le manuel de votre machine !

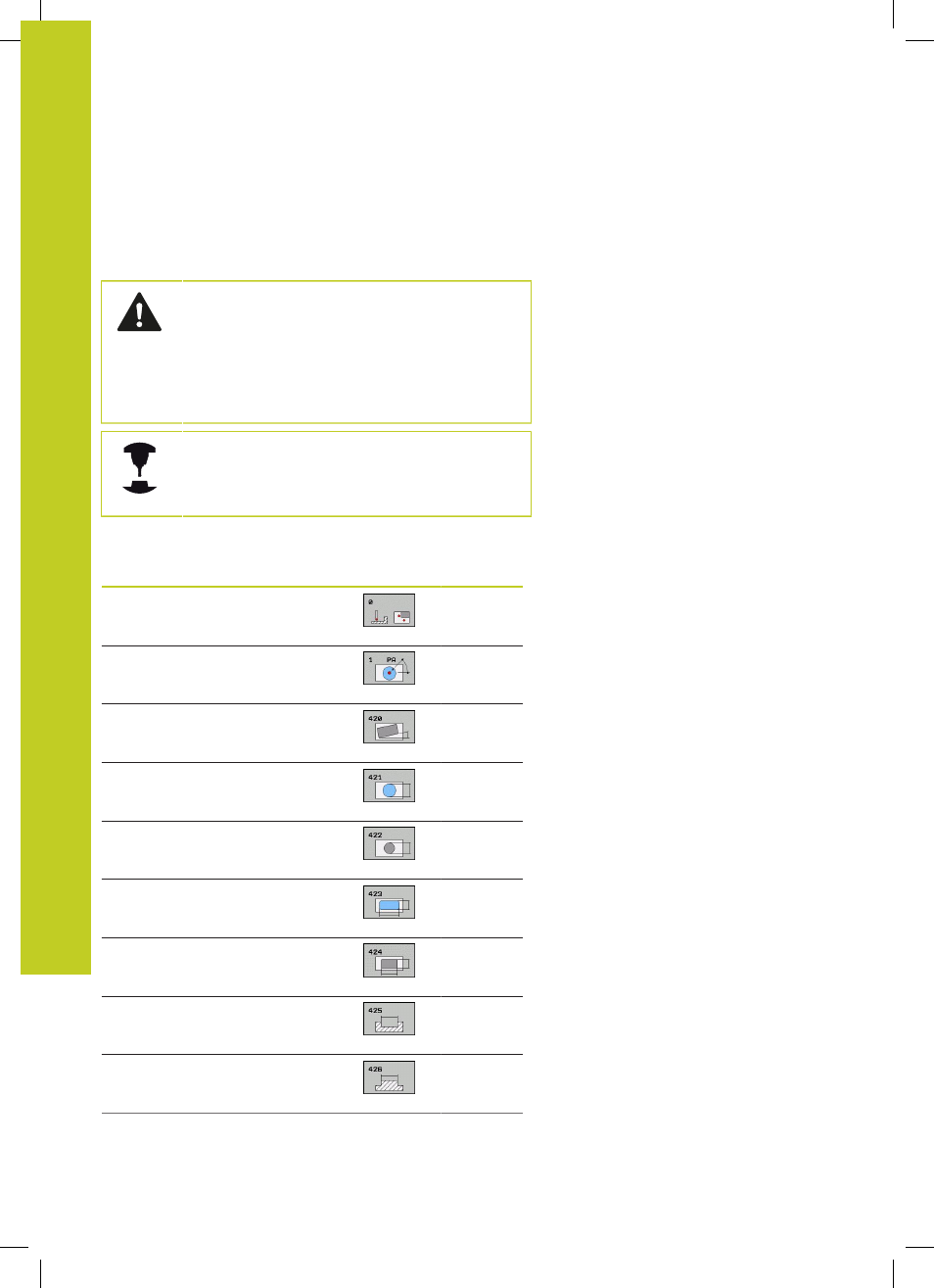

La TNC dispose de douze cycles destinés à la mesure automatique
de pièces :
Cycle Softkey Page
0 PLAN DE REFERENCE
Mesure de coordonnée dans un axe
au choix 386
1 PLAN DE REF POLAIRE
Mesure d'un point, sens de palpage
avec angle 387
420 MESURE ANGLE
Mesure d'un angle dans le plan
d'usinage 388
421 MESURE TROU
Mesure de la position et du diamètre
d'un trou 391
422 MESURE EXT. CERCLE
Mesure de la position et du diamètre
d'un tenon circulaire 394
423 MESURE INT. RECTANG.
Mesure de la position, longueur et
largeur d'une poche rectangulaire 397
424 MESURE EXT. RECTANG.
Mesure de la position, longueur et
largeur d'un tenon rectangulaire 401
425 MESURE INT. RAINURE
(2ème barre de softkeys) Mesure de
la largeur intérieure d'une rainure 404
426 MESURE EXT. ILOT OBLONG
(2ème barre de softkeys) Mesure
d'un ilot oblong à l'extérieur 407
