Cycles palpeurs : initialisation automatique des points d'origine
15.7 POINT DE REFERENCE EXTERIEUR CERCLE (cycle 413 DIN/
ISO : G413, option de logiciel 17)
15
348
TNC 620 | Manuel d'utilisation Programmation des cycles | 7/2014
Attention lors de la programmation !
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la
pièce, programmez le diamètre nominal du tenon de
manière à ce qu'il soit plutôt plus
grand .
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
Plus l'incrément angulaire programmé Q247 est petit
et moins le centre de cercle calculé par la TNC sera
précis. Valeur d'introduction min. : 5°
Aucune conversion de coordonnées ne doit être
active si vous initialisez un point de référence avec le
cycle palpeur (Q303 = 0) et que vous utilisez en plus
la fonction Palpage dans l'axe palpeur (Q381 = 1).

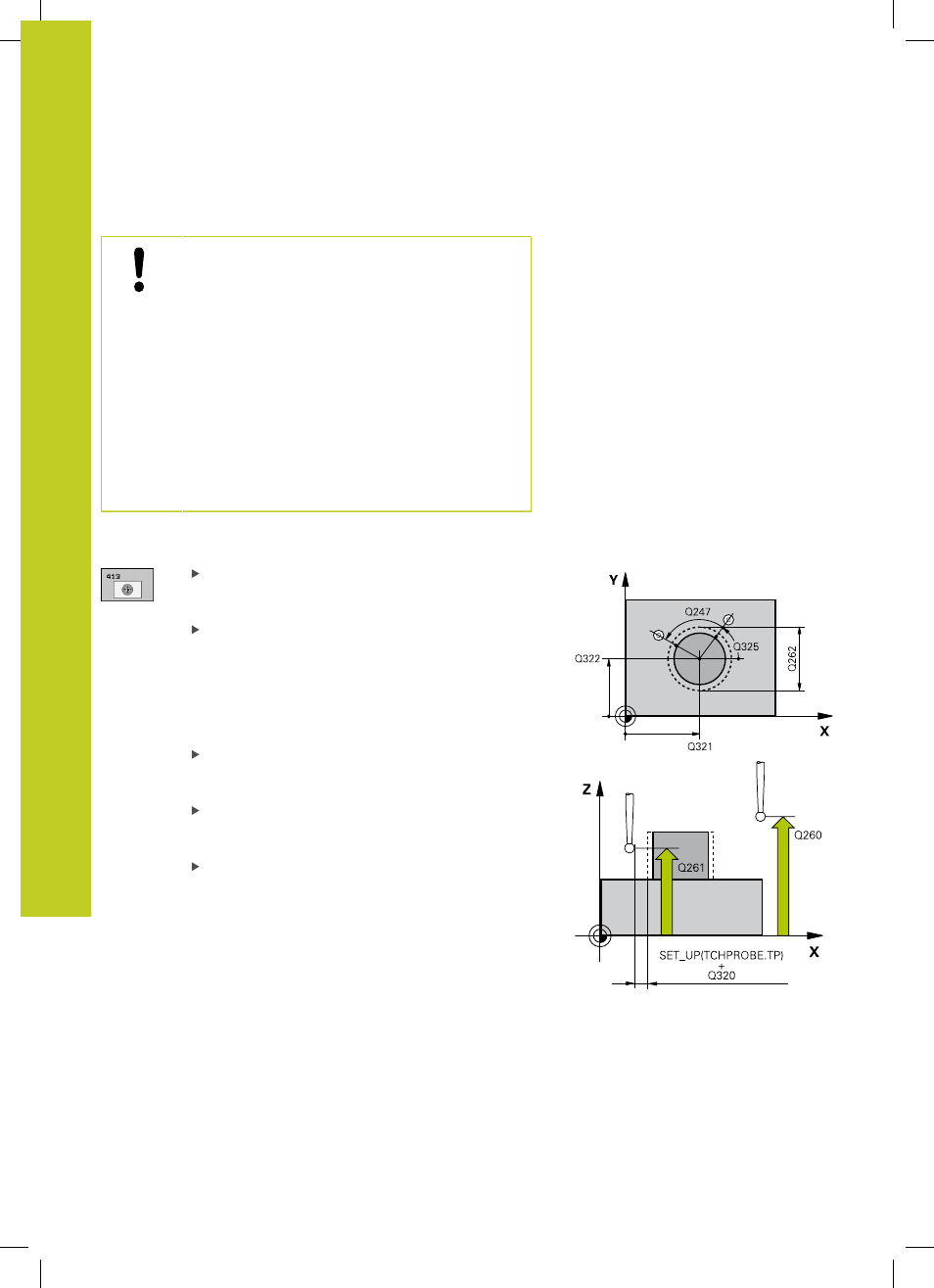

Paramètres du cycle
Centre 1er axe Q321 (en absolu) : centre du
tenon dans l'axe principal du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Centre 2ème axe Q322 (en absolu) : centre du
tenon dans l'axe secondaire du plan d'usinage. Si
vous programmez Q322 = 0, la TNC aligne le centre
du trou sur l'axe Y positif, si vous programmez Q322
différent de 0, la TNC aligne le centre du trou à la
position nominale. Plage d’introduction -99999,9999
à 99999,9999
Diamètre nominal Q262 : diamètre approximatif
du tenon. Introduire de préférence une valeur plus
grande. Plage d'introduction 0 à 99999,9999
Angle initial Q325 (en absolu) : angle compris entre
l'axe principal du plan d'usinage et le premier point
de palpage. Plage d'introduction -360,000 à 360,000
Incrément angulaire Q247 (en incrémental) : angle
compris entre deux points de mesure. Le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur au
point de mesure suivant. Si vous souhaitez mesurer
des secteurs circulaires, programmez un incrément
angulaire inférieur à 90°. Plage d'introduction
-120,000 à 120,000
