Cycles palpeurs : initialisation automatique des points d'origine
15.11 POINT DE REFERENCE DANS L'AXE DU PALPEUR (cycle 417 DIN/
ISO : G417)
15
358
TNC 320 | Manuel d'utilisation Programmation des cycles | 7/2014
15.11 POINT DE REFERENCE DANS
L'AXE DU PALPEUR (cycle 417 DIN/
ISO : G417)

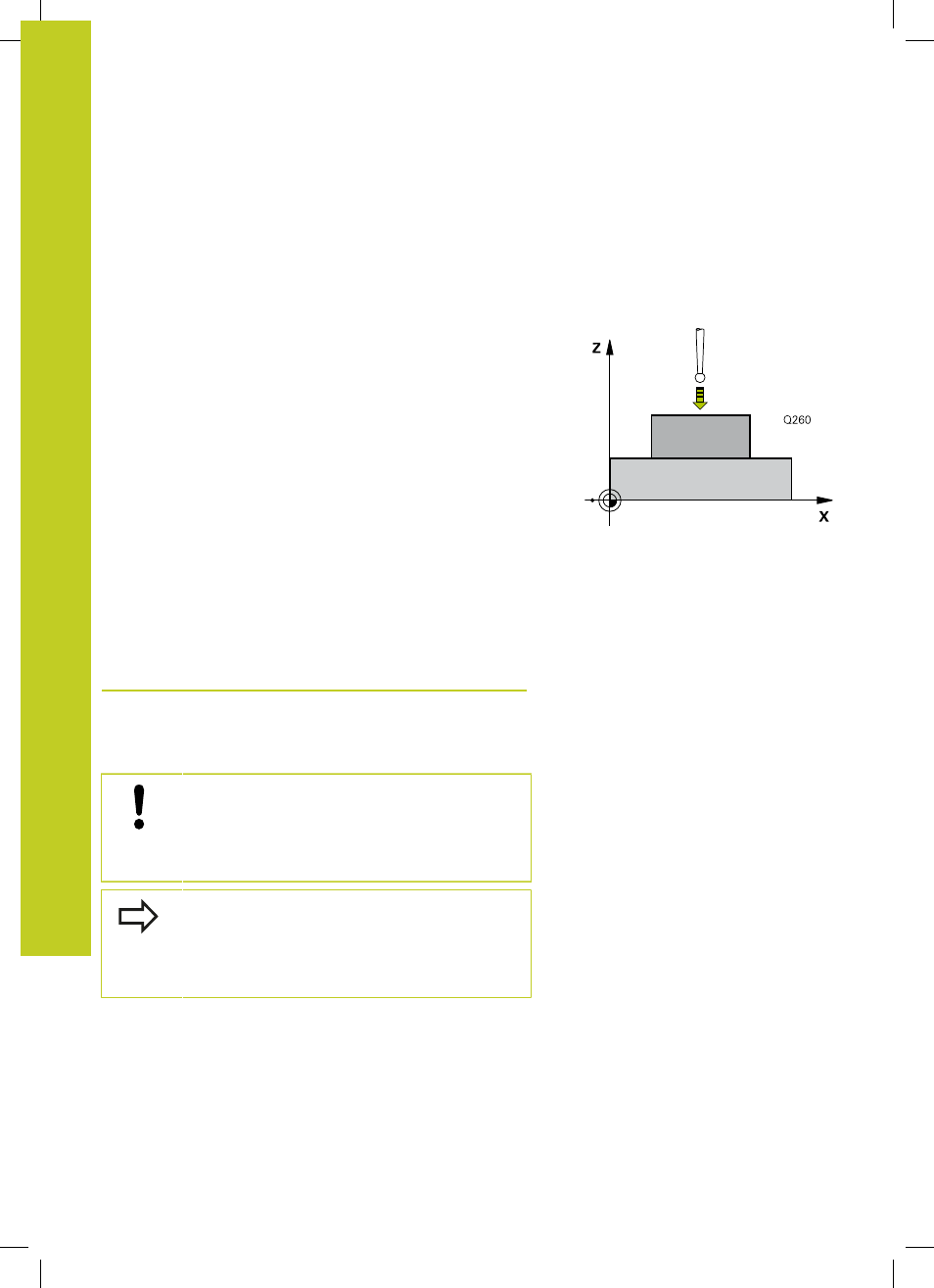

Mode opératoire du cycle
Le cycle palpeur 417 mesure une coordonnée au choix dans l'axe
du palpeur et l'initialise comme point d'origine. Au choix, la TNC
peut mémoriser également la coordonnée mesurée dans un
tableau de points zéro ou dans le tableau Preset.
1 La TNC positionne le palpeur au point de palpage 1 programmé
en avance rapide (valeur de la colonne
FMAX) et selon la
logique de positionnement. (voir "Exécuter les cycles palpeurs",
Page 290) La TNC décale alors le palpeur de la valeur de la
distance d'approche, dans le sens positif de l'axe du palpeur.
2 Puis, le palpeur se déplace dans l'axe du palpeur jusqu'à
la coordonnée programmée pour le point de palpage 1 et
enregistre la position effective en palpant simplement.
3 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité, traite le point de référence calculé en fonction des
paramètres de cycle Q303 et Q305 (voir "Caractéristiques
communes à tous les cycles palpeurs pour l'initialisation du
point de référence", Page 317) et enregistre la valeur effective
dans le paramètre Q indiqué ci-après.
Numéro de
paramètre Signification
Q160 Valeur effective du point mesuré
Attention lors de la programmation !
Attention, risque de collision!
Aucune conversion de coordonnées ne doit être
active si vous initialisez un point de référence avec le
cycle palpeur (Q303 = 0) et que vous utilisez en plus
la fonction Palpage dans l'axe palpeur (Q381 = 1).
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
La TNC initialise ensuite le point de référence sur cet
axe.
