Contours superposés
7.3
7
TNC 320 | Manuel d'utilisation Programmation des cycles | 7/2014
173
Surface B :
56 LBL 2
57 L X+40 Y+50 RL
58 CC X+65 Y+50
59 C X+40 Y+50 DR-
60 LBL 0

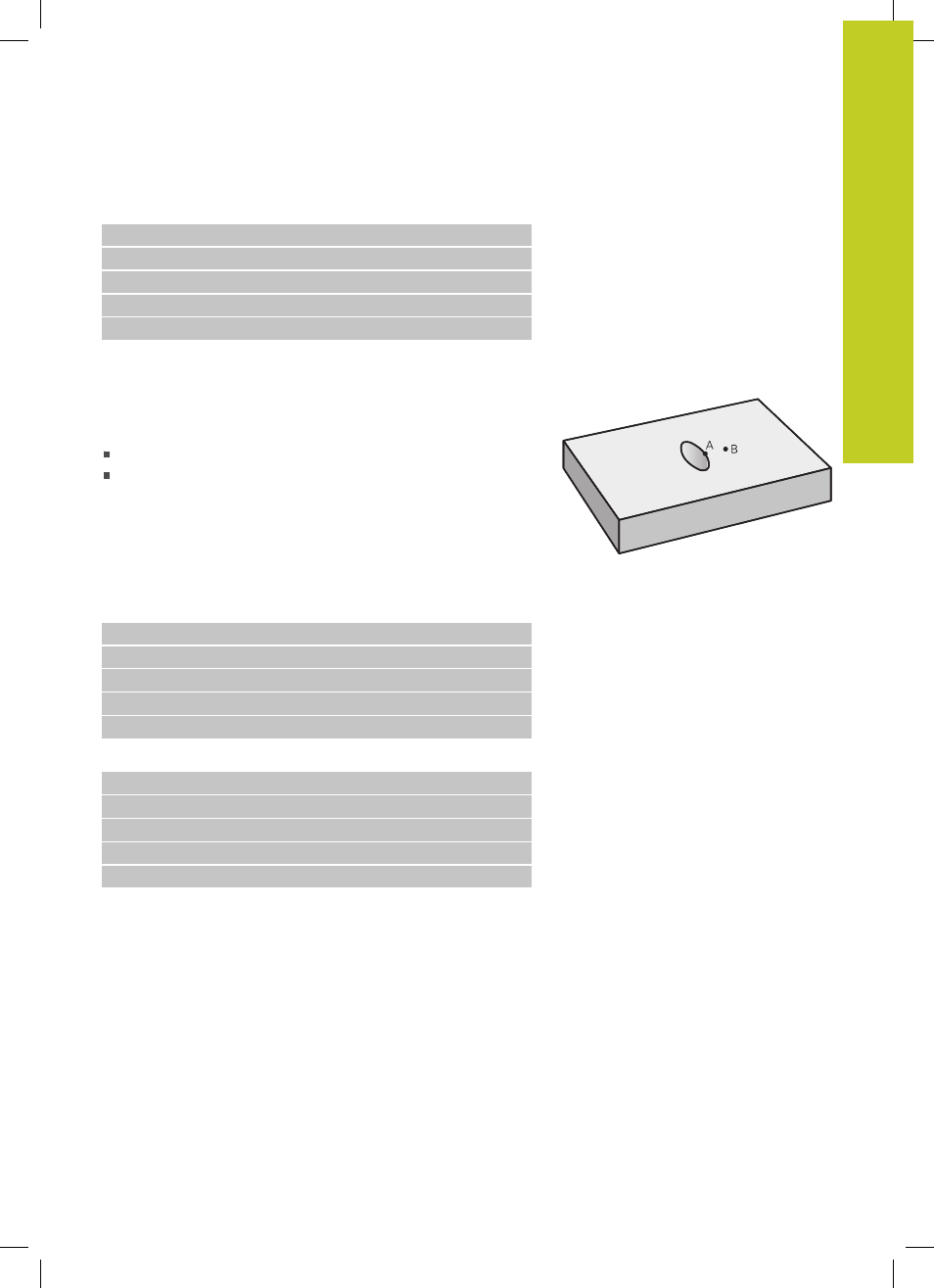

Surface „d'intersection“
La surface commune de recouvrement de A et de B doit être
usinée. (Les surfaces sans recouvrement ne doivent pas être
usinées.)
A et B doivent être des poches.
A doit débuter à l’intérieur de B.
Surface A :
51 LBL 1
52 L X+60 Y+50 RR
53 CC X+35 Y+50
54 C X+60 Y+50 DR-
55 LBL 0
Surface B :
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
