Cycles : conversions de coordonnées

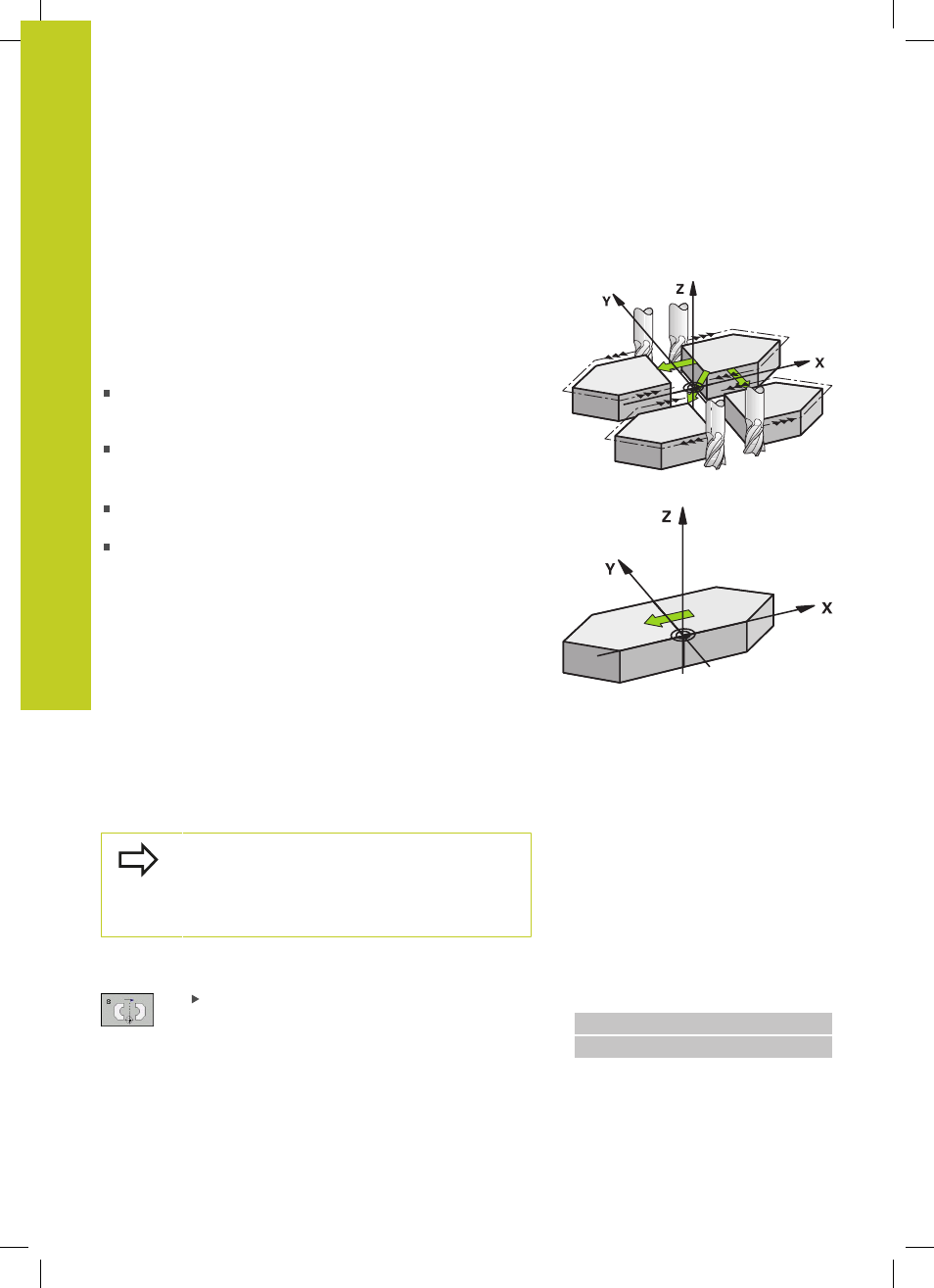

11.5 IMAGE MIROIR (cycle 8, DIN/ISO : G28)
11
256
TNC 320 | Manuel d'utilisation Programmation des cycles | 7/2014
11.5 IMAGE MIROIR (cycle 8, DIN/ISO : G28)
Effet
Dans le plan d’usinage, la TNC peut exécuter une opération
d’usinage inversée
L'image miroir est active dès qu'elle a été définie dans le
programme. Elle fonctionne également en mode
Positionnement
avec saisie manuelle. Les axes réfléchis actifs apparaissent dans
l'affichage d'état supplémentaire.
Si vous n'exécutez l'image miroir que d'un seul axe, il y a
inversion du sens de déplacement de l'outil. Cela s'applique pas
aux cycles SL.
Si vous exécutez l’image miroir de deux axes, le sens du
déplacement n’est pas modifié.
Le résultat de l'image miroir dépend de la position du point zéro :
Le point zéro est situé sur le contour devant être réfléchi :
l'élément est réfléchi directement au niveau du point zéro.
Le point zéro est situé à l’extérieur du contour devant être
réfléchi: L'élément est décalé par rapport à l'axe
Désactivation
Reprogrammer le cycle IMAGE MIROIR en introduisant
NO ENT.
Attention lors de la programmation !
Si vous ne réalisez l'image miroir que sur un axe,
le sens d'usinage est modifié pour les cycles de
fraisage 200. Exception : cycle 208 avec lequel le
sens d'usinage d'origine défini dans le cycle est
conservé.
Paramètres du cycle
Axe réfléchi ? : introduire les axes qui doivent faire
l'objet d'une image miroir ; vous pouvez réfléchir
tous les axes – y compris les axes rotatifs – excepté
l'axe de broche et l'axe auxiliaire correspondant.
Vous pouvez programmer jusqu'à trois axes. Plage
d'introduction : max. 3 axes CN
X, Y, Z, U, V, W, A,
B, C
Séquences CN
79 CYCL DEF 8.0 IMAGE MIROIR
80 CYCL DEF 8.1 X Y Z
