11.6 ROTATION (cycle 10, DIN/ISO : G73)
Effet

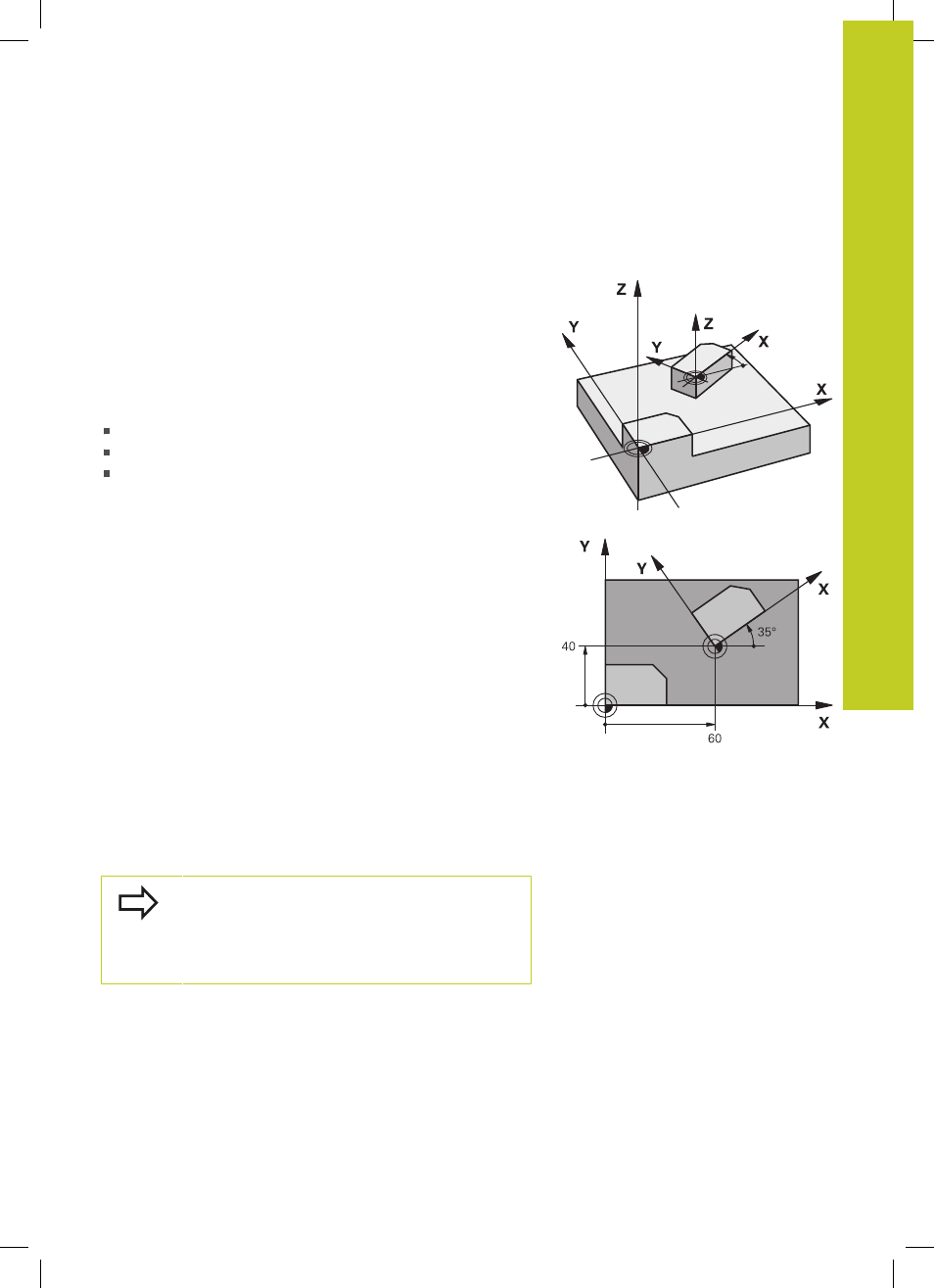

Dans un programme, la TNC peut activer une rotation du système
de coordonnées dans le plan d’usinage, autour du point zéro
courant.
La ROTATION est active dès qu'elle a été définie dans le
programme. Elle agit également en mode Positionnement avec
introduction manuelle. L'angle de rotation actif apparaît dans
l'affichage d'état supplémentaire.
Axes de référence (0°) pour l'angle de rotation :
Plan X/Y Axe X
Plan Y/Z Axe Y
Plan Z/X Axe Z
Désactivation
Reprogrammer le cycle ROTATION avec un angle de 0°.
Attention lors de la programmation !
La TNC annule une correction de rayon active si l’on
définit le cycle 10. Si nécessaire, reprogrammer la
correction de rayon.
Après avoir défini le cycle 10, déplacez les deux axes
afin d’activer la rotation.
