Introduction
2.2 Ecran et panneau de commande
2
64
TNC 320 | Manuel d'utilisation Programmation DIN/ISO | 9/2013
Définir le partage de l'écran
L'utilisateur sélectionne le partage de l'écran : ainsi, p. ex.,
la TNC peut afficher le programme en mode Programmation
dans la fenêtre de gauche et, simultanément, le graphique de
programmation dans la fenêtre de droite. L'articulation des
programmes peut également être affichée dans la fenêtre de
droite. Le programme seul peut également être affiché dans toute
la fenêtre. Les fenêtres affichées dans l'écran dépendent du mode
de fonctionnement choisi.
Définir le partage de l'écran :
Appuyer sur la touche de commutation d'écran :
la barre des softkeys indique les partages d'écran
possibles. Voir "Modes de fonctionnement" à la
page 62.
Choisir le partage de l'écran avec la softkey

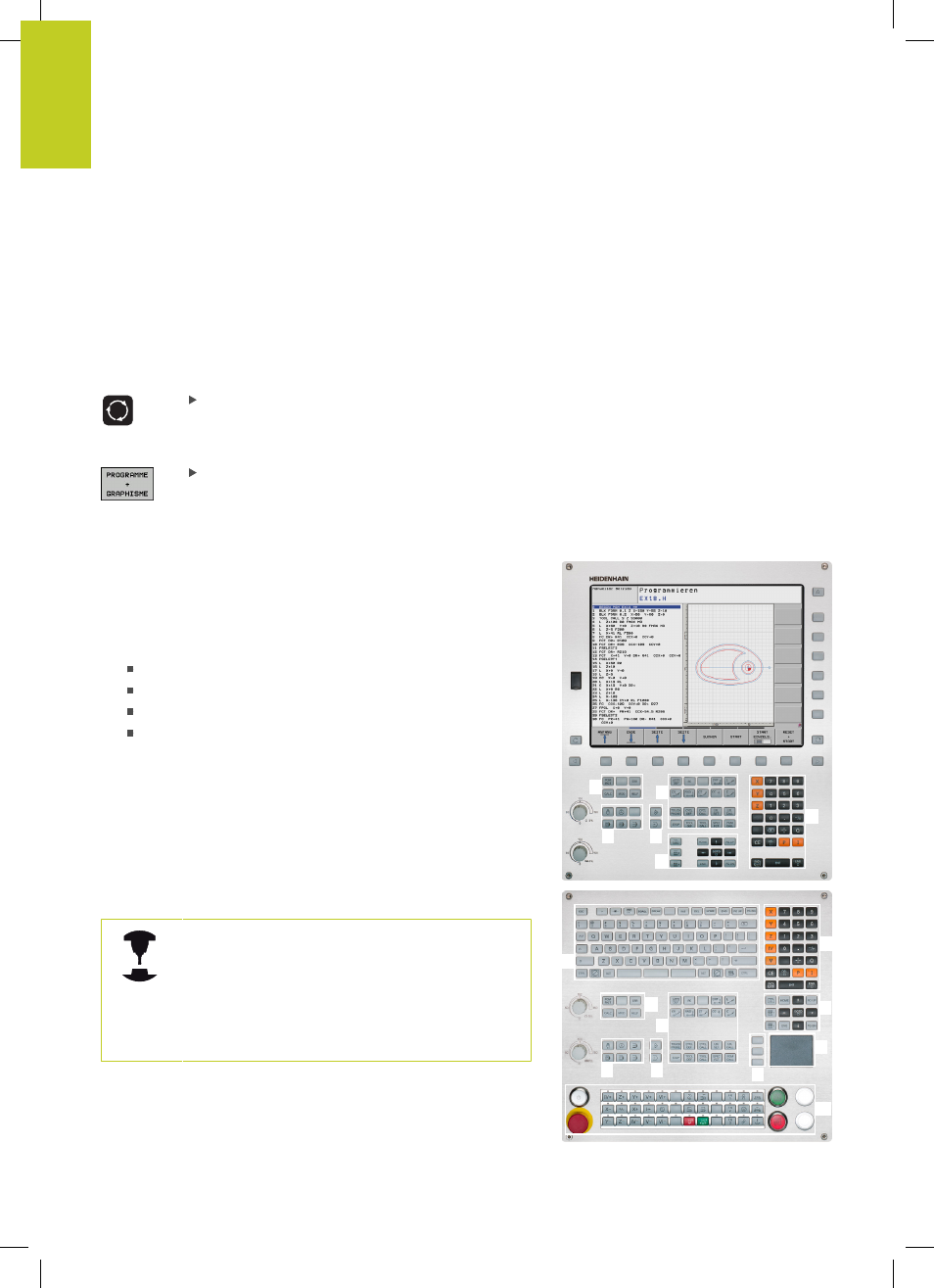

Panneau de commande
La TNC 320 est livrée avec un panneau de commande intégré. En
alternative, la TNC 320 existe également avec écran séparé du
panneau de commande (avec clavier alphabétique).
1 Clavier alphabétique pour l'introduction de textes, noms de
fichiers et programmation DIN/ISO
2
Gestion de fichiers
Calculatrice
Fonction MOD
Fonction HELP
3 Modes Programmation
4 Modes Machine
5 Ouverture des dialogues de programmation
6 Touches de navigation et instruction de saut GOTO
7 Pavé numérique et sélection des axes
Les fonctions des différentes touches sont résumées au verso de
la première page.
Un certain nombre de constructeurs de machine
n'utilisent pas le panneau de commande standard
HEIDENHAIN. Consultez le manuel de votre
machine.
Les touches externes – touche MARCHE CN ou
ARRET CN, par exemple – sont décrites dans le
manuel de votre machine.
2
3 4
5
6
7
2
3 4
5
8
9
6
7
10
1
