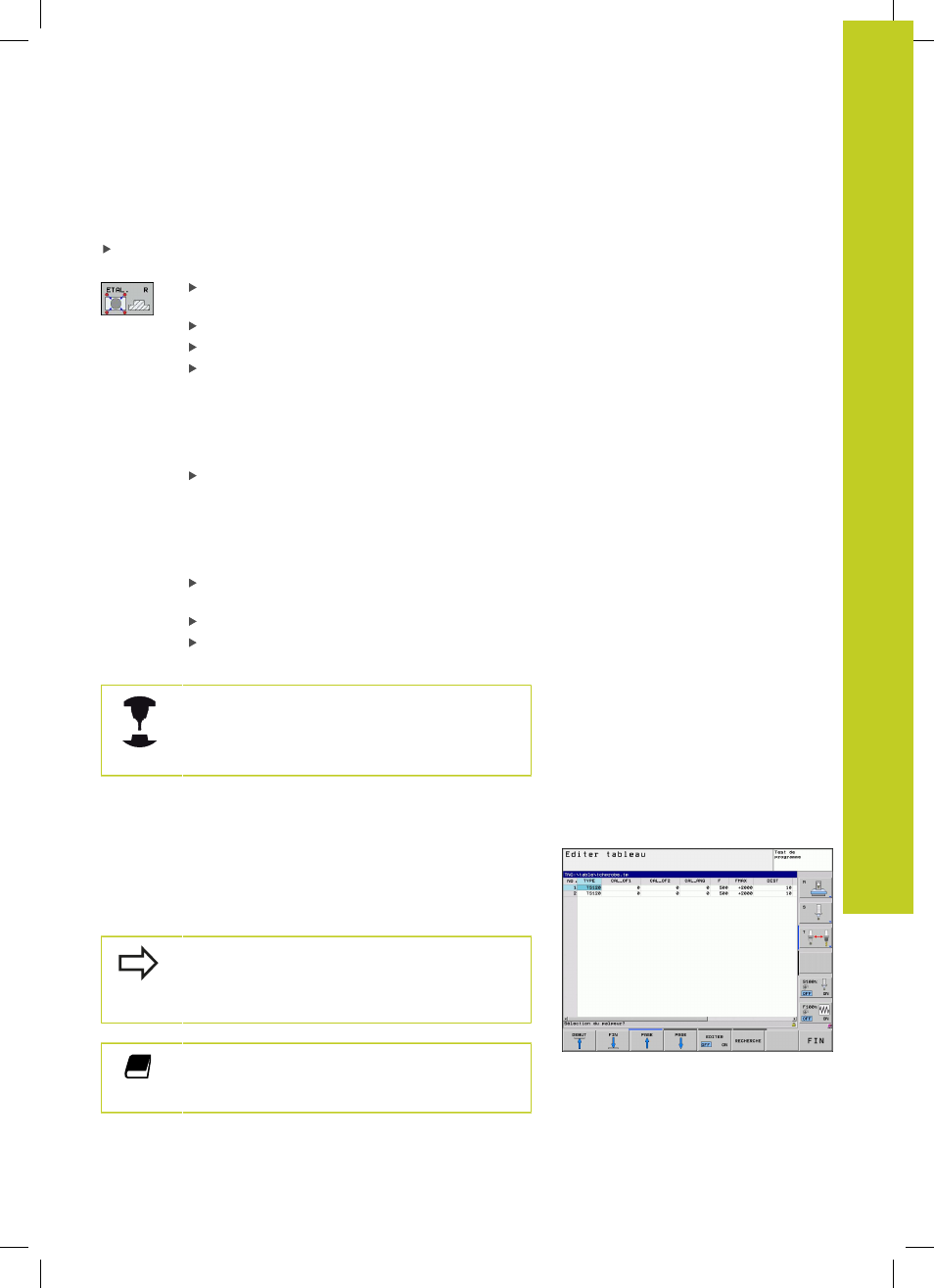

Etalonner un palpeur 3D 12.7
12
TNC 320 | Manuel d'utilisation Programmation DIN/ISO | 9/2013
383
Pour l'étalonnage manuel avec un tenon ou un tampon de
calibration, procédez de la manière suivante :
En mode manuel, positionner la bille de palpage au centre et au-
dessus du tampon de calibration
Sélectionner la fonction d'étalonnage : appuyer sur
la softkey ETAL. R
Introduire le diamètre du tenon
Introduire la distance d'approche
Nouvel angle de broche d'étalonnage : angle de
broche avec lequel l'étalonnage est exécuté.
La TNC utilise la valeur par défaut contenue
dans CAL_ANG du tableau des palpeurs. Si vous
changez la valeur, la TNC mémorise la valeur dans
le tableau des palpeurs lors de l'étalonnage.
Palpage : appuyer sur la touche START externe. Le
palpeur 3D palpe tous les points nécessaires selon
une routine de palpage automatique, et calcule le
rayon actif de la bille de palpage. Si une mesure
avec une rotation de 180° est possible, la TNC
calcule le désaxage
Vérifier les résultats (modifier les valeurs si
nécessaire)
Appuyer sur la softkey OK pour valider les valeurs
Appuyer sur la softkey FIN pour quitter la fonction
d'étalonnage
La machine doit avoir été préparée par le
constructeur pour pouvoir déterminer l'excentrement
de la bille de palpage.
Consultez le manuel de votre machine.
Afficher la valeur d'étalonnage
La TNC mémorise la longueur effective et le rayon effectif du
palpeur dans le tableau d'outils. La TNC mémorise le désaxage du
palpeur dans le tableau des palpeurs, dans les colonnes
CAL_OF1
(axe principal) et
CAL_OF2 (axe secondaire). Pour afficher les
valeurs mémorisées, appuyez sur la softkey du tableau palpeurs.
Assurez-vous que le bon numéro d'outil est
actif lorsque vous utilisez le palpeur et ce,
indépendamment du fait que le cycle soit exécuté en
mode Automatique ou Manuel.
Pour de plus amples informations sur le tableau des
palpeurs, veuillez consulter le Manuel d'utilisation,
Programmation des cycles.
