La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
11.2
11
TNC 320 | Manuel d'utilisation Programmation DIN/ISO | 9/2013
329

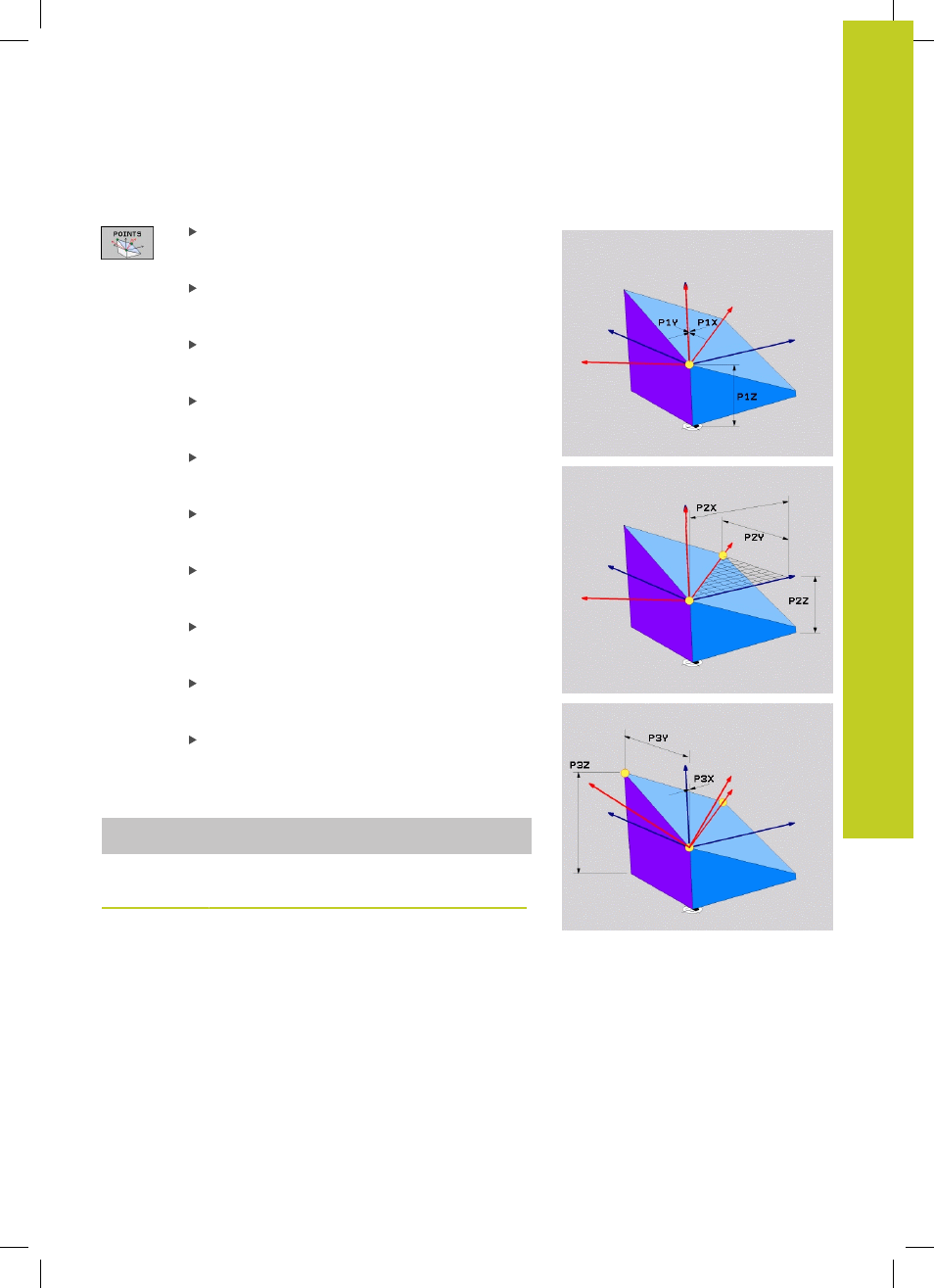

Paramètres à introduire
Coordonnée X du 1er point du plan ? :
coordonnée X
P1X du premier point du plan
(voir fig. en haut, à droite)
Coordonnée Y du 1er point du plan ? :
coordonnée Y
P1Y du premier point du plan
(voir fig. en haut, à droite)
Coordonnée Z du 1er point du plan ? :
coordonnée Z
P1Z du 1er point du plan
(voir fig. en haut, à droite)
Coordonnée X du 2ème point du plan ? :
coordonnée X
P2X du 2ème point du plan
(voir fig. au centre, à droite)
Coordonnée Y du 2ème point du plan ? :
Coordonnée Y
P2Y du 2ème point du plan
(voir fig. au centre, à droite)
Coordonnée Z du 2ème point du plan ? :
coordonnée Z
P2Z du 2ème point du plan
(voir fig. au centre, à droite)
Coordonnées X du 3ème point du plan ? :
Coordonnée X
P3X du 3ème point du plan
(voir fig. en bas, à droite)
Coordonnées Y du 3ème point du plan ? :
Coordonnée Y
P3Y du 3ème point du plan
(voir fig. en bas, à droite)
Coordonnée Z du 3ème point du plan ? :
coordonnée Z
P3Z du 3ème point du plan
(voir fig. en bas, à droite)
Poursuivre avec les propriétés de positionnement
voir "Définir le comportement de positionnement
de la fonction PLANE", Page 333
Séquence CN
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X
+0 P3Y+41 P3Z+32.5 .....
Abréviations utilisées
Abréviation Signification
POINTS
de l'anglais points = points
