Test de programme et Exécution de programme
14.1 Graphiques
14
414
TNC 320 | Manuel d'utilisation Programmation DIN/ISO | 9/2013

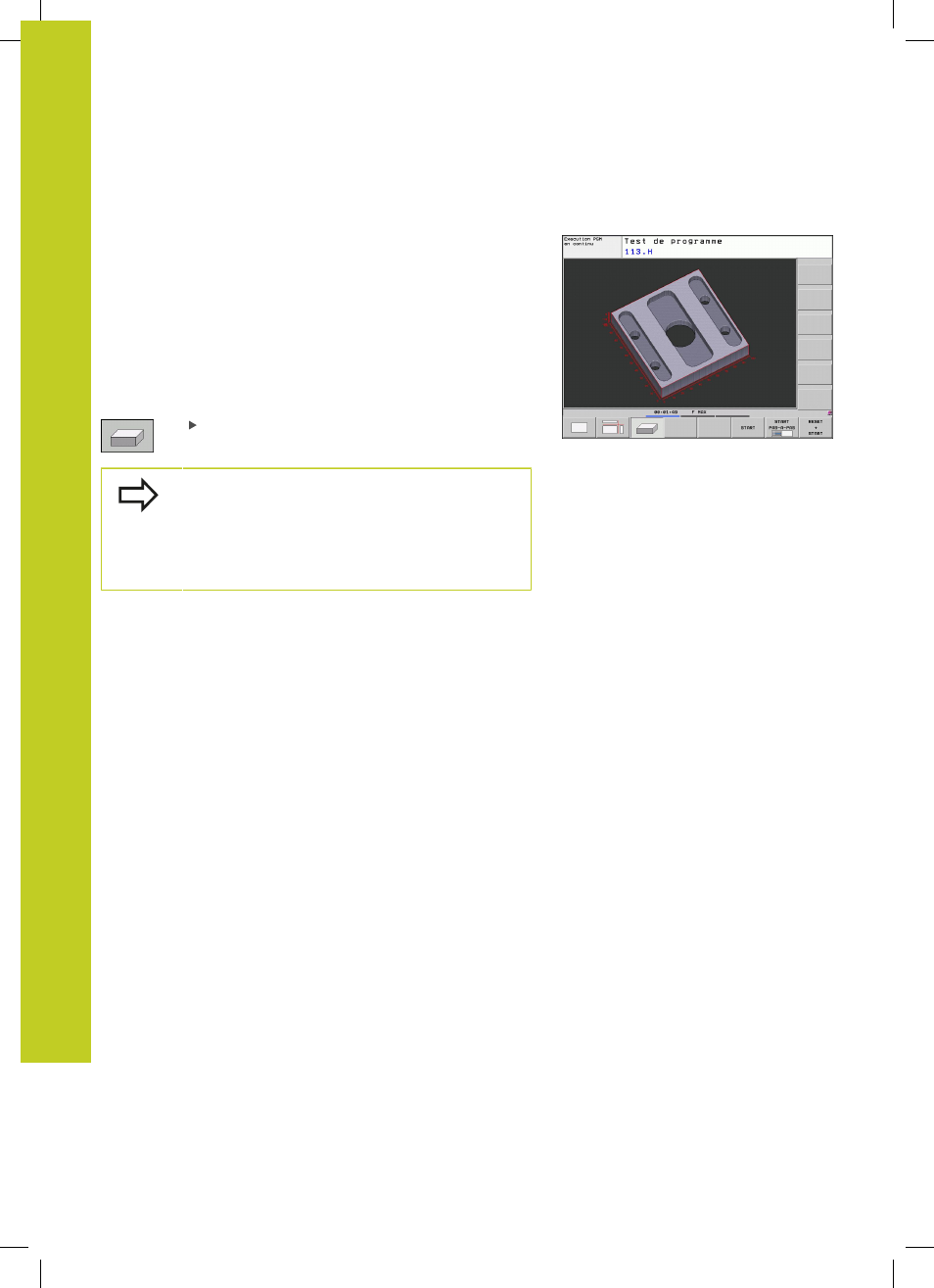

Représentation 3D
La TNC représente la pièce dans l’espace.
Avec les softkeys, vous pouvez faire pivoter la pièce 3D autour
de l'axe vertical ou la faire basculer autour de l'axe horizontal. Si
une souris est connectée à votre TNC, vous pouvez également
exécuter cette fonction en maintenant enfoncée la touche droite de
la souris.
Au début de la simulation graphique, vous pouvez représenter les
contours de la pièce brute sous forme de cadre.
Les fonctions zoom sont disponibles en mode Test de programme,
voir "Agrandissement de la découpe", Page 416.
Sélectionner la représentation 3D avec les
softkeys.
La vitesse de simulation 3D dépend de la longueur
de l'arête de coupe (colonne
LCUTS du tableau
d'outils). Si 0 est introduit dans
LCUTS (configuration
par défaut), la simulation est calculée avec une
longueur d'arête infinie, ce qui entraîne une durée de
traitement élevée.
