Graphismes et affichages d'état

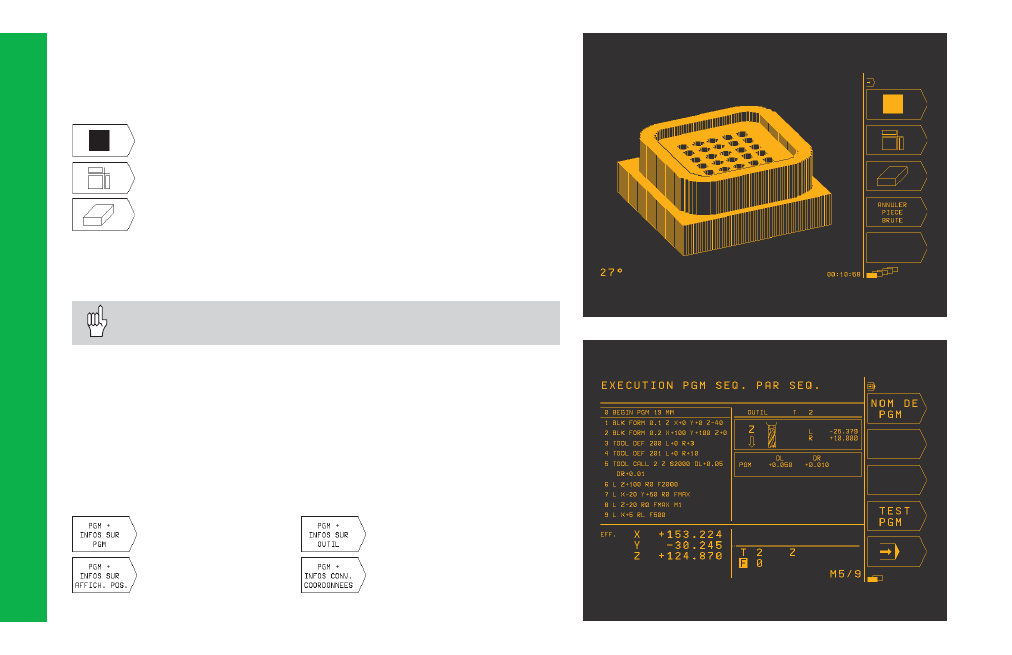

Graphisme de test
En mode de fonctionnement test de programme, la TNC peut simuler
graphiquement une opération d’usinage. Les représentations
graphiques suivantes sont sélectionnables par softkey:
Vue de dessus
Représentation en 3 plans
Représentation 3D
Affichages d’état
Sélectionner la répartition de l’écran de manière à afficher l’état
souhaité!
Dans les modes de fonctionnement Exécution de programme, la partie
inférieure de l’écran affiche les informations relatives à
• la position de l’outil
• l’avance
• les fonctions auxiliaires actives
D’autres informations relatives à l’état peuvent être affichées par
softkeys dans la fenêtre droite de l’écran:
Informations sur
le programme
Positions d’outil
Données d’outil
Conversions de
coordonnées
