Ccycles de perçage
11 CYCL DEF 204 CONTRE-PERCAGE
Q200 = 2 ;DISTANCE D'APPROCHE
Q249 = +5 ;PROFONDEUR CONTRE-PERCAGE
Q250 = 20 ;EPAISSEUR MATERIAU
Q251 = 3,5 ;COTE EXCENTRIQUE
Q252 = 15 ;HAUTEUR DE LA DENT
Q253 = 750 ;AVANCE PREPOSITIONNEMENT
Q254 = 200 ;AVANCE CONTRE-PERCAGE
Q255 = 0,5 ;TEMPORISATION
Q203 = +0 ;COORD. SURFACE PIECE
Q204 = 50 ;2. DIST. D'APPROCHE
Q214 = 1 ;SENS DEGAGEMENT

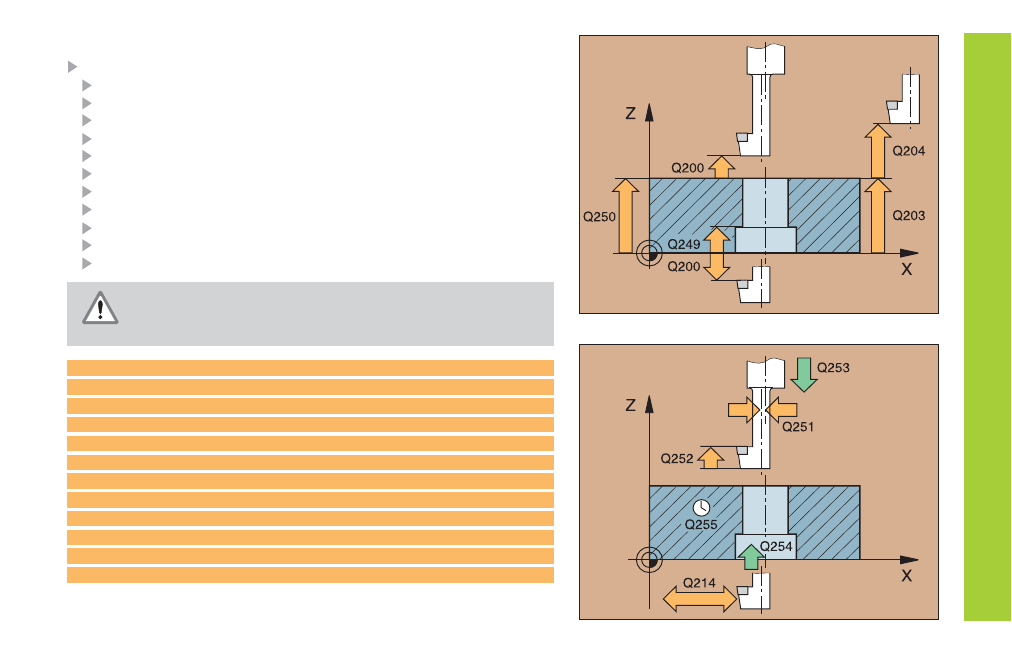

CONTRE-PERCAGE (204)
CYCL DEF: sélection du cycle 204 CONTRE-PERCAGE
Distance d'approche: Q200
Profondeur de contre-perçage: Q249
Epaisseur matériau: Q250
Cote excentrique: Q251
Hauteur de la dent: Q252
Avance de prépositionnement: Q253
Avance contre-perçage: Q254
Temporisation au fond du perçage: Q255
Coord. surface de la pièce: Q203
2ème distance d'approche: Q204
Sens du dégagement (0/1/2/3/4): Q214
• Danger de collision! Sélectionner le sens du dégagement
de manière à ce que l'outil s'éloigne du fond du trou!
• N'utiliser ce cycle qu'avec des outils pour usinage en tirant!
