Poches, tenons et rainures

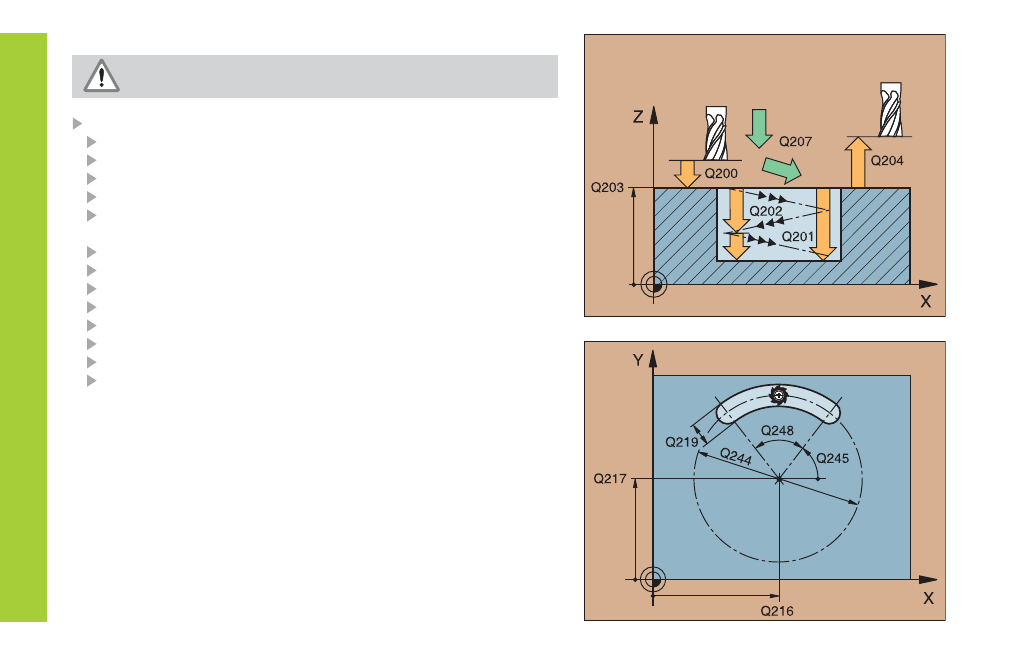

RAINURE CIRCULAIRE (211)
Le diamètre de la fraise ne doit pas être supérieur à la largeur
de la rainure ni inférieur au tiers de la largeur de la rainure!
CYCL DEF: Sélectionner le cycle 211 RAINURE CIRCULAIRE
Distance d'approche: Q200
Profondeur: Distance surface pièce – fond du trou: Q201
Avance de fraisage: Q207
Profondeur de passe: Q202
Operation d'usinage (0/1/2) ébauche et finition, ébauche
seulement, finition seulement: Q215
Coord. surface de la pièce: Q203
2ème distance d'approche: Q204
Centre 1er axe: Q216
Centre 2ème axe: Q217
Diametre du cercle gradue: Q244
2ème cote: Q219
Angle initial de la rainure: Q245
Angle d'ouverture de la rainure: Q248
La TNC positionne l'outil automatiquement dans l'axe d'outil et dans le
plan d'usinage. Lors de l'ébauche, l'outil plonge dans la matière en
effectuant un mouvement pendulaire hélicoïdal d'une extrêmité à
l'autre de la rainure. Le pré-perçage n'est donc pas nécessaire .
