1 8

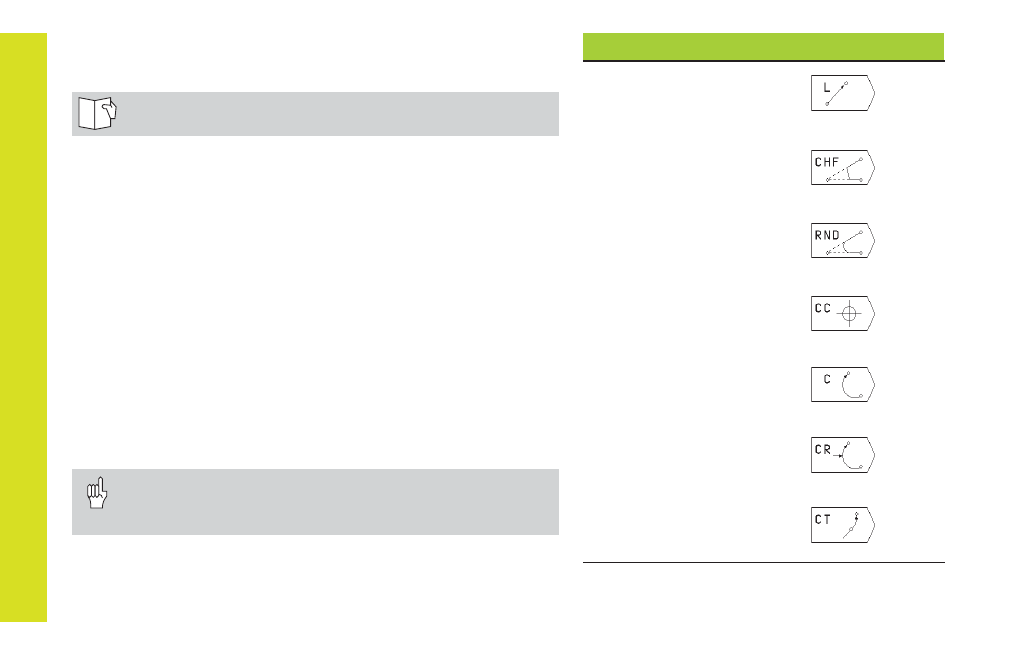

Fonctions de contournage
Page 19
Page 22
Page 21
Page 21
Page 23
D r o i t e
Chanfrein entre deux droites
Arrondi d'angle
Introduire centre de cercle
ou coordonnées polaires
Trajectoire circulaire
autour du centre de cercle CC
Trajectoire circulaire de
rayon déterminé
Trajectoire circulaire avec
raccordement tangentiel
à l'élément de contour précédent
Page 20
Page 20
Fonctions de contournage pour
séquences de positionnement
Cf. „Programmation: programmer les contours”.
C o n v e n t i o n
Par principe, on programme toujours un déplacement d'outil en
supposant que l'outil se déplace alors que la pièce reste immobile.
Introduction des positions nominales
Les positions nominales peuvent être introduites en coordonnées
cartésiennes ou polaires, aussi bien en absolu qu'en incrémental, ou en
mixant l'absolu et l'incrémental.
Contenu de la séquence de positionnement
Une séquence de positionnement complète comprend:
• Fonction de contournage
• Coordonnées du point final de l'élément de contour
(position nominale)
• Correction de rayon RR/RL/R0
• Avance F
• Fonction auxiliaire M
Au début d'un programme d'usinage, l'outil doit toujours être
positionné de telle manière qu'il ne puisse en aucun cas
endommager l'outil ou la pièce!
Fonctions de contournage
