Alignement de la roue arrière
AVERTISSEMENT ! Lorsqu’il est déformé, l’essieu arrière peut endommager la courroie d’entraîne-
ment, ce qui peut entraîner une défaillance de la courroie et vous faire perdre le contrôle de la motocy-
clette.
1. Élevez et soutenez la partie arrière de la motocyclette pour que la roue soit légèrement
au-dessus du sol. Utilisez un support pour motocyclette approprié placé solidement sous
le châssis.
2. Mettez la boîte de vitesses au point mort.
3. Les régleurs d’essieu ou plaques portent des
repères estampés pour vérifier un bon aligne-
ment des roues. Vérifiez la position des
repères d’alignement par rapport au repère
estampé sur le bras oscillant. Les repères
doivent avoir la même position des deux côtés
de la roue.
4. Pour régler l’alignement de la roue arrière,
desserrez l’écrou d’essieu arrière d’environ un
tour et demi.
Conseil : Tournez les régleurs d’essieu d’environ
1/16 de tour à la fois et surveillez l’aligne-
ment de la roue au fur et à mesure.
5. Utilisez une douille longue de 14 mm pour
tourner l’écrou de réglage.
6. Tournez l’écrou vers l’intérieur (sens horaire)
pour faire reculer l’essieu et vers l’extérieur
(sens antihoraire) pour faire avancer l’essieu.
Conseil : Si les vis du régleur ou les écrous sont tour-
nés vers l’EXTÉRIEUR, poussez la roue et
l’essieu vers l’avant pour vous assurer que
les extrémités des vis de réglage ou les
écrous sont calés sur l’extrémité du bras
oscillant, avant de vérifier l’alignement ou le
fléchissement de la courroie.
7. Après chaque réglage, revérifiez l’alignement de la roue arrière. Réglez à nouveau selon
le besoin, jusqu’à ce que l’alignement et la tension de la courroie d’entraînement soient
corrects, avant de continuer. Consultez la page 54.
8. Serrez l’écrou d’essieu.
Couple : 88 N·m (65 lb·pi)
9. Revérifiez la tension et l’alignement de la courroie d’entraînement après le serrage de
l’essieu. Si ce n’est pas le cas, répétez les étapes 4 à 8.
10. Pompez la pédale de frein arrière à plusieurs reprises pour rajuster le jeu des plaquettes
de frein.

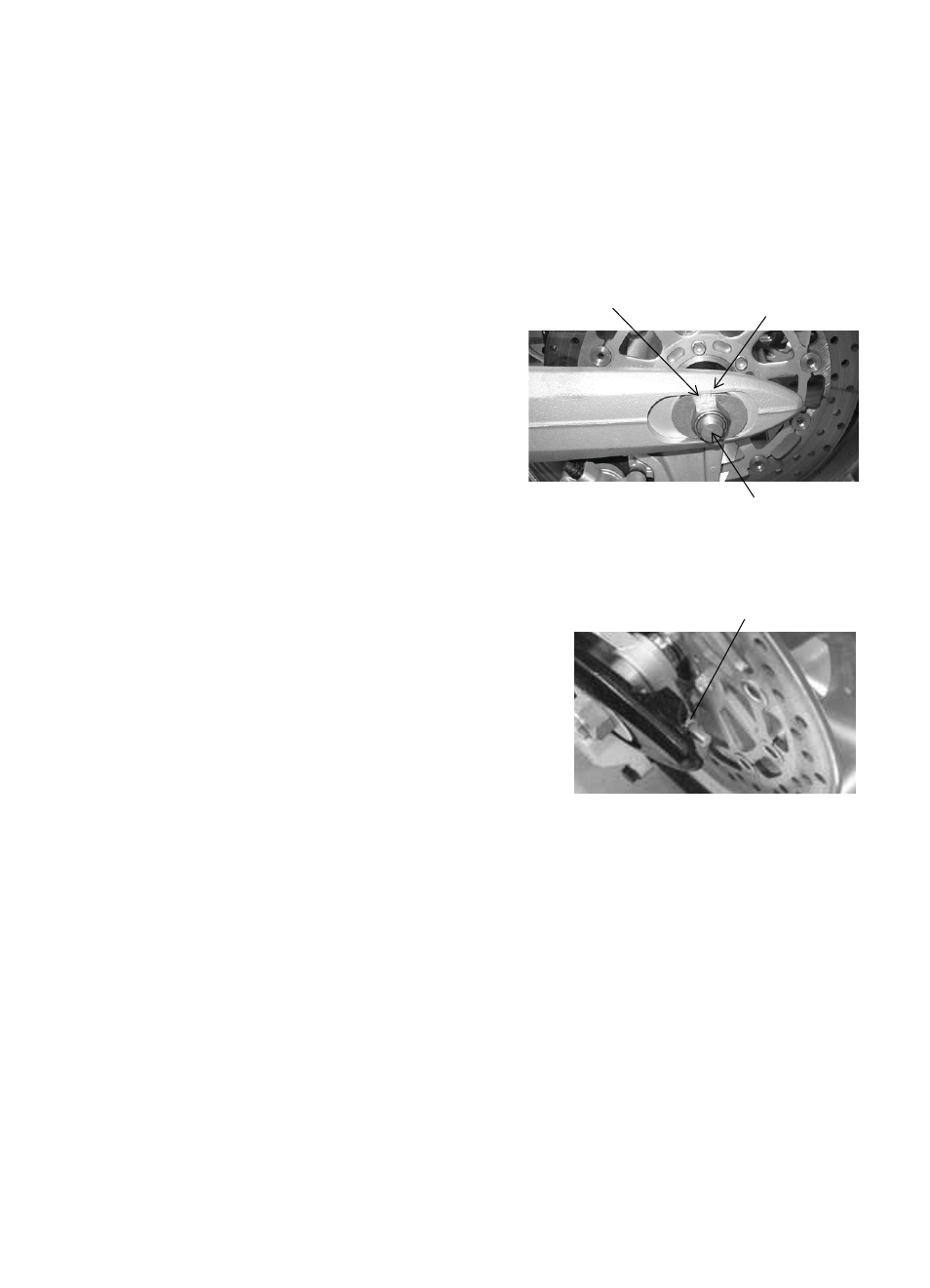

Marques estampées
Écrou d’essieu
Repère du bras
oscillant
Écrou de réglage
de l’essieu
