Manuel d’utilisation des pompes Watson-Marlow 520UN IP66/NEMA 4X 54
21.2 Câblage
Il incombe à l’utilisateur d’assurer la sécurité et le bon fonctionnement de la pompe
en mode contrôle à distance ou automatique.
Les lignes 0 V de cette pompe sont communes et isolées par transformateur secteur
de la terre (terre flottante). Elle peut être connectée à une ligne 0 V isolée ou à des
interfaces 0 V mises à la terre.

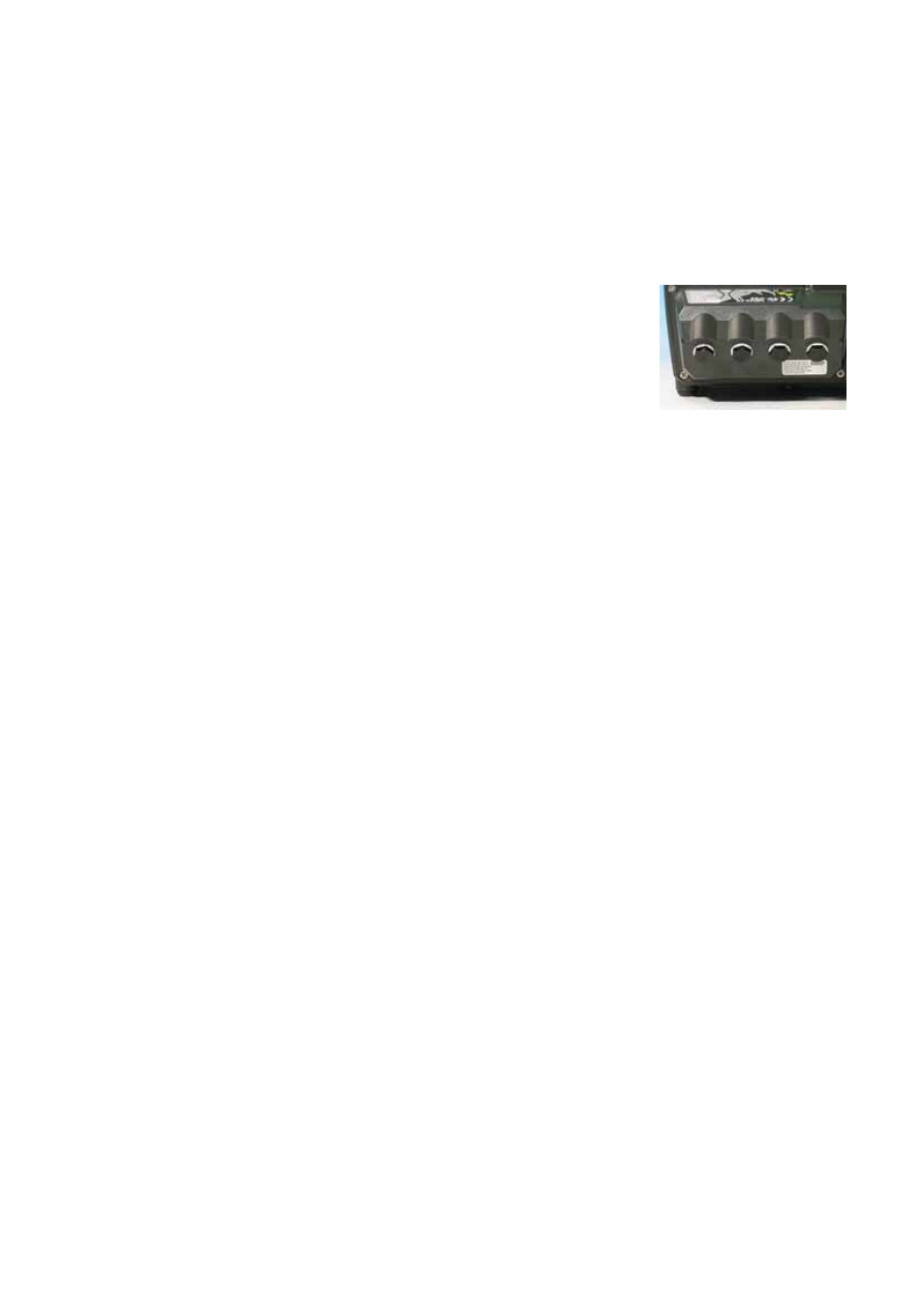

L’entrée du câble dans le module se fait au
moyen de quatre presse-étoupes de câble
étanches (max.). Ceux-ci peuvent être fixés à
la place des bouchons d’étanchéité dont le
module est équipé à l’arrière, pour
l’expédition de la pompe.
Le nombre de presse-étoupes nécessaires
dépend du nombre de câbles de connexion
requis et du jugement de l’installateur. De manière standard, quatre presse-étoupes
de câble M16 sont fournis avec la pompe.
Conducteurs de cordon de contrôle recommandés pour les blocs de bornes :
métrique = 0,14 mm
2 – 2,5 mm 2 solide et 0,14 mm 2 – 1,5 mm 2 toronné. Etats-Unis
= 26 AWG – 14 AWG solide et 26 AWG – 16 AWG toronné. Câble : circulaire.
Diamètre extérieur max./min. pour assurer l’étanchéité au passage du presse-
étoupe standard : 9,5 mm-5 mm. La section du cordon doit être circulaire pour
assurer l’étanchéité du joint.
Pour obtenir la protection CEM, il convient d’utiliser un câble de contrôle blindé. Le
blindage doit être doté d’une terminaison sur l’une des vis de montage du circuit
imprimé, ou sur le connecteur adjacent à cosse rectangulaire (s’il est présent).
Pour améliorer la protection CEM dans des environnements extrêmement bruyants,
il convient d’utiliser des câbles blindés en conjonction avec des presse-étoupes
étanches en métal CEM. Ceux-ci doivent être reliés à la terre sur le module en
ajoutant un écrou M16x1,5 à bords dentelés pour assurer un contact approprié avec
l’intérieur du module. Pour accéder à l’intérieur du module, il faut déposer la carte
de circuits imprimés du module : celle-ci est maintenue par deux vis de fixation, qui
peuvent être dévissées et replacées au moyen d’un tournevis cruciforme. Prenez les
précautions antistatiques d’usage pour manipuler les cartes de circuits imprimés.
