Manuel d’utilisation des pompes Watson-Marlow 520UN IP66/NEMA 4X 33
16.2 Analogique
Lorsque la pompe est sous contrôle à distance, elle surveille le signal analogique en
provenance du système de contrôle à distance de l’opérateur sur la borne i/p du con-
necteur analogique 1 à l’arrière de la pompe dans les plages 4-20 mA ou 0-10 V.
L’option Analogiq dans le menu Setup permet à l’utilisateur de configurer la pompe de
manière à fonctionner avec son système de contrôle à distance.

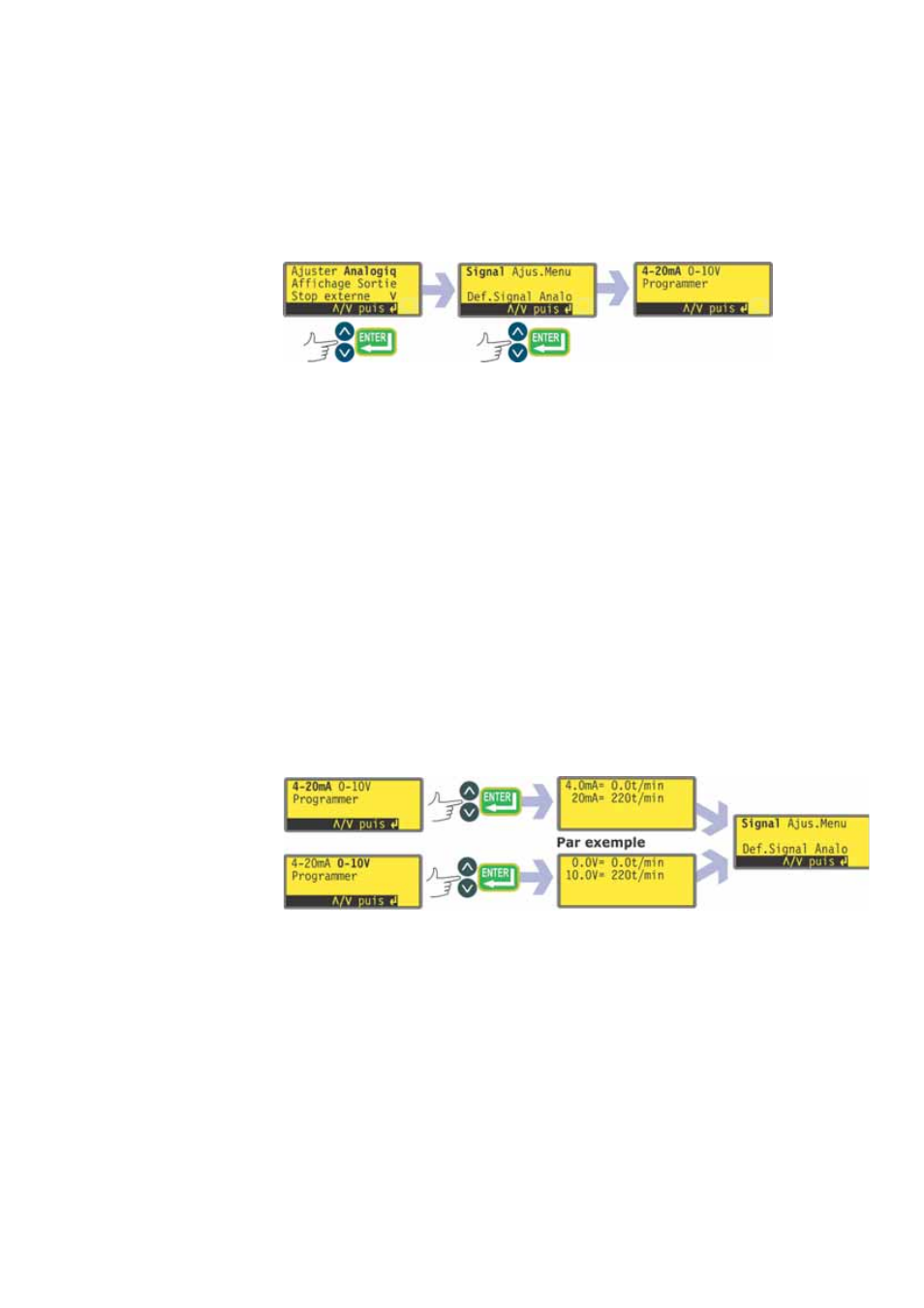

Sélectionnez Analogiq dans le menu du Setup en utilisant les touches HAUT
ou BAS et en appuyant sur la touche ENTRÉE pour valider votre choix.
Trois options sont affichées : Signal, Ajus. et Menu.
Signal permet à l’utilisateur d’indiquer au logiciel de la pompe le type de signal util-
isé ou de choisir l’option programme. S’il sélectionne Programmer dans le menu
suivant, l’opérateur peut choisir le type d’entrée et indiquer à la pompe les vitesses
de fonctionnement en réponse au signal de contrôle de processus élevé ou bas.
Référez-vous à Entrée.
Ajus. affiche le menu Ajuster décrit ci-dessus. Référez-vous à la section 16.1
Ajuster.
Menu ramène l’opérateur à la première section du menu Setup. Référez-vous à la
section 16 Setup.
Signal
Sélectionnez Signal en utilisant les touches HAUT ou BAS et appuyez sur la
touche ENTRÉE pour valider votre choix.
La pompe offre deux options supplémentaires : 4-20 mA et 0-10 V. Effectuez
une sélection en utilisant les touches HAUT ou BAS et appuyez sur la touche
ENTRÉE pour valider votre choix.
La pompe configure le matériel et les données de réponse spécifiées en usine et
affiche brièvement un écran de confirmation. L’opérateur est ramené à l’affichage
de Setup analogique.
L’opérateur peut également sélectionner Programmer pour configurer la pompe afin
qu’elle réponde à un programme spécifique pourvu qu’il respecte la plage de signaux
comprise dans les limites indiquées ci-dessus.
