16.1 Ajuster
Lorsque la pompe est sous contrôle à distance, elle suit le signal analogique en
provenance du système de contrôle à distance de l’opérateur sur la borne i/p du
connecteur analogique 1 à l’arrière de la pompe dans les plages 4-20 mA ou 0-10 V.
L’option de Setup Ajuster sert à étalonner la pompe sur un système de contrôle
analogique. Vous pouvez accéder directement à la séquence depuis le menu Setup
ou le menu Setup analogique.

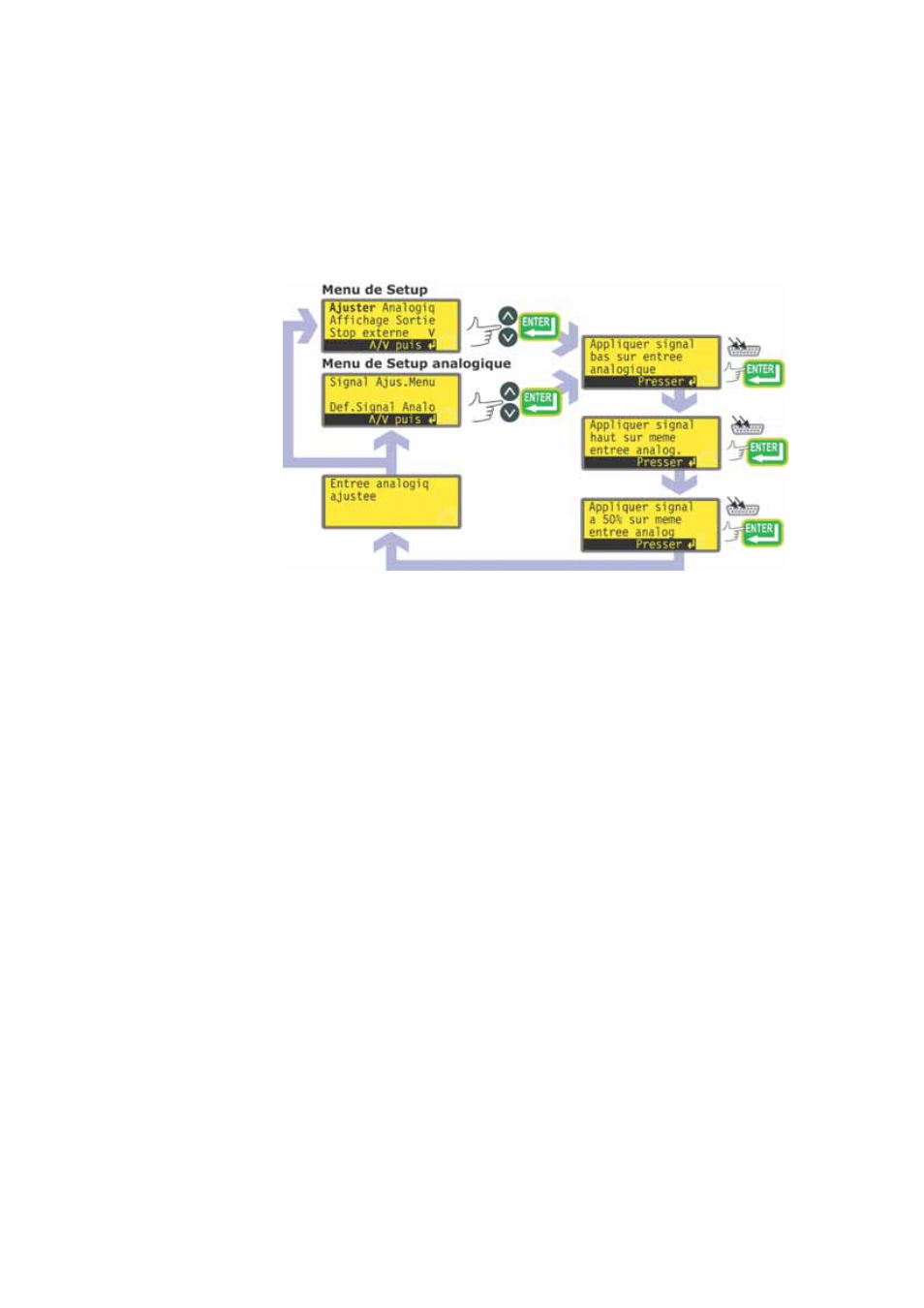

Sélectionnez Ajuster dans le menu du Setup ou le menu du Setup analogique
en utilisant les touches HAUT ou BAS et en appuyant sur la touche ENTRÉE
pour valider votre choix.
Appliquez le signal analogique de processus bas à la borne i/p du connecteur
analogique 1 comme indiqué sur l’écran. Référez-vous à la section 16.2
Analogique. Pendant qu’un signal est en cours de communication, appuyez sur
la touche ENTRÉE pour enregistrer le signal comme point d’étalonnage.
Appliquez le signal de contrôle maximum. Pendant qu’un signal est en cours de
communication, appuyez sur la touche ENTRÉE pour enregistrer le signal
comme point d’étalonnage.
Appliquez 50 % du signal de contrôle maximum. Pendant qu’un signal est en
cours de communication, appuyez sur la touche ENTRÉE pour enregistrer le
signal comme point d’étalonnage.
En cas d’erreur, l’opérateur peut appuyer sur la touche STOP à n’importe quel
moment de la séquence et la pompe affiche l’écran précédent.
La dernière activation de la touche ENTRÉE commande à la pompe d’afficher
un écran de confirmation puis de réafficher l’écran sur lequel a été saisie la
séquence d’ajustage : le menu Setup ou le menu Setup analogique.
La pompe calcule ensuite une réponse linéaire pour les signaux bas à moyen et
moyen à élevé et enregistre les résultats sous forme de nouveau graphe
d’étalonnage d’entrée analogique.
Si l’un des trois signaux reçus correspond, un écran d’avertissement s’affiche avant
l’affichage de l’écran de confirmation et l’ajustage est ignoré.
Remarque : En appliquant le signal de contrôle de processus maximum lorsque le
minimum est requis et inversement, une réponse inverse peut être configurée.
