Manuel d’utilisation pour les pompes Watson-Marlow 620DiN, 620Di 81
20.8 Tensions d’alimentation

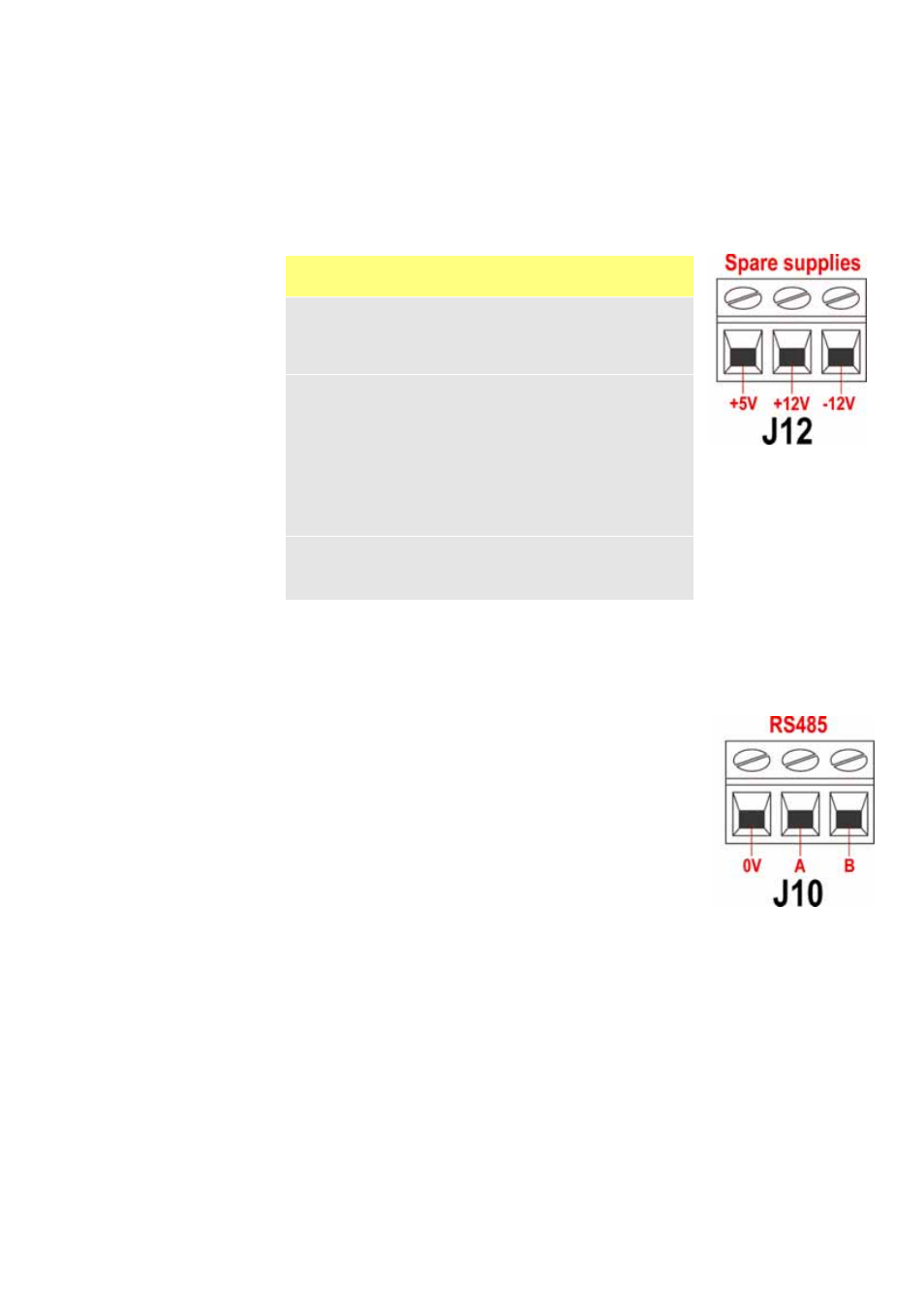

Une source de tension appropriée est disponible si nécessaire sur chaque connecteur. De
plus, on peut se servir des alimentations du connecteur de Réserve (J12).
Dans le tableau ci-dessous, “Charge max.” est la charge totale maximum sur chaque
alimentation, quel que soit le nombre de connexions.
Remarque : Toutes les sources d’alimentation CC sont stabilisées.
20.9 Entrée RS485
Connectez votre liaison réseau à J10 en utilisant un câble blindé
à paire torsadée : A sur A, B sur B, blindage sur 0 V. Assurez-
vous que la pompe est configurée pour fonctionner sous contrôle
réseau. Il est possible de contrôler plusieurs pompes à partir du
même signal RS485 : connectez toutes les pompes en parallèle.
Référez-vous à la section 22 Contrôle et utilisation du réseau.
Tension CC
Charge
max
Utilisation typique
+5 V 10 mA
Tension d’alimentation des entrées
utilisant le commutateur à distance.
Alimentation possible pour les sorties
si seulement 5 V sont requis.
+12 V 10 mA
Tension d’alimentation possible des
entrées utilisant le commutateur à
distance.
Tension d’alimentation possible pour
les sorties. Tension d’alimentation pour
le détecteur de fuite de tube Watson-
Marlow.
Tension d’alimentation (-12 V
également requis) pour le commutateur
de proximité Watson-Marlow.
-12 V 10 mA
Tension d’alimentation (+12 V
également requis) pour le commutateur
de proximité Watson-Marlow.
