Manuel d’utilisation pour les pompes Watson-Marlow 620DiN, 620Di 62
Si Sortie 1 est choisie, la pompe affiche le menu Sorties.
Si vous sélectionnez Général ou Fuite à l’aide des touches HAUT et BAS et
confirmez en appuyant sur la touche ENTRER, cette option est configurée sur la
Sortie 1, un écran de confirmation est affiché et l’opérateur est ramené à l’écran
de Sélection de sortie.
En sélectionnant Mar./Arr., Direction, Net/Man, Dosage ou Lot au moyen des
touches HAUT et BAS et en confirmant votre choix en appuyant sur ENTRER des
écrans s’affichent qui permettent à l’utilisateur d’assigner Marche à Elevé ou Bas,
sens horaire à Elevé ou Bas, Net à Elevé ou Bas, Dosage à Elevé ou Bas, et
Série à Elevé ou Bas respectivement. Faites votre sélection à l’aide des touches
HAUT et BAS et appuyez sur ENTRER pour confirmer. L’option choisie est
configurée sur la Sortie 1. La pompe affiche un écran de confirmation et ramène
l’utilisateur à l’écran de Sélection de sortie. Un exemple est proposé ici.
L’opérateur peut configurer Sortie 2, Sortie 3 et Sortie 4 de la même manière ou
choisir Sortir.
Si la touche STOP est activée pendant le réglage, le réglage de sortie précédent est
conservé et la pompe réaffiche l’écran de Sélection de sortie.
Si la touche Sortir est sélectionnée, la pompe ramène l’opérateur au deuxième
écran du menu Setup.
19.11 Arrêt à distance
La pompe 620DiN peut être démarrée et arrêtée à l’aide d’un commutateur à distance
entre la borne 5 V et la borne i/p de l’entrée marche/arrêt, sur la base ouvert=marche
ou ouvert=arrêt. Elle peut également fonctionner avec une entrée logique entre 5 V et
24 V sur la borne i/p de l’entrée marche/arrêt. Si la commutation à distance est inhibée,
ni les entrées de signaux de sens de rotation ni les signaux de marche/arrêt n’affecteront
le statut de la pompe.
La pompe 620Di peut être arrêtée ou lancée en utilisant un commutateur de contrôle à
distance entre la broche 7 et la broche 19, sur la base ouvert=marche ou ouvert=arrêt.
Elle fonctionne également avec une entrée logique entre 5 V et 24 V sur la broche 7. Si
la commutation à distance est inhibée, ni les entrées de signaux de sens de rotation ni
les signaux de marche/arrêt n’affecteront le statut de la pompe.
Sortie 1-4 : Valeurs par défaut de première mise en marche
Sortie 1 Dosage = Elevé
Sortie 2 Sens de rotation Sens horaire = Elevé
Sortie 3 Net/Man Net = élevé
Sortie 4 Alarme générale

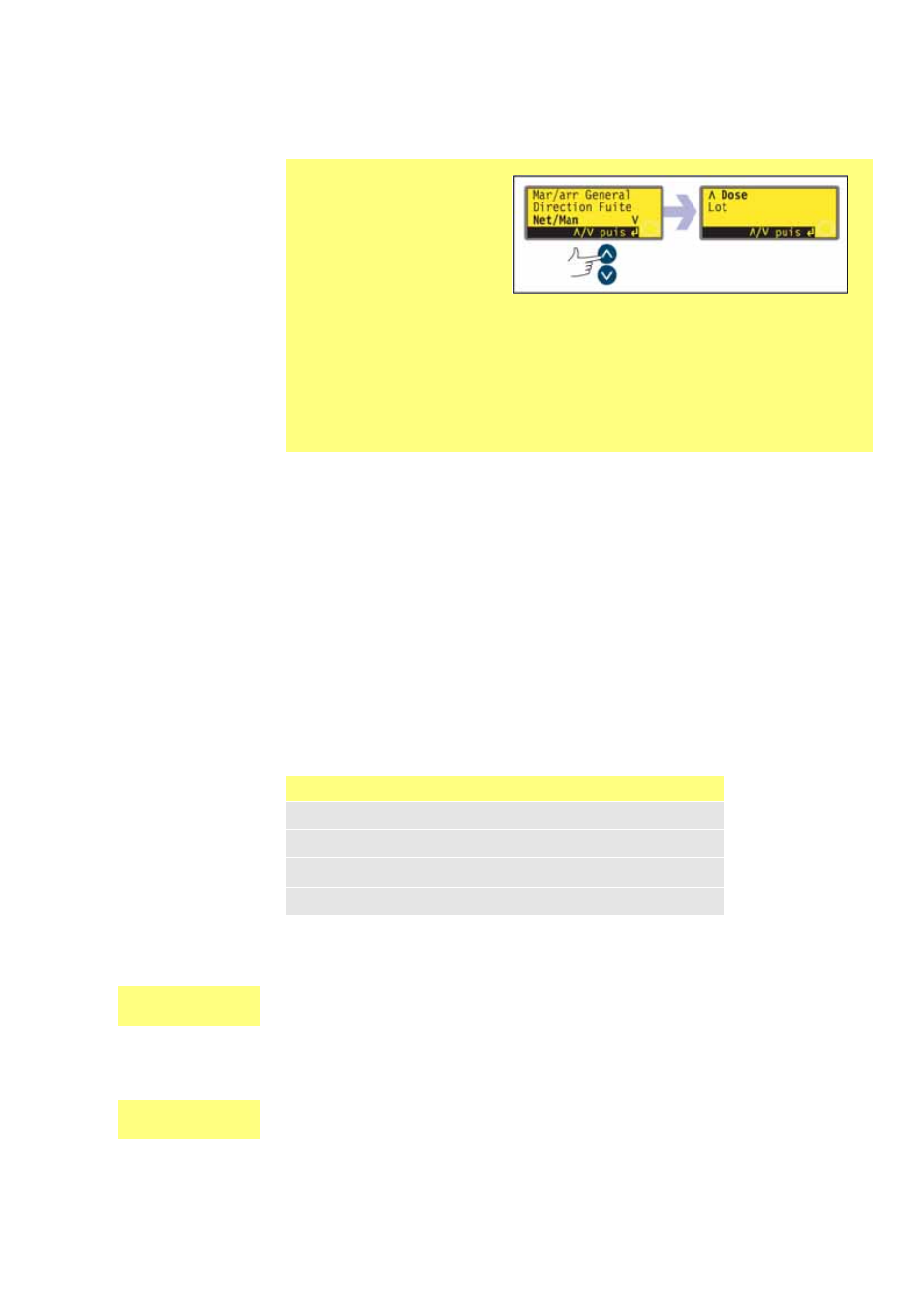

Le menu Sorties
comprend deux écrans.
Pour passer d’un écran à
un autre, appuyez de
manière répétée sur la
touche BAS. Chaque
élément est mis
successivement en
surbrillance jusqu’à ce
que le dernier élément soit sélectionné.
Appuyez à nouveau sur la touche BAS pour afficher l’écran suivant du
menu avec le premier élément en surbrillance.
Suivez la procédure inverse en utilisant la touche HAUT pour passer à une
option du premier écran du menu.
