Manuel d’utilisation pour les pompes Watson-Marlow 620DiN, 620Di

119

Deux tubes indépendants pour un pompage à deux canaux

Référez-vous aux illustrations de la section 31.4 Retrait et installation de 620L. Le
stator est fixé à la tête de pompe par des cames placées à sa droite et à sa gauche.
Les arbres à cames visibles à l’avant de la tête de pompe ont été meulés de sorte à
pouvoir utiliser une clé. Utilisez une clé AF de 10 mm ou 3/8in pour faire pivoter la
came droite à 180° dans le sens anti-horaire et la came gauche à 180° dans le sens
horaire. La position des butées de rotation indique lorsqu’elles sont complètement
fermées (troisième photo en partant de la gauche) et ouvertes (photo de droite).
Sortez le stator en le soulevant.

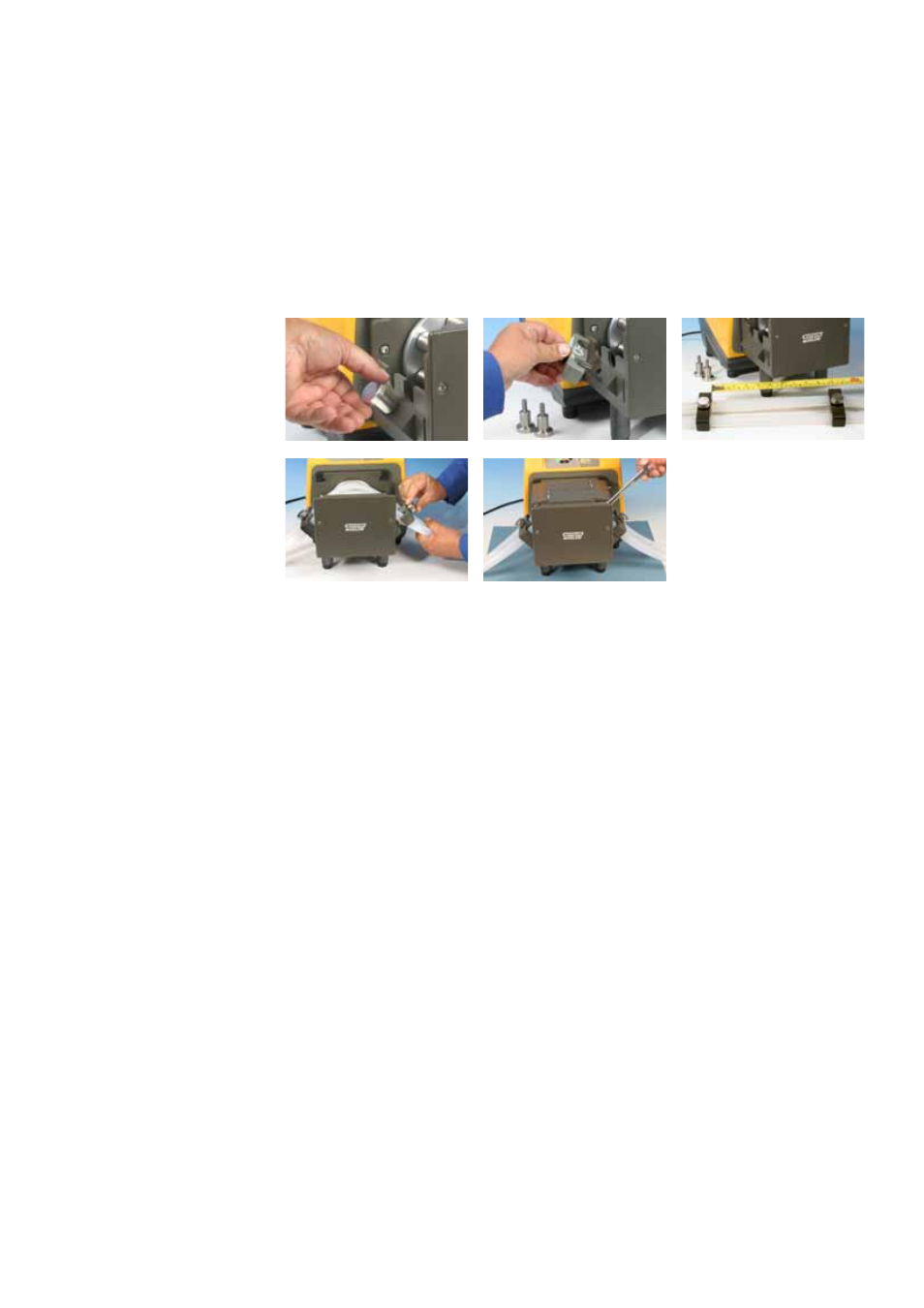

Devissez et retirez les crochets de fixation 625L. Les blocs de fixation servent à
maintenir le tube continu en place. Ils s’insèrent à la place des crochets de fixation.
Faites glissez les deux tubes sous les blocs de fixation appropriés. Distance entre les
blocs = 230 mm pour un diamètre allant jusqu’à 8 mm ; 240 mm pour un diamètre
compris entre 12 et 16 mm. Installez le bloc de fixation pour tube d’entrée à la
place du crochet de fixation 625L. Etirez les tubes par-dessus le rotor et placez le
deuxième bloc de fixation à la place de l’autre crochet de fixation 625L. Replacez le
stator comme indiqué à la section 33.4 Retrait et installation de 620L. Lorsque vous
utilisez du Marprene, il est important de vérifier la longueur du tube après 30
minutes de fonctionnement.

31.6 Entretien de 620L et 620LG

Vérifiez de temps à autre que les pièces mobiles peuvent bouger librement. En cas
d’éclaboussure de fluides agressifs sur la tête de pompe, nettoyez à l’aide d’un détergent
doux.

31.7 Réglage du stator pour 620L et 620LG

Le stator est réglé pour un tube de 4 mm d’épaisseur avec un diamètre maximum de 16
mm. Si des tubes non standard sont utilisés, il sera éventuellement nécessaire de
modifier ce réglage à l’aide de vis plates pour optimiser la performance. La garantie de
la pompe sera toutefois invalidée en cas de modification.
La valeur par défaut
spécifiée en usine est de 20,3 mm verticalement à partir du côté du rotor du stator
élastique jusqu’en haut du cache du stator.
