Manuel d’utilisation pour les pompes Watson-Marlow 620DiN, 620Di 75
Pour obtenir la protection CEM, il convient d’utiliser un câble de contrôle blindé. Le
blindage doit être relié à l’une des vis de montage du circuit imprimé, ou sur la connexion
adjacente à cosse rectangulaire (si présente).
Pour améliorer la protection CEM dans des environnements extrêmement bruyants, il
convient d’utiliser des câbles blindés en conjonction avec des presse-étoupes étanches
métalliques CEM. Ceux-ci doivent être reliés à la terre sur le module en ajoutant un écrou
M16x1,5 à bords dentelés pour assurer un contact approprié avec l’intérieur du module.
Pour accéder à l’intérieur du module, il faut déposer la carte de circuits imprimés du
module : celle-ci est maintenue par deux vis de fixation, qui peuvent être dévissées et
replacées au moyen d’un tournevis à tête en croix. Prenez les précautions antistatiques
d’usage pour manipuler les cartes de circuits imprimés.
Cordons convenant à l’utilisation générale : 300 V à tubulure PVC extra haute qualité,
avec une bonne résistance aux flammes et à l’humidité.
Cordons convenant à l’utilisation industrielle : 300 V à tubulure polyuréthane extra-
robuste, résistant à l’huile, aux carburants, aux solvants et à l’eau.
Pour faciliter le câblage, il est conseillé de ne pas dépasser 8 conducteurs par câble. Par
souci de clarté, seuls deux conducteurs sont illustrés ici.

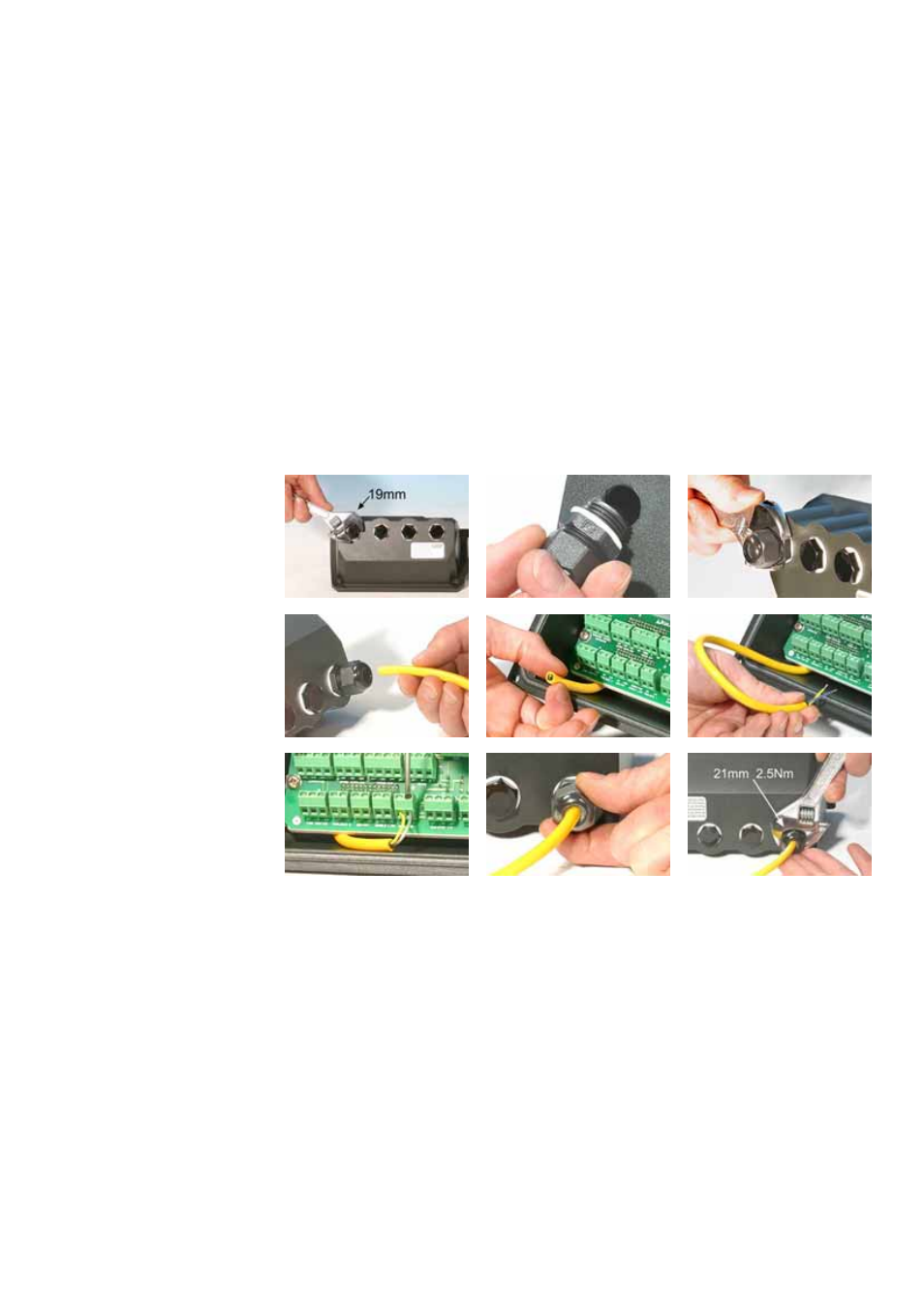

Utilisez une clé de 19 mm pour dévisser le bouchon d’étanchéité. Jetez la rondelle
d’étanchéité en nylon.
Vissez l’un des presse-étoupes M16x1,5 fournis à la place du bouchon, en utilisant
la nouvelle rondelle d’étanchéité en nylon qui est fournie. Serrez le presse-étoupe à
2,5 Nm pour assurer l’étanchéité, en utilisant une clé de 21 mm. Si vous utilisez un
presse-étoupe différent, il doit assurer une étanchéité à l’eau IP66.
Desserrez le dessus du presse-étoupe (sans l’enlever) et faites passer le cordon
dans le presse-étoupe. Une fois qu’il a dépassé le presse-étoupe, continuez à
pousser sur le cordon pour l’enfiler.
La forme du module à l’intérieur est conçue pour guider le cordon en évitant la carte
à circuits imprimés. Si vous continuez à pousser, le cordon sera enfilé assez loin
pour vous permettre de l’attraper avec les doigts à l’intérieur du module.
Tirez sur le cordon qui doit être suffisamment long pour atteindre les connecteurs
voulus. Prévoyez un peu de surplus.
Dénudez le fourreau extérieur et retirez 5 mm d’isolant sur les conducteurs. Pas
d’étamage ou de ferrule requis. Remarque : Si le cordon utilisé est très raide ou
d’un diamètre important, il pourrait s’avérer plus pratique de dénuder le fourreau
