EH222 D et Unité de condensation
Manuel de l'utilisateur de la Machine à glaçons du côté inférieur à distance
Octobre 2014
Page 31

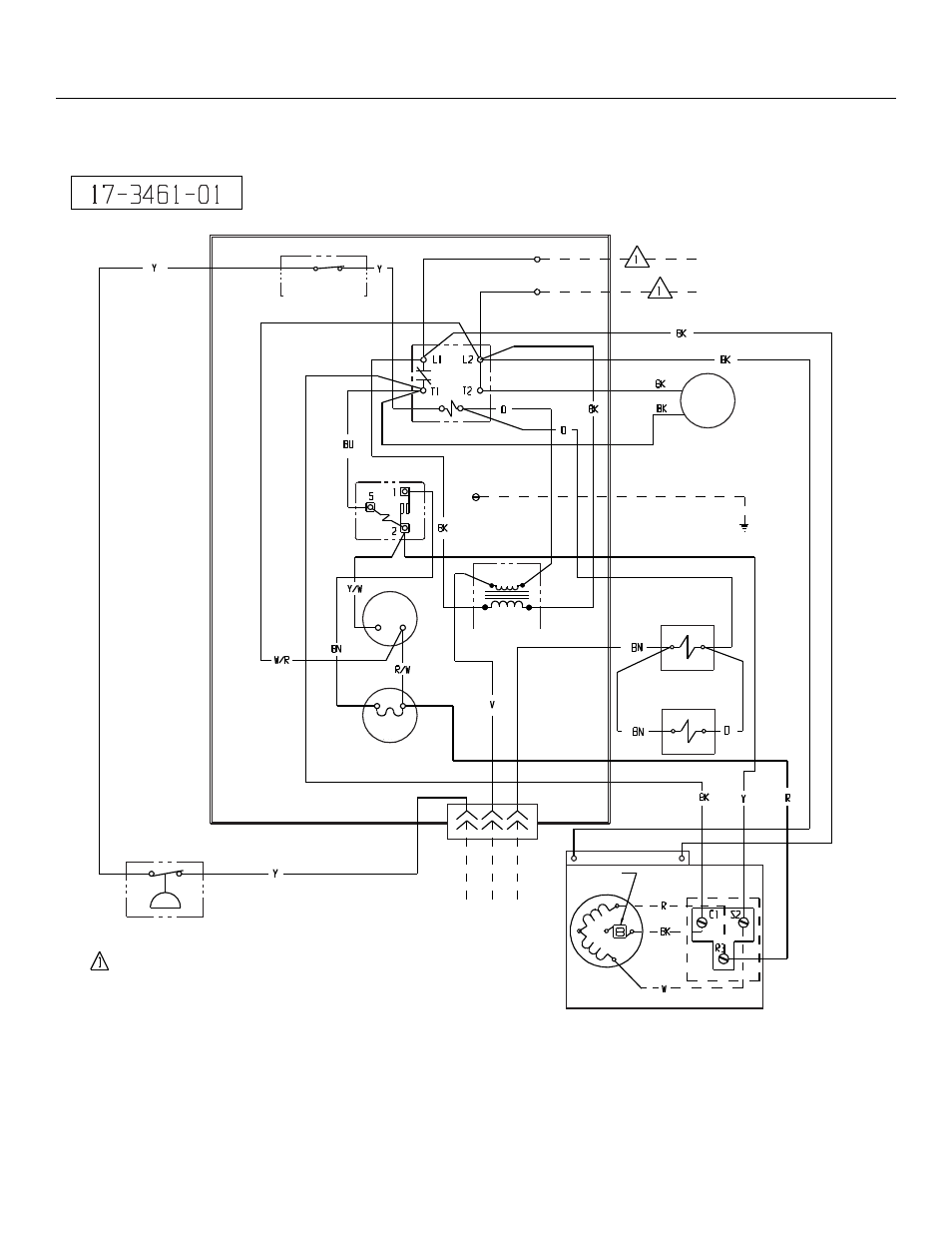

Schéma de câblage monophasé ECC
UTILISEZ SEULEMENT DES CONDUCTEURS DE CUIVRE
COMMUTATEUR
DU COMPRESSEUR
ALIMENTATION ÉLECTRIQUE : VOIR LA PLAQUE
D’IDENTIfICATION POUR LES EXIGENGES DE
LA TENSION ADÉQUATE ET LA GROSSEUR
MAXIMALE DU fUSIBLE
PROTECTEUR
INTERNE
CONTRÔLE DE LA
PRESSION ÉLEVÉE
LES LIGNES POINTILLÉES INDIQUENT LE CÂBLAGE SUR LE TERRAIN QUI DOIT
ÊTRE INSTALLÉ SELON LE CODE ÉLECTRIQUE NATIONAL ET TOUS LES CODES
LOCAUX ET ÉTATIQUES/PROVINCIAUX.
24 VOLTS DE
LA SECTION DE
L’APPAREIL À
fABRIQUER DES
GLAÇONS
AVERTISSEMENT :
CETTE UNITÉ DOIT ÊTRE
MISE À LA TERRE.
PLUS D’UN MOYEN DE DÉBRANCHEMENT PEUT ÊTRE REQUIS
POUR COUPER TOUTE L’ALIMENTATION VERS CETTE UNITÉ.
BOÎTE DU TERMINAL
COMPRESSEUR
DISPOSITIf DE CHAUffAGE DU CARTER
TRANSfORMATEUR
DE CONDUITE DE
CHARGE
CAPUCHON
DE COURSE
VALVE
DE CONTOURNEMENT DU
CONDENSATEUR
VALVE
D’ENTRÉE
DU LIQUIDE
MOTEUR DU
VENTILATEUR
MISE À LA TERRE
VIS DE MISE
À LA TERRE
RELAIS POTENTIEL
CONTACTEUR
CAPUCHON DE
DÉMARRAGE
