EH222 D et Unité de condensation
Manuel de l'utilisateur de la Machine à glaçons du côté inférieur à distance
Octobre 2014
Page 28

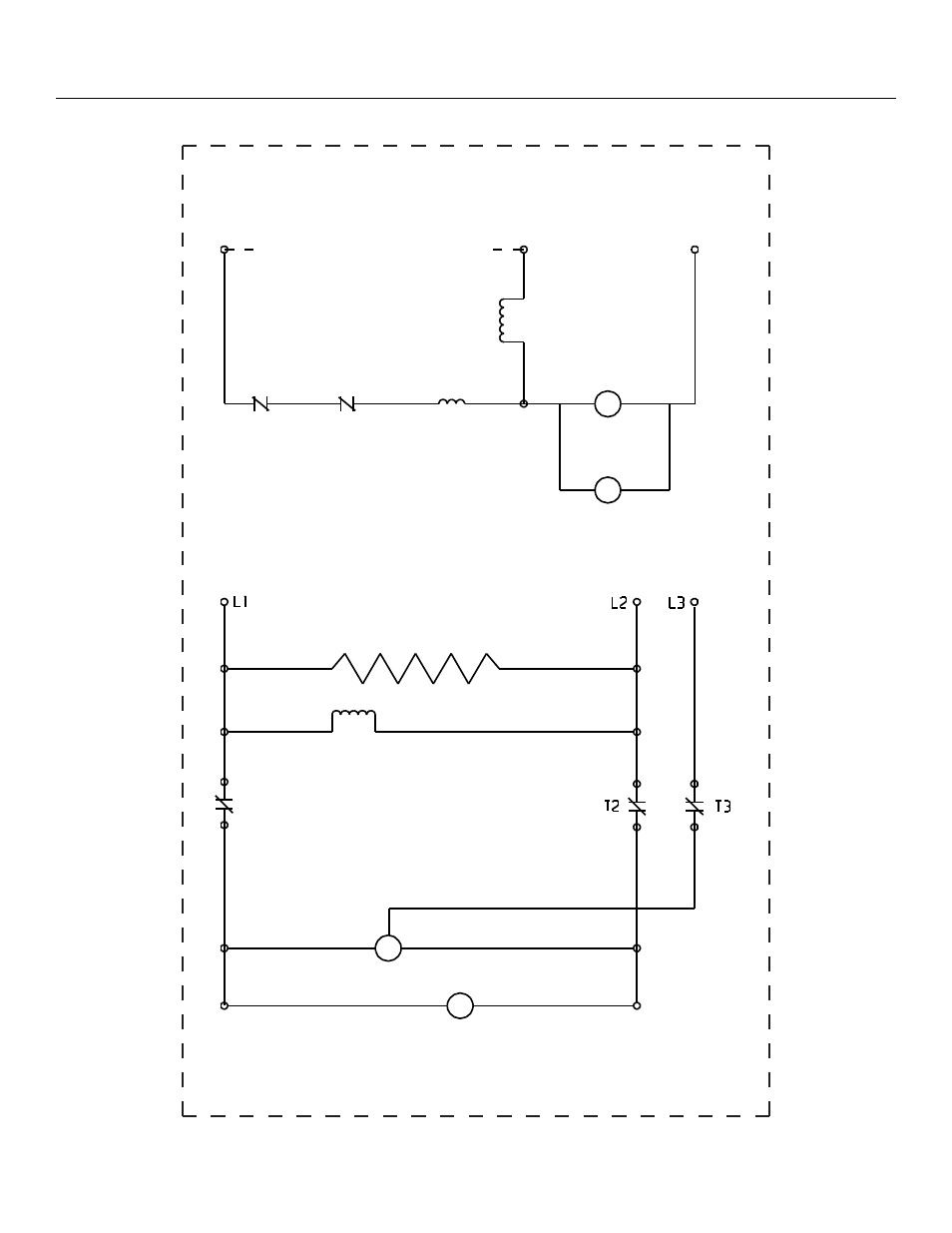

Schéma de raccordement triphasé ECC
SECTION DU FIL DE CONTRÔLE DE
L’APPAREIL À FABRIQUER DES GLAÇONS
24 VOLTS DE LA SECTION DE L’APPAREIL
À FABRIQUER DES GLAÇONS
CONTRÔLE
DE LA PRESSION
ÉLEVÉE
BOBINE
DU CONTACTEUR
DISPOSITIF DE CHAUFFAGE DU CARTER
VALVE D’ENTRÉE
DU LIQUIDE (N.S.A.)
COMMUTATEUR
DU COMPRESSEUR
CHARGER LE TRANSFORMATEUR
DE 24 VOLTS
VALVE DE CONTOURNEMENT
DU CONDENSATEUR
TRANSFORMATEUR
DE CONDUITE
CONTACTEUR T1
COMPRESSEUR
MOTEUR DU VENTILATEUR
