Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
livraison et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison puis informez
le transporteur et votre partenaire
contractuel.
Aucune garantie ne sera octroyée
pour des réclamations ultérieures.

Transport et
emballage

RM

226 IT

RM

235 IT

RM

252 IT

RM

268 IT

RM

326 IT

2,6

RM

326 IT

3,6

RM

335 IT

RM

426 IT

RM

435 IT

RM 226 AT

••

RM 235 AT

••

RM 252 AT

••

RM 268 AT

••

RM 326 AT

••

1)

RM 335 AT

•••

RM 426 AT

••••

RM 435 AT

••••

Éléments livrés

1) 2 unités intérieures RM 326 IT avec une puissance de refroidissement de 2,6 kW et 1 unité

intérieure RM 326 IT avec une puissance de refroidissement de 3,5 kW

5

Description de
l'appareil

Les climatiseurs ambiants RM
228-435 sont équipés d'une unité
extérieure REMKO RM...AT et
de deux, trois ou quatre unités
intérieures RM...IT.

En mode Refroidissement, l'unité
extérieure rejette dans l'air ambiant
la chaleur accumulée par l'unité
intérieure dans la pièce à refroidir.
L'unité extérieure peut être montée
à l'extérieur ou, lorsque certaines
conditions sont réunies, en intérieur.
En intérieur, l'unité intérieure à été
conçue pour être montée sur les
parties supérieures des parois. Elle
est gérée par une télécommande
infrarouge.
L'unité extérieure se compose de
deux (circuit A,B), trois (circuit
A,B,C) ou quatre (circuit A,B,C,D)
circuits frigorifiques, ainsi que d'un
compresseur, d'un condenseur
à lamelles, d'un dispositif
d'étranglement et d'un ou de deux
ventilateurs de condenseur.
L'unité extérieure est commandée
par le dispositif de réglage des
unités intérieures.
L'unité intérieure est constituée
d'un évaporateur à lamelles,
d'un ventilateur d'évaporateur,
d'un dispositif de réglage et d'un
récipient collecteur pour condensat.
Sont disponibles en tant
qu'accessoires des consoles de sol,
consoles murales, conduites de
frigorigène et pompes à condensat.

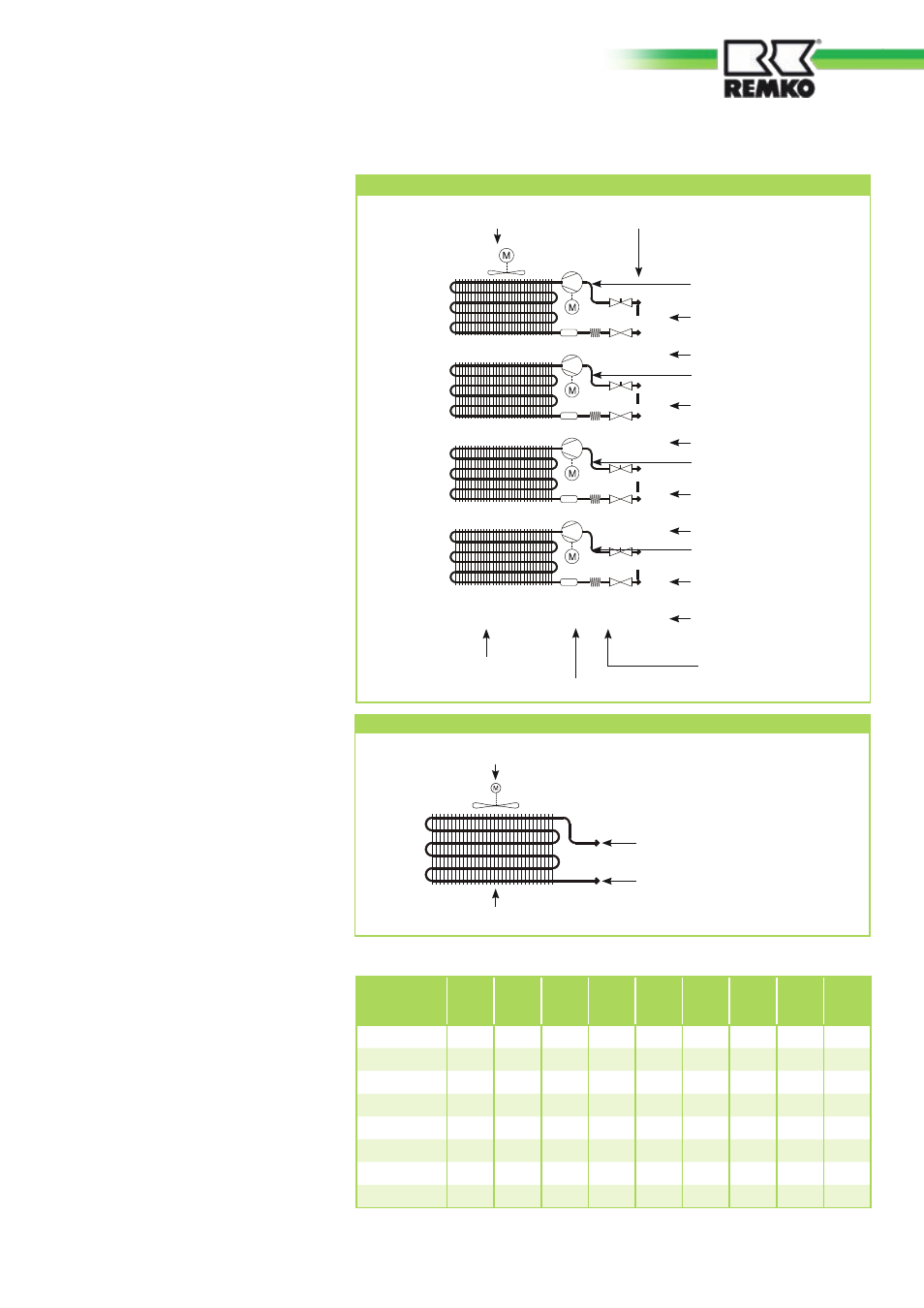

Schéma du circuit frigorifique de l'unité intérieure

Ventilateur de l'évaporateur

Évaporateur

Raccord de la conduite d'aspiration

Raccord de la conduite d'injection

Raccord du manomètre

Schéma du circuit frigorifique de l'unité extérieure

Compresseur A
Vanne de raccordement

Conduite d'aspiration A

Vanne de raccordement

Conduite d'injection A

Compresseur B
Vanne de raccordement

Conduite d'aspiration B

Vanne de raccordement

Conduite d'injection B

Compresseur C
Vanne de raccordement

Conduite d'aspiration C

Vanne de raccordement

Conduite d'injection C

Compresseur D
Vanne de raccordement

Conduite d'aspiration D

Vanne de raccordement

Conduite d'injection D

Ventilateur du condenseur

Condenseur 1-4

Déshydrateur filtre 1-4

Dispositif d'étranglement
Tube capillaire 1-4
