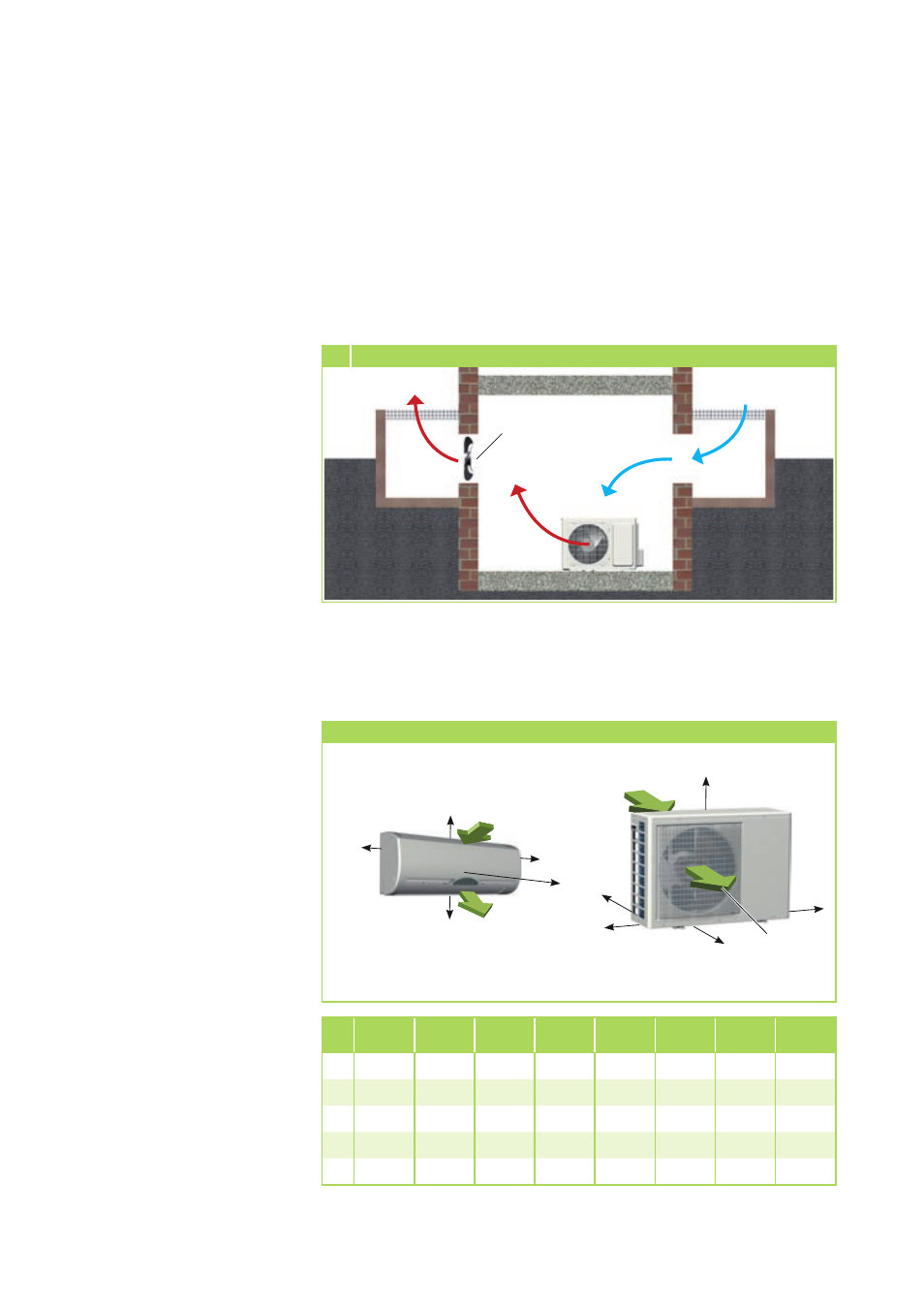

Installation en intérieur
■
Veillez à garantir une
évacuation suffisante de la
chaleur lorsque l'unité est
installée dans une cave, sous
les combles, dans des pièces
annexes ou dans des ateliers
(illustration 5)
.
■
Installez un ventilateur
supplémentaire disposant d'un
débit d'air volumique identique
à celui de l'unité extérieure
à monter dans la pièce et
pouvant compenser pour les
éventuelles pertes de pression
additionnelles par des canaux
d'air (illustration 5).
■
Veillez à garantir un
permanence une alimentation
en air depuis l'extérieur, si
possible, via des ouvertures
suffisamment grandes, situées
face à face (illustration 5).
■
Conformez-vous aux consignes
et directives relatives à la
stabilité et à la technique de
construction pour le bâtiment
et prévoyez, le cas échéant, une
isolation phonique.
Espace libre minimal
Air chaud
Air
frais
Puits
de lumière
Unité extérieure
Air chaud
Puits
de lumière
Ventilateur
supplémentaire
5 Installation en intérieur
Admission d'air
Évacuation d'air
Toutes les données sont en mm
Espace libre minimal
L'illustration ci-contre indique
l'espace libre minimal requis
pour garantir un fonctionnement
impeccable des unités.
Ces zones de sécurité permettent
d'éviter toute obstruction des
entrées et sorties d'air et de
disposer de suffisamment de
dégagement pour réaliser les
tâches de maintenance et de
réparation. Elles protègent en outre
l'unité de tout endommagement.
Admission d'air
Évacuation d'air
E
D
C
A
B
RM
226 AT
RM
235 AT
RM
252 AT
RM
268 AT
RM
326 AT
RM
335 AT
RM
426 AT
RM
435 AT
A 200 mm 200 mm 200 mm 200 mm 200 mm 200 mm 200 mm 200 mm
B 1 300 mm 1 300 mm 1 500 mm 1 500 mm 1 500 mm 1 500 mm 1 500 mm 1 500 mm
C 500 mm 500 mm 600 mm 600 mm 600 mm 600 mm 600 mm 600 mm
D 150 mm 150 mm 150 mm 150 mm 150 mm 150 mm 150 mm 150 mm
E
500 mm 500 mm 500 mm 500 mm 500 mm 500 mm 500 mm 500 mm
